Оптический силовой наземный кабель (OPGW)
Описание ОПГВ
Оптический кабель OPGW интегрирует оптические волокна внутри наземного провода воздушных высоковольтных линий передачи, создавая безопасную и эффективную систему связи вдоль электросети.С его двойной ролью заземления и передачи данныхМеталлическая проволока обеспечивает отличную механическую прочность, стабильность и долгий срок службы.По сравнению с обычными оптическими кабелями, OPGW значительно сокращает время строительства и общие затраты на проект.
Характеристики и преимущества оптического кабеля OPGW
-
Продвинутая технология труб из нержавеющей стали заполненная водоотталкивающим соединением для максимальной защиты волокон.
-
Высокая прочность на растяжение и компактная конструкция обеспечивают долговечность в суровых условиях.
-
Низкие помехи между электросетью и сетью связи даже при условиях короткого замыкания.
-
Легкая установка ≈совместима со стандартными спецификациями наземных проводов и может непосредственно заменить существующие наземные провода.
-
Отличная устойчивость к молнии и стабильная производительность в течение длительных периодов.
-
Экономически эффективное решение для интеграции связи в инфраструктуру электропередачи.
Описание кабеля OPGW
Применение
OPGW в основном применяется в системах связи с питанием вместе с соответствующими аксессуарами.и передачи сигнала при установке вдоль высоковольтных линий электропередачи.
Структура
Оптический наземный проводник (OPGW) изготавливается из двойного или тройного слоя алюминиевой стальной проволоки (ACS) или смеси ACS и алюминиевой сплавы.Его конструкция оптимизирована для удовлетворения потребностей современных воздушных электросетей, обеспечивая как электрическое заземление, так и оптическую связь.
Варианты волокон
Количество волокон
Диапазон напряжения
Основные применения
-
Широко используется в недавно построенных воздушных линиях электропередач
-
Идеально подходит для крупных проектов по передаче волоконного волокна и сверхвысокого напряжения (UHV)
-
Обеспечивает заземление и защиту от молнии при передаче тока короткого замыкания

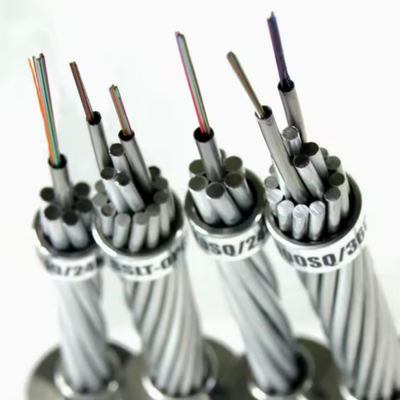

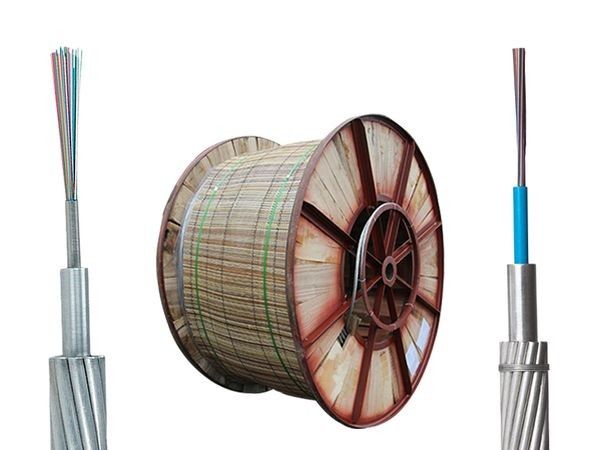

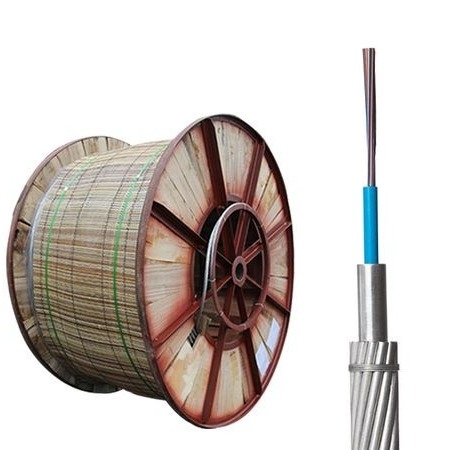

Типичные образы
Параметр
OPGW с PBT алюминиевой трубой
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| |
|
|
|
|
|
| ОПГВ-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ОПГВ Типичные конструкции цепей из нержавеющей стали
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-89[55]4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ОПГВ-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ОПГВ-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Типичная конструкция для трех слоев:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Типичные конструкции OPGW центральной AL-покрытой трубы из нержавеющей стали
Типичная конструкция для однослойного
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-80 ((82).3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ОПГВ-80 ((84).6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Типичный дизайн для двойного слоя
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Типичные конструкции центральной свободной трубы из нержавеющей стали
Типичная конструкция для однослойного:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| ОПГВ-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ОПГВ-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ОПГВ-42 ((43).5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ОПГВ-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ОПГВ-61 ((73).7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ОПГВ-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ОПГВ-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ОПГВ-76 ((54).5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ОПГВ-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ОПГВ-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ОПГВ-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
Частые вопросы
1Вы торговая компания или производитель?
Мы являемся профессиональным производителем с более чем 10-летним опытом, специализирующимся на исследованиях и разработке и производстве волоконно-оптических кабелей, кабелей спуска и патч-кабелей. Наш завод расположен в Гуанчжоу, Китай,и мы тепло приветствуем вас в нашем посещении.
2Как гарантируется качество продукции?
Каждое волокно строго проверяется перед доставкой для обеспечения стабильной производительности. После подтверждения цены можно предоставить бесплатные образцы для проверки качества.
3Вы принимаете небольшие заказы?
Мы поддерживаем новые проекты и понимаем, что бизнес часто начинается с небольшого количества.
4Сколько времени на доставку?
Обычно 3-7 рабочих дней, в зависимости от количества заказа.
5Вы можете предоставить услуги OEM?
Да, OEM-сервис доступен. Мы можем напечатать ваш логотип на продуктах и открыты для ваших идей настройки.
