24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
24 48 Ядро OPGW оптический наземный кабель для линии электропередачи 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line 24 48 Core OPGW Optical Ground Wire Cable for Power Transmission Line
Контакт

24 48 Ядро OPGW оптический наземный кабель для линии электропередачи

Количество мин заказа : 5 км Цена : 1680USD / km
Упаковывая детали : 1/2/3/4/5 км в одном деревянном барабане Время доставки : 15 Dyas
Условия оплаты : L/C, T/T, Western Union Поставка способности : 50 км в день
Место происхождения: Гуандун Китай Фирменное наименование: JQ/OEM/Customize
Сертификация: ISO9001/CE/ROHS/FCC Номер модели: OPGW-24B1-86 (87,6; 55,8)

Подробная информация
Тип волокна: Одиночный режим G652D Количество волокон: 24 48 ядро
Структура: Uniterube Установка: Система питания
Оптоволоконная марка: Corning/ YOFC или клиент Тип волокна: G652D G655 G657
Кабельный режим: Заземляющий проволока Ядро номер: 24/48/Согласно клиенту
Выделить:

24-ядерный кабель OPGW для линий электропередачи

,

48-ядерный оптический заземляющий кабель

,

Кабель оптического волокна OPGW с гарантией

Характер продукции

Оптический кабель заземления (OPGW)

Обзор
OPGW интегрирует оптические волокна в грозозащитный трос высоковольтных линий, сочетая молниезащиту, заземление и оптическую связь. Он обеспечивает надежную передачу данных, высокую механическую прочность и экономичную установку, напрямую заменяя традиционные грозозащитные тросы.

Основные характеристики

  • Высокая защита: Трубка из нержавеющей стали с водоотталкивающим компаундом защищает волокна от влаги и механических воздействий.

  • Прочный и долговечный: Отличное сопротивление растяжению для суровых условий.

  • Стабильная электрическая производительность: Снижает помехи во время коротких замыканий.

  • Простая установка: Соответствует стандартным спецификациям грозозащитного троса; простая замена.

  • Двойная функция: Обеспечивает как заземление, так и высокоскоростную связь.

  • Широкое применение: Идеально подходит для линий электропередач, подстанций и интеллектуальных сетей.

Структура и характеристики

  • Многопроволочная конструкция с проводами из плакированной алюминием стали или алюминиевого сплава

  • Типы волокон: G652D, G655C, G657A1, OM3, OM4

  • До 96 жил

  • Подходит для линий электропередач ≤110 кВ и систем UHV

  • Центральная алюминиевая трубка из нержавеющей стали для прочности и долговечности

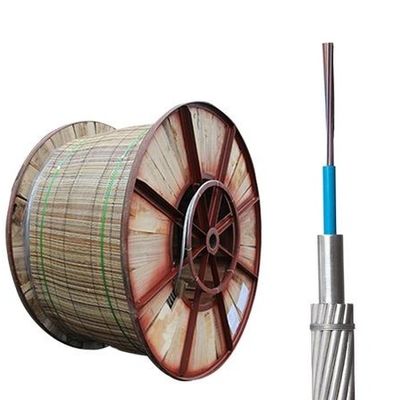

24 48 Ядро OPGW оптический наземный кабель для линии электропередачи 0

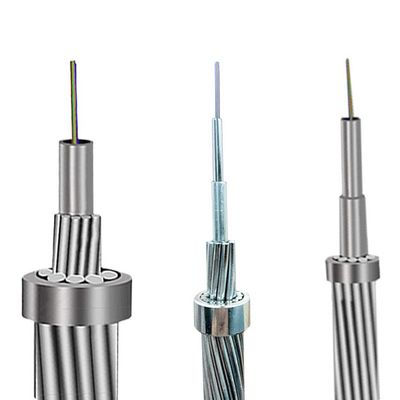

24 48 Ядро OPGW оптический наземный кабель для линии электропередачи 1

Параметр



OPGW с алюминиевой трубкой PBT

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)

OPGW-113(87.9;176.9) 48 14.8 600 87.9 176.9
OPGW-70(81; 41) 24 12 500 81 41
OPGW-66(79;36) 36 11.8 484 79 36
OPGW-77(72;36) 36 12.7 503 72 67



Типовые конструкции OPGW с многопроволочной трубкой из нержавеющей стали

Типовая конструкция для двойного слоя:

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-89[55.4;62.9] 24 12.6 381 55.4 62.9
OPGW-110[90.0;86.9] 24 14 600 90 86.9
OPGW-104[64.6;85.6] 28 13.6 441 64.6 85.6
OPGW-127[79.0;129.5] 36 15 537 79 129.5
OPGW-137[85.0;148.5] 36 15.6 575 85 148.5
OPGW-145[98.6;162.3] 48 16 719 98.6 162.3

Типовая конструкция для трех слоев:

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-232[343.0;191.4] 28 20.15 1696 343 191.4
OPGW-254[116.5;554.6] 36 21 889 116.5 554.6
OPGW-347[366.9;687.7] 48 24.7 2157 366.9 687.7
OPGW-282[358.7;372.1] 96 22.5 1938 358.7 372.1



Типовые конструкции OPGW с центральной алюминиевой трубкой из нержавеющей стали

Типовая конструкция для одного слоя

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-80(82.3;46.8) 24 11.9 504 82.3 46.8
OPGW-70(54.0;8.4) 24 11 432 70.1 33.9
OPGW-80(84.6;46.7) 48 12.1 514 84.6 46.7

Типовая конструкция для двойного слоя

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-143(87.9;176.9) 36 15.9 617 87.9 176.9



Типовые конструкции OPGW с центральной свободной трубкой из нержавеющей стали

Типовая конструкция для одного слоя:

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-32(40.6;4.7) 12 7.8 243 40.6 4.7
OPGW-42(54.0;8.4) 24 9 313 54 8.4
OPGW-42(43.5;10.6) 24 9 284 43.5 10.6
OPGW-54(55.9;17.5) 36 10.2 394 67.8 13.9
OPGW-61(73.7;175) 48 10.8 438 73.7 17.5
OPGW-61(55.1;24.5) 48 10.8 358 55.1 24.5
OPGW-68(80.8;21.7) 54 11.4 485 80.8 21.7
OPGW-75(54.5;41.7) 60 12 459 63 36.3
OPGW-76(54.5;41.7) 60 12 385 54.5 41.7

Типовая конструкция для двойного слоя:

Спецификация Количество волокон Диаметр (мм) Вес (кг/км) RTS (кН) Короткое замыкание (кА2с)
OPGW-96(121.7;42.2) 12 13 671 121.7 42.2
OPGW-127(141.0;87.9) 24 15 825 141 87.9
OPGW-127(77.8;128.0) 24 15 547 77.8 128
OPGW-145(121.0;132.2) 28 16 857 121 132.2
OPGW-163(138.2;183.6) 36 17 910 138.2 186.3
OPGW-163(99.9;213.7) 36 17 694 99.9 213.7
OPGW-183(109.7;268.7) 48 18 775 109.7 268.7
OPGW-183(118.4;261.6) 48 18 895 118.4 261.6
