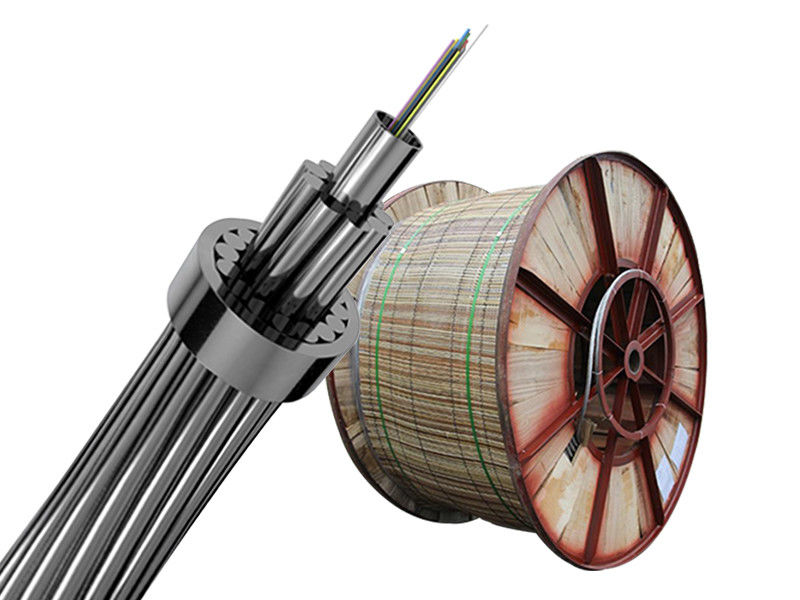

Оптический грозозащитный трос (OPGW)
Обзор кабеля OPGW
Оптический грозозащитный трос (OPGW) - это специальный тип кабеля, который объединяет оптические волокна внутри грозозащитного троса воздушных линий электропередач высокого напряжения. Сочетая функции молниезащиты, заземления и оптической связи, OPGW предоставляет надежное и эффективное решение для современных энергосистем. Оптические волокна внутри кабеля обеспечивают высокоскоростную передачу данных, в то время как окружающие металлические провода обеспечивают отличные механические характеристики и электрическую защиту. По сравнению с традиционными установками оптических кабелей, OPGW сокращает время строительства, снижает общие затраты и повышает долгосрочную стабильность.
Основные характеристики и преимущества
-
Усовершенствованная защита: Конструкция из трубки из нержавеющей стали, заполненная водоотталкивающими компаундами, обеспечивает превосходную защиту оптических волокон от влаги и механических воздействий.
-
Высокая механическая прочность: Компактная структура с отличной прочностью на растяжение, способная выдерживать суровые условия и сильные механические нагрузки.
-
Электрические характеристики: Эффективно снижает помехи между энергосистемой и системой связи в условиях короткого замыкания.
-
Простая установка: Разработан для соответствия обычным спецификациям грозозащитных тросов, OPGW можно удобно установить и напрямую заменить существующие грозозащитные тросы без существенных изменений.
-
Двойная функциональность: Обеспечивает как защиту заземления для энергосистемы, так и высокоемкие каналы оптической связи, обеспечивая надежность и экономическую эффективность.
-
Широкое применение: Идеально подходит для использования в линиях электропередач, подстанциях и сетях связи интеллектуальных энергосистем.
Обзор кабеля OPGW
Основные функции
Кабели OPGW в основном применяются в системах связи электроэнергии, работая вместе с аксессуарами для релейной защиты, автоматического управления и передачи данных. Они устанавливаются вдоль линий электропередач высокого напряжения, сочетая функции оптической связи и заземления.

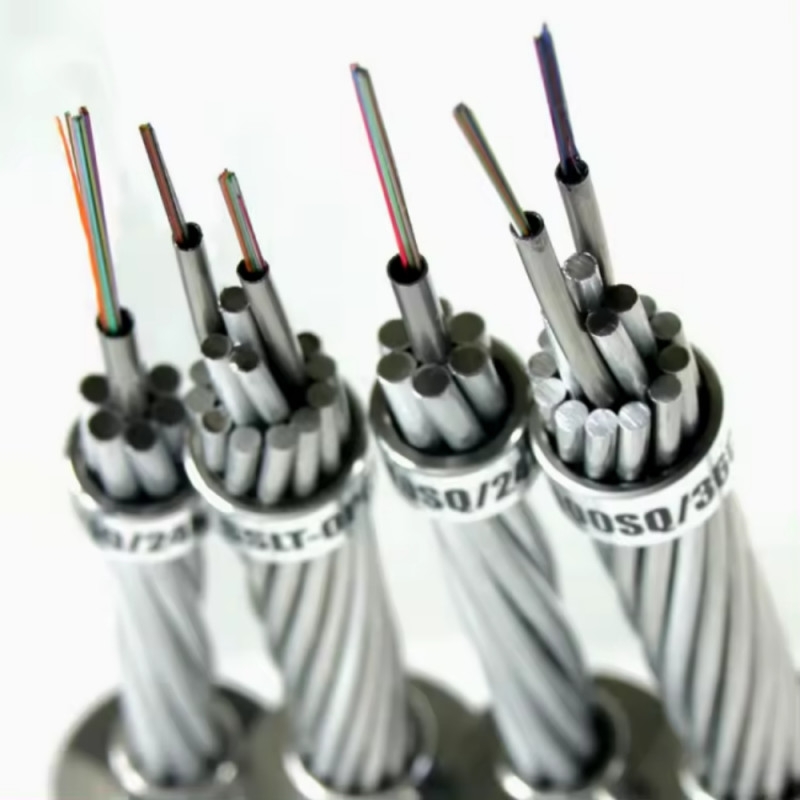

Структура
Многопроволочный оптический грозозащитный трос (OPGW) изготавливается с двумя или тремя слоями проволок из плакированной алюминием стали (ACS) или смесью ACS и проволок из алюминиевого сплава. Эта конструкция оптимизирована для удовлетворения общих структурных и механических требований линий электропередач.
Спецификации волокон
-
Дополнительные типы волокон: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4
-
Количество волокон: до 96 жил
Электрический и диапазон применения
-
Подходит для линий электропередач с уровнем напряжения 110 кВ и ниже
-
Широко применяется в новых воздушных линиях электропередач
-
Способен нести большое количество волокон для систем СВН (сверхвысокое напряжение)
-
Обеспечивает защиту от молний и безопасно проводит ток короткого замыкания

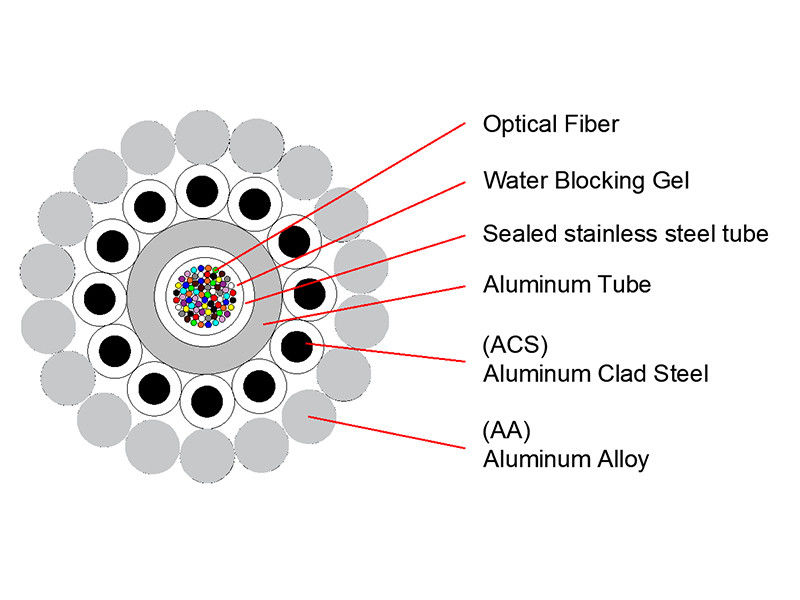

Типичный дизайн
Центральная структура из алюминиевой трубки из нержавеющей стали, обеспечивающая отличную защиту волокна, механическую прочность и долгосрочную надежность.
Параметр
OPGW с алюминиевой трубкой PBT
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Типичные конструкции OPGW с многопроволочной трубкой из нержавеющей стали
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Типичная конструкция для трех слоев:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Типичные конструкции OPGW с центральной алюминиевой трубкой из нержавеющей стали
Типичная конструкция для одного слоя
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Типичная конструкция для двойного слоя
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Типичные конструкции OPGW с центральной свободной трубкой из нержавеющей стали
Типичная конструкция для одного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
