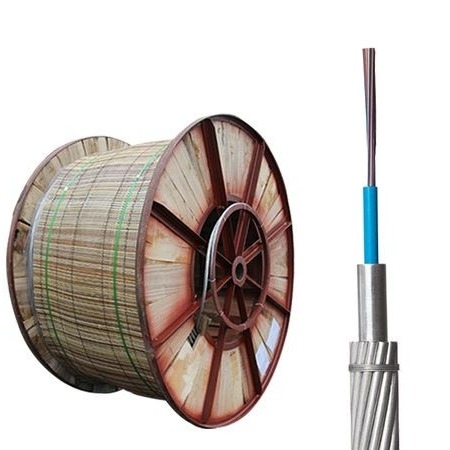

Оптический силовой заземляющий провод (OPGW кабель)
Обзор продукта
Кабель OPGW объединяет оптические волокна в грозозащитный трос высоковольтных линий электропередач, обеспечивая как электрическое заземление и оптическую связь в единой конструкции. Эта конструкция двойного назначения повышает надежность системы и упрощает инфраструктуру. Благодаря своей металлической армированной конструкции кабель прочный, долговечный и устойчивый к воздействиям окружающей среды. По сравнению с традиционными методами установки оптоволокна, OPGW обеспечивает более короткие сроки строительства и более низкие общие затраты за счет объединения линий электропередач и связи в одну.
Основные характеристики и преимущества
-
Усовершенствованная защита: Трубки из нержавеющей стали заполнены водоотталкивающими составами для защиты оптических волокон от влаги и физических повреждений.
-
Компактный и прочный: Кабель обладает отличной структурной компактностью и высокой прочностью на растяжение, подходит для суровых условий окружающей среды.
-
Минимальные электромагнитные помехи: Разработан для уменьшения взаимных помех между сигналами связи и токами короткого замыкания в электросети.
-
Простая интеграция: Соответствует спецификациям стандартных заземляющих проводов, что делает установку простой — идеально подходит как для новых, так и для проектов замены.
Кабели OPGW играют решающую роль в современной инфраструктуре интеллектуальных сетей, обеспечивая надежную основу для связи, непосредственно интегрированную в линии электропередач. Эта интеграция облегчает мониторинг в реальном времени, обнаружение неисправностей и передачу данных, повышая эффективность сети и сокращая время простоя. Кроме того, кабели OPGW поддерживают высокоскоростную передачу данных на большие расстояния, сохраняя при этом высокую устойчивость к факторам окружающей среды, таким как удары молнии, ветровые нагрузки и перепады температур. Их надежная конструкция и двойная функциональность делают их предпочтительным выбором для коммунальных предприятий, стремящихся модернизировать свои сети с минимальными нарушениями и затратами.
Применение и структура OPGW
Кабели OPGW в основном используются для связи по линиям электропередач вместе с такими аксессуарами, как релейная защита и системы автоматического управления, и устанавливаются вместе с высоковольтными линиями электропередач.

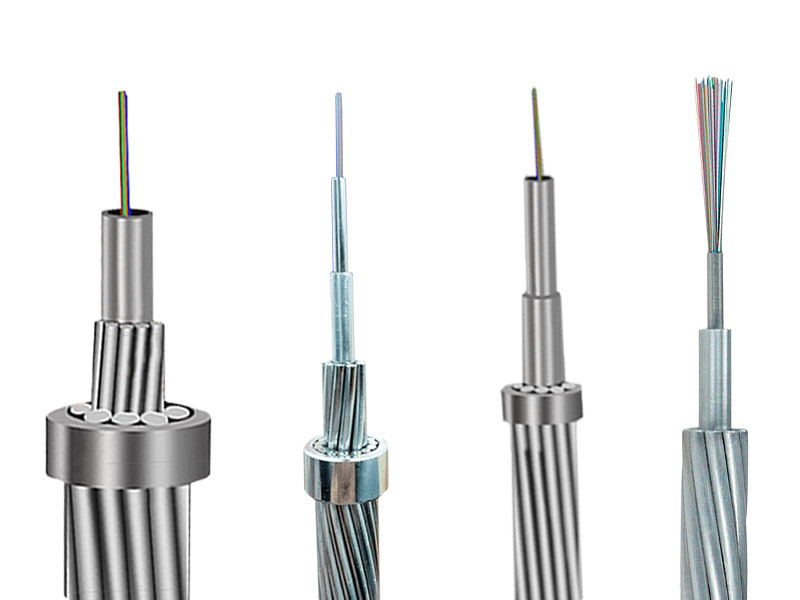

Многожильный оптический заземляющий провод (OPGW) состоит из двух или трех слоев проволок из плакированной алюминием стали (ACS) или комбинации проволок ACS и алюминиевого сплава. Эта конструкция разработана для соответствия общим требованиям линий электропередач, обеспечивая как механическую прочность, так и электрические характеристики.
Технические характеристики
-
Доступные типы волокон: G652D, G655C, 657A1, 50/125, 62.5/125, OM3, OM4 (различные варианты для разных применений)
-
Количество волокон в сердечнике: До 96 жил
-
Диапазон напряжений: Подходит для линий электропередач напряжением до 110 кВ и ниже
Применения
Кабели OPGW широко используются на вновь построенных воздушных линиях электропередач и подходят для проектов, требующих большого количества волокон и сверхвысокого напряжения (СВН). Они также обеспечивают защиту от молний, безопасно проводя большие токи короткого замыкания через кабель.
Типичная конструкция

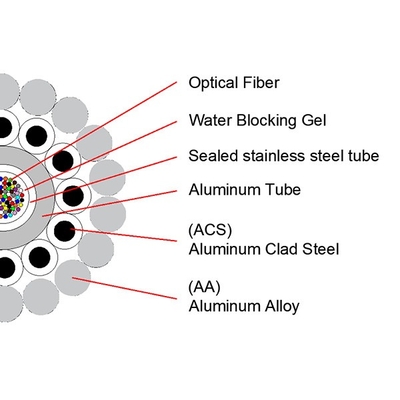

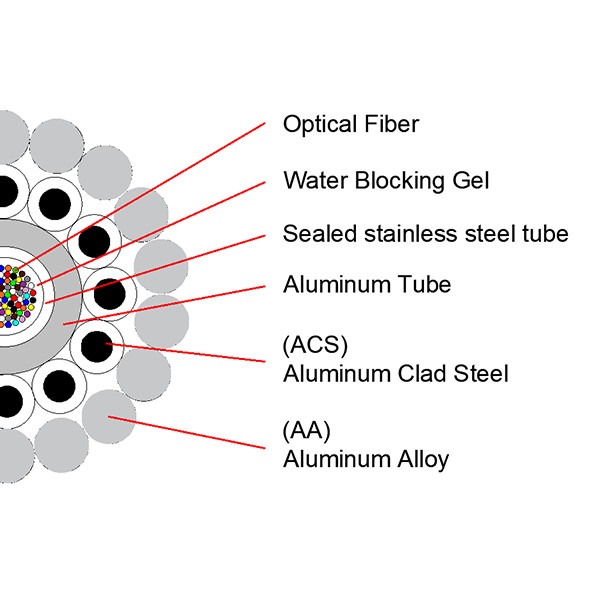

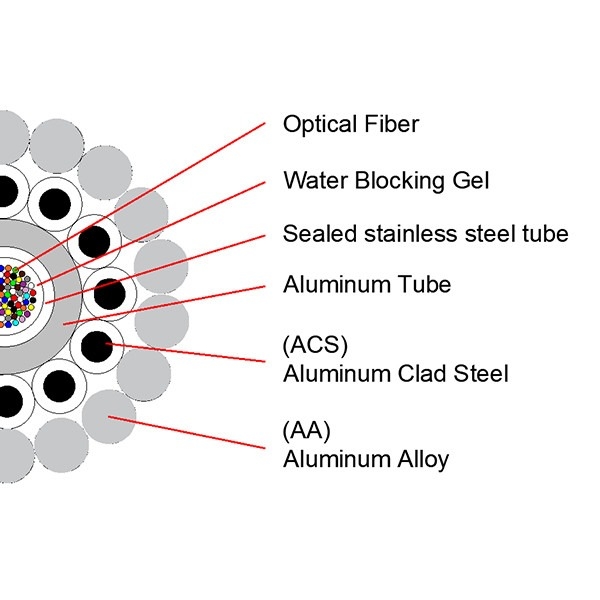

Стандартная конструкция OPGW включает в себя центральную трубку из нержавеющей стали, покрытую алюминием, обеспечивающую прочную защиту и долговечность.
Параметр
OPGW с алюминиевой трубкой PBT
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| |
|
|
|
|
|
| OPGW-113(87.9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70(81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66(79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77(72;36) |
36 |
12.7 |
503 |
72 |
67 |
Типичные конструкции OPGW с многожильной трубкой из нержавеющей стали
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-89[55.4;62.9] |
24 |
12.6 |
381 |
55.4 |
62.9 |
| OPGW-110[90.0;86.9] |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64.6;85.6] |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79.0;129.5] |
36 |
15 |
537 |
79 |
129.5 |
| OPGW-137[85.0;148.5] |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3] |
48 |
16 |
719 |
98.6 |
162.3 |
Типичная конструкция для трех слоев:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-232[343.0;191.4] |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116.5;554.6] |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366.9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358.7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Типичные конструкции OPGW с центральной трубкой из нержавеющей стали с покрытием из AL
Типичная конструкция для одного слоя
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-80(82.3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70(54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| OPGW-80(84.6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Типичная конструкция для двойного слоя
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-143(87.9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Типичные конструкции OPGW с центральной свободной трубкой из нержавеющей стали
Типичная конструкция для одного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-32(40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| OPGW-42(54.0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| OPGW-42(43.5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| OPGW-54(55.9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| OPGW-61(73.7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| OPGW-61(55.1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| OPGW-68(80.8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75(54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| OPGW-76(54.5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Вес (кг/км) |
RTS (кН) |
Короткое замыкание (кА2с) |
| OPGW-96(121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| OPGW-127(77.8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| OPGW-145(121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163(138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163(99.9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183(109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| OPGW-183(118.4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
FAQ
-
Вы торговая компания или производитель?
Мы являемся производителем с более чем 10-летним опытом, специализирующимся на исследованиях, разработках и производстве оптоволоконных кабелей, кабелей для подключения, соединительных шнуров и многого другого. Наша фабрика находится в городе Гуанчжоу. Приглашаем вас посетить нас!
-
Как обстоит дело с качеством вашей продукции?
Перед поставкой каждое волокно проходит тщательное тестирование для обеспечения качества. После подтверждения цены вы можете запросить бесплатные образцы для проверки стандартов нашей продукции.
-
Принимаете ли вы небольшие заказы?
Да, принимаем. Мы поддерживаем новые проекты наших клиентов и понимаем, что бизнес часто начинается с небольших заказов.
-
Каков ваш обычный срок доставки?
Доставка обычно занимает 3–7 рабочих дней, в зависимости от количества заказа. Будьте уверены, мы организуем отправку сразу после получения оплаты.
-
Предоставляете ли вы услуги OEM?
Да, услуги OEM приветствуются. Мы можем напечатать ваш логотип на продуктах и учесть любые ваши идеи по настройке.
