Характер продукции

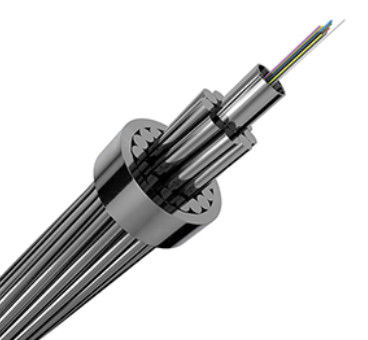

Оптический силовой наземный кабель (OPGW)
Кабель OPGW (оптический силовой наземный провод)предназначен для сочетания функциональности системы связи оптического волокна с ролью заземления в высоковольтных линиях передачи.Кабель помещается внутри наземного провода воздушных линий электропередачЭта двойная конструкция улучшает общую эффективность и надежность как энергетических, так и коммуникационных сетей.обеспечивает прочную и стабильную конструкцию благодаря металлической проволокеПоскольку оптические волокна интегрированы в наземный провод, OPGW сокращает время строительства и затраты по сравнению с другими методами, упрощая развертывание.
Ключевые характеристики и преимущества оптического кабеля OPGW:
-
Прочное строительство из нержавеющей стали: Использование высококачественных труб из нержавеющей стали, заполненных водоотталкивающими соединениями, обеспечивает оптимальную защиту оптических волокон, предотвращая повреждение от влаги или факторов окружающей среды.
-
Высокая прочность и компактный дизайн: Кабель компактный, но прочный, предназначенный для выдержки суровых погодных условий и высоких механических напряжений, что делает его подходящим для длительных пролётов в условиях высокого напряжения.
-
Минимальные помехи: Электрический ток в электросети оказывает минимальное влияние на сеть оптической связи, обеспечивая стабильную и бесперебойную работу.
-
Легкая установка: кабели OPGW предназначены для непосредственной замены традиционных наземных проводов, что облегчает их установку без значительных изменений существующей инфраструктуры, экономия времени и снижение затрат.
Интегрируя оптическое волокно с инфраструктурой линий электропередачи, кабели OPGW предлагают экономически эффективное, надежное и эффективное решение для высокоскоростной связи в сетях электропередачи.
OPGW (Optical Power Ground Wire) (Оптический силовой наземный провод)в основном используется для систем связи мощности, включая защиту реле, автоматическую трансмиссию, и устанавливается рядом с высоковольтными линиями электропередач.

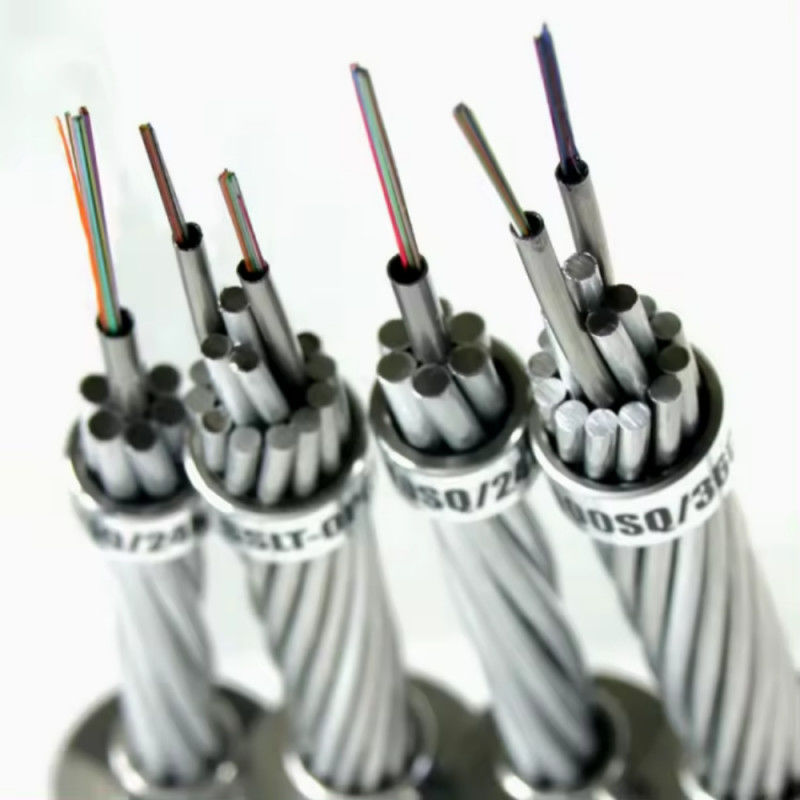

ВОптический заземляющий провода с натяжкой (OPGW)состоит из нескольких слоев, как правило, двух или трех, алюминиевой стальной проволоки (ACS) или комбинации ACS и алюминиевой сплавы проволоки.Его конструкция адаптирована к потребностям большинства воздушных линий электропередачи.
Основные характеристики:
-
Виды волокон: G652D, G655C, G657A1, 50/125, 62.5/125, OM3, OM4 (предлагает гибкий выбор на основе требований)
-
Количество волокон: до 96 ядер, в зависимости от потребностей приложения.
-
Диапазон напряжения: Подходит для линий электропередач с напряжением 110 кВ и ниже.
Основные применения:
-
Новые воздушные линии электропередач: Обычно используется в недавно построенных высоковольтных линиях, OPGW служит как наземным проводом, так и коммуникационным средством.
-
Высокая пропускная способность: Он может обрабатывать большое количество волокон, что делает его подходящим для линий передачи сверхвысокого напряжения (UHV).
-
Защита от молнии: кабель OPGW обеспечивает существенную защиту, перенося большие токи короткого замыкания, защищая систему от молнии и электрических сбоев.
OPGW объединяет функции передачи энергии и связи, предлагая оптимизированное решение для современной энергетической инфраструктуры.

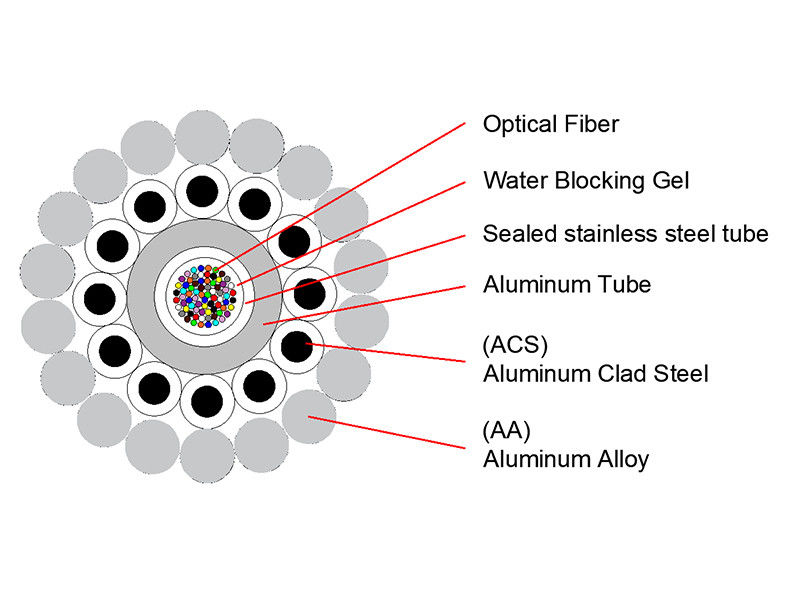

Типичные конструкции OPGW центральной AL-покрытой трубы из нержавеющей стали
Параметр
OPGW с PBT алюминиевой трубой
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| |
|
|
|
|
|
| ОПГВ-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ОПГВ Типичные конструкции цепей из нержавеющей стали
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-89[55]4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ОПГВ-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ОПГВ-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Типичная конструкция для трех слоев:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Типичные конструкции OPGW центральной AL-покрытой трубы из нержавеющей стали
Типичная конструкция для однослойного
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-80 ((82).3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ОПГВ-80 ((84).6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Типичный дизайн для двойного слоя
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Типичные конструкции центральной свободной трубы из нержавеющей стали
Типичная конструкция для однослойного:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| ОПГВ-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ОПГВ-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ОПГВ-42 ((43).5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ОПГВ-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ОПГВ-61 ((73).7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ОПГВ-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ОПГВ-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ОПГВ-76 ((54).5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ОПГВ-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ОПГВ-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ОПГВ-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
