Характер продукции

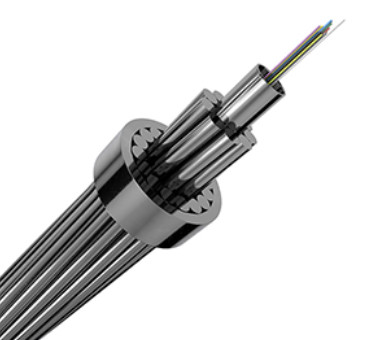

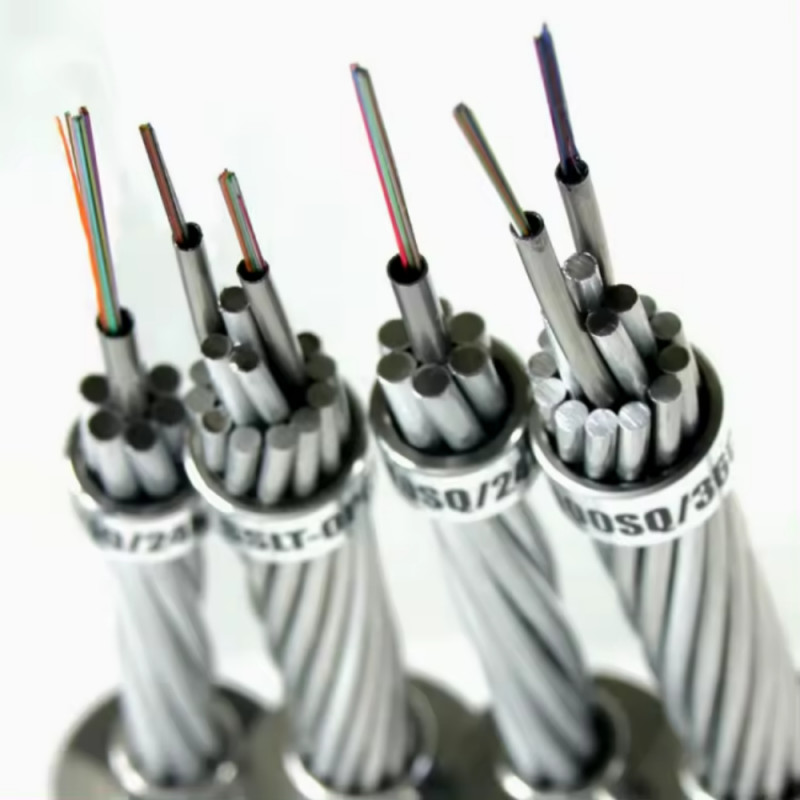

Оптический силовой наземный кабель (OPGW)
Описание ОПГВ
Оптический кабель OPGW должен помещать оптическое волокно в заземление высоковольтной линии передачи, чтобы сформировать сеть связи оптического волокна на линии передачи.Эта структура имеет двойную функцию заземления и связиПоскольку воздушный наземный провод и оптический кабель объединены как единое целое, они могут быть более надежными, стабильными и прочными.по сравнению с другими методами оптических кабелей, сокращается срок строительства и экономится стоимость строительства.
Характеристики и преимущества оптического кабеля OPGW
С помощью хорошей технологии производства труб из нержавеющей стали труба заполнена соединениями, блокирующими воду, которые могут эффективно защитить оптическое волокно
Хорошая компактность и высокая прочность на растяжение
Ток короткого замыкания имеет мало взаимных помех между электросетью и сетью связи
Подобно стандартным спецификациям наземного провода, его очень удобно устанавливать и он может непосредственно заменить оригинальный наземный провода.
OPGW В основном используется для передачи электроэнергии с аксессуарами, защитой реле, автоматической трансмиссией, установкой вместе с высоковольтными линиями.
Оптический заземляющий проводник (OPGW) закреплен двумя или тремя слоями алюминиевых стальных проводов (ACS) или смесью проводов ACS и проводов из алюминиевого сплава,Его конструкция полностью адаптирована к наиболее распространенным потребностям электрических линий.
Тип волокна:G652D; G655C; 657A1; 50/125; 62.5/125; OM3; OM4 В качестве опций
Количество волокон:До 96 ядер
Применимый диапазон напряжения:Линии электропередач с уровнем напряжения 110 кВ и ниже.
Применение:Обычно используется в недавно построенных воздушных линиях электропередачи.Может обеспечить защиту от молнии путем передачи большого недостатка короткого замыкания тока

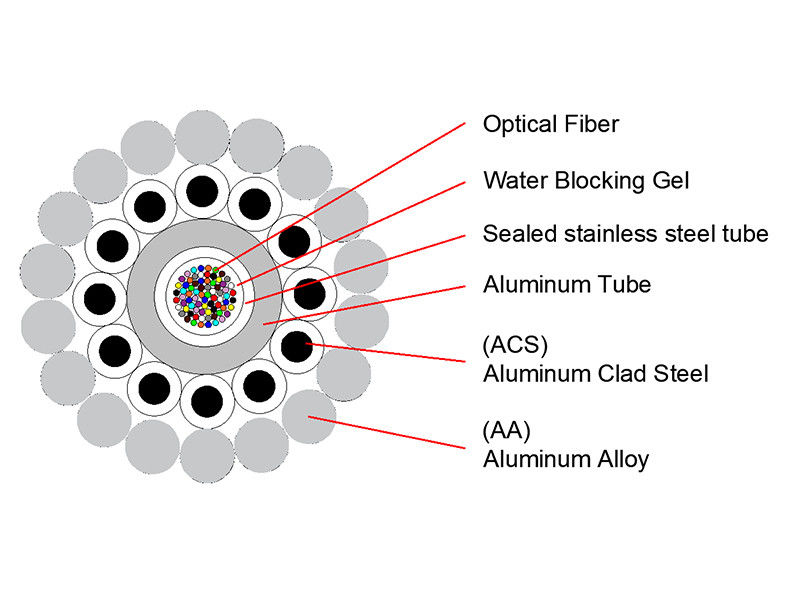

Типичные конструкции OPGW центральной AL-покрытой трубы из нержавеющей стали
Параметр
OPGW с PBT алюминиевой трубой
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| |
|
|
|
|
|
| ОПГВ-113 ((87).9;176.9) |
48 |
14.8 |
600 |
87.9 |
176.9 |
| OPGW-70 ((81; 41) |
24 |
12 |
500 |
81 |
41 |
| OPGW-66 ((79;36) |
36 |
11.8 |
484 |
79 |
36 |
| OPGW-77 ((72;36) |
36 |
12.7 |
503 |
72 |
67 |
ОПГВ Типичные конструкции цепей из нержавеющей стали
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-89[55]4;62.9) |
24 |
12.6 |
381 |
55.4 |
62.9 |
| ОПГВ-110[90.0;86.9) |
24 |
14 |
600 |
90 |
86.9 |
| OPGW-104[64]6;85.6) |
28 |
13.6 |
441 |
64.6 |
85.6 |
| OPGW-127[79]0;129.5) |
36 |
15 |
537 |
79 |
129.5 |
| ОПГВ-137[85.0;148.5) |
36 |
15.6 |
575 |
85 |
148.5 |
| OPGW-145[98.6;162.3) |
48 |
16 |
719 |
98.6 |
162.3 |
Типичная конструкция для трех слоев:
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание (KA2s) |
| OPGW-232[343].0;191.4) |
28 |
20.15 |
1696 |
343 |
191.4 |
| OPGW-254[116].5;554.6) |
36 |
21 |
889 |
116.5 |
554.6 |
| OPGW-347[366].9;687.7] |
48 |
24.7 |
2157 |
366.9 |
687.7 |
| OPGW-282[358].7;372.1] |
96 |
22.5 |
1938 |
358.7 |
372.1 |
Типичные конструкции OPGW центральной AL-покрытой трубы из нержавеющей стали
Типичная конструкция для однослойного
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-80 ((82).3;46.8) |
24 |
11.9 |
504 |
82.3 |
46.8 |
| OPGW-70 ((54.0;8.4) |
24 |
11 |
432 |
70.1 |
33.9 |
| ОПГВ-80 ((84).6;46.7) |
48 |
12.1 |
514 |
84.6 |
46.7 |
Типичный дизайн для двойного слоя
| Спецификация |
Количество волокон |
Диаметр ((мм) |
Масса (кг/км) |
RTS(KN) |
Короткое замыкание ((KA2s) |
| ОПГВ-143 ((87).9;176.9) |
36 |
15.9 |
617 |
87.9 |
176.9 |
Типичные конструкции центральной свободной трубы из нержавеющей стали
Типичная конструкция для однослойного:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| ОПГВ-32 ((40.6;4.7) |
12 |
7.8 |
243 |
40.6 |
4.7 |
| ОПГВ-42 ((54).0;8.4) |
24 |
9 |
313 |
54 |
8.4 |
| ОПГВ-42 ((43).5;10.6) |
24 |
9 |
284 |
43.5 |
10.6 |
| ОПГВ-54 ((55).9;17.5) |
36 |
10.2 |
394 |
67.8 |
13.9 |
| ОПГВ-61 ((73).7;175) |
48 |
10.8 |
438 |
73.7 |
17.5 |
| ОПГВ-61 ((55).1;24.5) |
48 |
10.8 |
358 |
55.1 |
24.5 |
| ОПГВ-68 ((80).8;21.7) |
54 |
11.4 |
485 |
80.8 |
21.7 |
| OPGW-75 ((54.5;41.7) |
60 |
12 |
459 |
63 |
36.3 |
| ОПГВ-76 ((54).5;41.7) |
60 |
12 |
385 |
54.5 |
41.7 |
Типичная конструкция для двойного слоя:
| Спецификация |
Количество волокон |
Диаметр (мм) |
Масса (кг/км) |
RTS (KN) |
Короткое замыкание (KA2s) |
| OPGW-96 (((121.7;42.2) |
12 |
13 |
671 |
121.7 |
42.2 |
| OPGW-127(141.0;87.9) |
24 |
15 |
825 |
141 |
87.9 |
| ОПГВ-127 ((77).8;128.0) |
24 |
15 |
547 |
77.8 |
128 |
| ОПГВ-145 (((121.0;132.2) |
28 |
16 |
857 |
121 |
132.2 |
| OPGW-163 (((138.2;183.6) |
36 |
17 |
910 |
138.2 |
186.3 |
| OPGW-163 ((99).9;213.7) |
36 |
17 |
694 |
99.9 |
213.7 |
| OPGW-183 (((109.7;268.7) |
48 |
18 |
775 |
109.7 |
268.7 |
| ОПГВ-183 ((118).4;261.6) |
48 |
18 |
895 |
118.4 |
261.6 |
