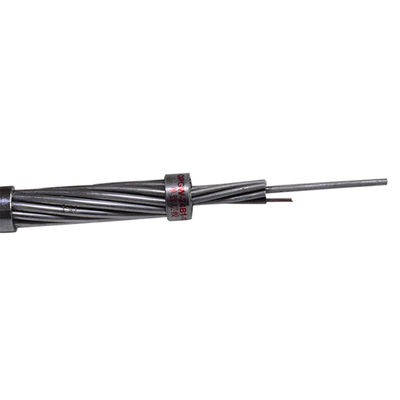

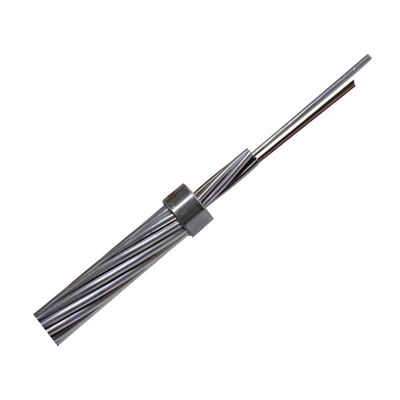

OPGW Power Optical Fiber, 4/6/8/12/24/36/48-Core Single Mode Composite Overhead Ground Wire, Armored Communication Cable.
Контактное лицо : JQ CABLE
Номер телефона : +8618122383351
WhatsApp : +8618122383351
| Количество мин заказа : | 1км | Упаковывая детали : | Вьюрок переклейки/подгонянный |
|---|---|---|---|
| Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
| Поставка способности : | 4500km в месяц |
| Место происхождения: | Гуанчжоу, Китай | Фирменное наименование: | JQ/OEM |
|---|---|---|---|
| Сертификация: | ISO9001 ROHS CE-EMC FCC SDOC | Номер модели: | ОПГВ |
|
Подробная информация |
|||
| Тип волокна: | одиночный режим/мулти режим | Название продукта: | На открытом воздухе кабель оптического волокна |
|---|---|---|---|
| структура: | Свободная трубка | Волокно: | 48core |
| Рабочая температура: | -40 | +60 к | Цвет волокна: | Синь, апельсин, Браун, Аква, серый |
| Модель: | ОПГВ | Дизайн: | Центральная AL покрытая трубка OPGW нержавеющей стали |
| Член прочности: | Стальной провод | Материал: | Доступный на запросе клиента |
| Выделить: | кабель оптического волокна 48Cores OPGW,ROHS Кабель оптического волокна OPGW,SDOC ROHS кабель стекловолокна 48 ядров |
||
Характер продукции
48 кабелей оптического волокна заземленного кабеля волокна ядров OPGW оптически
Заземленный кабель смеси стекловолокна надземный (OPGW) надземный заземленный кабель содержа стекловолокно. Он имеет множественные функции как надземные заземленный кабель и оптическая связь. Он главным образом использован для линий связи 110KV, 220KV, 500KV, 750KV и новой надземной высоковольтной системы передачи. Его можно также использовать для замены существующих земных линий старой надземной высоковольтной системы передачи, добавляет линию оптической связи, передает течение короткого периода времени и для того чтобы обеспечить анти- предохранение от молнии. Другие структуры можно подгонять по запросу.
Поперечное сечение OPGW
Оптически характеристики
Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652 будут соответствием с внизу таблицей:
| Характеристики | Определенные значения | Блоки | |||
| Оптически характеристики | |||||
| Диаметр поля режима | на 1310nm | 9.2±0.4 | µm | ||
| на 1550nm | ± 10,4 0,5 | mm | |||
| Показатель ослабления | на 1310nm | ≤0.35 | dB/km | ||
| на 1550nm | ≤0.22 | dB/km | |||
| Не-единообразие амортизации | ≤0.05 | dB | |||
| Нул длин волны рассеивания (λ0) | 1300 ~1324 | nm | |||
| Максимальный нул наклонов рассеивания (S0max) | ≤0.092 | ps/(nm2·km) | |||
| Коэффициент рассеивания режима поляризации (PMD) | ≤0.2 |
|
|||
| Длина волны выключения (λcc) | ≤1260 | nm | |||
| Коэффициент рассеивания | 1288~1340nm | ≤3.5 | ps/(nm·km) | ||
| 1550nm | ≤18 | ps/(nm·km) | |||
| Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 | - | ||
| на 1550nm | 1,467 | - | |||
| Геометрическая характеристика | |||||
| Диаметр плакирования | 125.0±1.0 | µm | |||
| Не-циркулярность плакирования | ≤1.0 | % | |||
| Покрывая диаметр | 245.0±10.0 | µm | |||
| ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | |||
| Покрывая не-циркулярность | ≤6.0 | % | |||
| ошибка концентричности Ядр-плакирования | ≤0.8 | µm | |||
| Механическая характеристика | |||||
| Завивать | ≥4 | m | |||
| Стресс доказательства | ≥0.69 | GPa | |||
| Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | ||
| Максимальное значение | 1.3-8.9 | N | |||
| Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | ||
| Ф32mm, круги 1, на 1550nm | ≤0.05 | dB | |||
Волокно и свободное идентификация цвета трубки
Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.
Цвета волокна
Стальная трубка 1 (No.1-24fibers)
Цвета волокна
| НЕТ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Один черный трейсер (тангаж 100mm)
| НЕТ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
| ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Стальная трубка 2 (No.25-36fibers)
| НЕТ. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
| Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Характеристики
• Трубки нержавеющей стали заполненные с гидродобным гелем обеспечивают защиту и поддержку стекловолокон
• Хорошее растяжимое представление
• Небольшой диаметр, облегченная, низкая дополнительная нагрузка к башне
• Длина соотвествующего волокна сверхнормальная оптически блока easliy, который нужно сделать
• Температура перехода/хранения: -40℃ к +65℃
Specation OPGW
| Детали | Технические данные | ||
| Садить на мель на мель | Ядр, слой 2 слоя 1 | ||
| Садить направление на мель | Наружный слой прав | ||
| Диаметр кабеля (номинальный) | 14.0mm | ||
| Вес кабеля (приблизительно) | 688.3kg/km | ||
| Поддерживая поперечное сечение | КАК провод | 104.7mm2 | |
| Расклассифицированная прочность на растяжение (RTS) | 111.6kN | ||
| Модуль упругости (E-модуль) | 149.5N /mm2 | ||
| Термальный коэффициент удлиненности | 13.4×10-6/K | ||
| Максимальный стресс работы (40%RTS) | 44.64kN | ||
| Ежедневный стресс (EDS) (16~25%RTS) | 17.86~27.9kN | ||
| Сопротивление DC на 20℃ | 0.667ohm/km | ||
| Течение короткого периода времени (1s, 20℃~200℃) | 8.77kA | ||
| Емкость короткого периода времени настоящая (I2t) | 77.0kA ² s | ||
| Минимальный радиус загиба | Установка | 30 раз диаметра кабеля | |
| Деятельность | 15 раз диаметра кабеля | ||
| Диапазон температур | Установка | -20℃~+60℃ | |
| Хранение & доставка | -40℃~+70℃ | ||
| Деятельность | -40℃~+70℃ | ||
| Амортизация | Ширина полосы частот | Рассеивание режима поляризации | ||||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Индивидуальное волокно | Значение связи дизайна (M=20, Q=0.01%) | |
| G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
| G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
| 50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
| 62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Упаковка & грузить
• Стандартный тросовый ролик
• Стандартная длина вьюрка: 2/3km/reel, другая длина также доступно
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.
Экологически
Вполне исполните с ISO14001, RoHS и системой OHSAS18001
Рекомендации установки
Процедура по установки:
Порекомендовано, чтобы IEEE Std 524-1992 и наша компания порекомендовали процедуры были использованы для установки OPGW.
