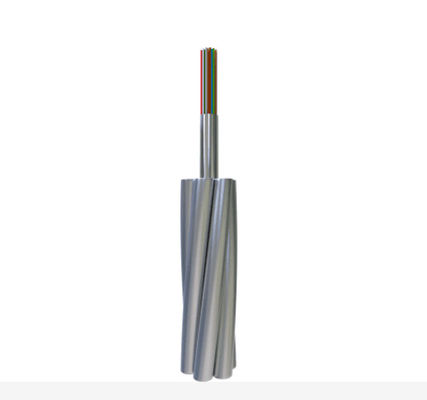

Кабель оптического волокна трубки 48Cores OPGW ROHS свободный
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 1км | Упаковывая детали : | Вьюрок переклейки/подгонянный |
---|---|---|---|
Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
Поставка способности : | 4500km в месяц |
Место происхождения: | Гуанчжоу, Китай | Фирменное наименование: | JQ/OEM |
---|---|---|---|
Сертификация: | ISO9001 ROHS CE-EMC FCC SDOC | Номер модели: | ОПГВ |
Подробная информация |
|||
Тип волокна: | одиночный режим/мулти режим | Куртка: | Алюминий |
---|---|---|---|
Название продукта: | На открытом воздухе кабель оптического волокна | длина: | 2км или подгонянная длина |
структура: | Свободная трубка | Волокно: | 2-24коре |
Рабочая температура: | -40 | +60 к | установка: | Воздушный |
Цвет волокна: | Синь, апельсин, Браун, Аква, серый | Модель: | ОПГВ |
Дизайн: | Центральная AL покрытая трубка OPGW нержавеющей стали | ||
Высокий свет: | Кабель оптического волокна Uni-трубки OPGW,Кабель оптического волокна FCC OPGW CE-EMC,Заземленный кабель стекловолокна Uni-трубки |
Характер продукции

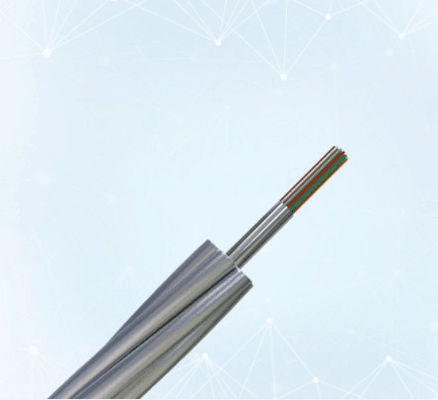

Трубка OPGW нержавеющей стали дизайна Uni-трубки заземленного кабеля стекловолокна составная надземная
Заземленный кабель смеси стекловолокна надземный (OPGW) надземный заземленный кабель содержа стекловолокно. Он имеет множественные функции как надземные заземленный кабель и оптическая связь. Он главным образом использован для линий связи 110KV, 220KV, 500KV, 750KV и новой надземной высоковольтной системы передачи. Его можно также использовать для замены существующих земных линий старой надземной высоковольтной системы передачи, добавляет линию оптической связи, передает течение короткого периода времени и для того чтобы обеспечить анти- предохранение от молнии. Другие структуры можно подгонять по запросу.
Поперечное сечение OPGW
Оптически характеристики
Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652 будут соответствием с внизу таблицей:
Характеристики | Определенные значения | Блоки | |||
Оптически характеристики | |||||
Диаметр поля режима | на 1310nm | 9.2±0.4 | µm | ||
на 1550nm | ± 10,4 0,5 | mm | |||
Показатель ослабления | на 1310nm | ≤0.35 | dB/km | ||
на 1550nm | ≤0.22 | dB/km | |||
Не-единообразие амортизации | ≤0.05 | dB | |||
Нул длин волны рассеивания (λ0) | 1300 ~1324 | nm | |||
Максимальный нул наклонов рассеивания (S0max) | ≤0.092 | ps/(nm2·km) | |||
Коэффициент рассеивания режима поляризации (PMD) | ≤0.2 | ||||
Длина волны выключения (λcc) | ≤1260 | nm | |||
Коэффициент рассеивания | 1288~1340nm | ≤3.5 | ps/(nm·km) | ||
1550nm | ≤18 | ps/(nm·km) | |||
Эффективный индекс группы рефракции (Neff) | на 1310nm | 1,466 | - | ||
на 1550nm | 1,467 | - | |||
Геометрическая характеристика | |||||
Диаметр плакирования | 125.0±1.0 | µm | |||
Не-циркулярность плакирования | ≤1.0 | % | |||
Покрывая диаметр | 245.0±10.0 | µm | |||
ошибка концентричности Покрыти-плакирования | ≤12.0 | µm | |||
Покрывая не-циркулярность | ≤6.0 | % | |||
ошибка концентричности Ядр-плакирования | ≤0.8 | µm | |||
Механическая характеристика | |||||
Завивать | ≥4 | m | |||
Стресс доказательства | ≥0.69 | GPa | |||
Покрывая сила прокладки | Средняя величина | 1.0-5.0 | N | ||
Максимальное значение | 1.3-8.9 | N | |||
Потеря макроса гнуть | Ф60mm, 100 кругов, на 1550nm | ≤0.05 | dB | ||
Ф32mm, круги 1, на 1550nm | ≤0.05 | dB |
Волокно и свободное идентификация цвета трубки
Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.
Цвета волокна
Стальная трубка 1 (No.1-24fibers)
Цвета волокна
НЕТ. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Один черный трейсер (тангаж 100mm)
НЕТ. | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ | ▌ |
Стальная трубка 2 (No.25-36fibers)
НЕТ. | 25 | 26 | 27 | 28 | 29 | 30 | 31 | 32 | 33 | 34 | 35 | 36 |
Цвет | Синь | Апельсин | Зеленый цвет | Браун | Серый цвет | Белый | Красный | Природа | Желтый цвет | Фиолет | Пинк | Aqua |
Характеристики
• Трубки нержавеющей стали заполненные с гидродобным гелем обеспечивают защиту и поддержку стекловолокон
• Хорошее растяжимое представление
• Небольшой диаметр, облегченная, низкая дополнительная нагрузка к башне
• Длина соотвествующего волокна сверхнормальная оптически блока easliy, который нужно сделать
• Температура перехода/хранения: -40℃ к +65℃
Specation OPGW
Детали | Технические данные | ||
Садить на мель на мель | Ядр, слой 2 слоя 1 | ||
Садить направление на мель | Наружный слой прав | ||
Диаметр кабеля (номинальный) | 14.0mm | ||
Вес кабеля (приблизительно) | 688.3kg/km | ||
Поддерживая поперечное сечение | КАК провод | 104.7mm2 | |
Расклассифицированная прочность на растяжение (RTS) | 111.6kN | ||
Модуль упругости (E-модуль) | 149.5N /mm2 | ||
Термальный коэффициент удлиненности | 13.4×10-6/K | ||
Максимальный стресс работы (40%RTS) | 44.64kN | ||
Ежедневный стресс (EDS) (16~25%RTS) | 17.86~27.9kN | ||
Сопротивление DC на 20℃ | 0.667ohm/km | ||
Течение короткого периода времени (1s, 20℃~200℃) | 8.77kA | ||
Емкость короткого периода времени настоящая (I2t) | 77.0kA ² s | ||
Минимальный радиус загиба | Установка | 30 раз диаметра кабеля | |
Деятельность | 15 раз диаметра кабеля | ||
Диапазон температур | Установка | -20℃~+60℃ | |
Хранение & доставка | -40℃~+70℃ | ||
Деятельность | -40℃~+70℃ |
Амортизация | Ширина полосы частот | Рассеивание режима поляризации | ||||||
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
Индивидуальное волокно | Значение связи дизайна (M=20, Q=0.01%) | |
G652D | — | — | ≤0.35dB/km | ≤0.21dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
G655 | — | — | — | ≤0.22dB/km | — | — | ≤0.20ps/km | ≤0.1ps/km |
50/125μm | ≤3.0dB/km | ≤1.0dB/km | — | — | ≥600MHz.km | ≥1200MHz.km | — | — |
62.5/125μm | ≤3.5dB/km | ≤1.0dB/km | — | — | ≥200MHz.km | ≥600MHz.km | — | — |
Упаковка & грузить
• Стандартный тросовый ролик
• Стандартная длина вьюрка: 2/3km/reel, другая длина также доступно
OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.
Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.
Экологически
Вполне исполните с ISO14001, RoHS и системой OHSAS18001
Рекомендации установки
Процедура по установки:
Порекомендовано, чтобы IEEE Std 524-1992 и наша компания порекомендовали процедуры были использованы для установки OPGW.
