Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable

Количество мин заказа : 1км Упаковывая детали : Вьюрок переклейки/подгонянный
Время доставки : 5-8 дней работы Условия оплаты : L/C, T/T, западное соединение
Поставка способности : 4500km в месяц
Место происхождения: Гуанчжоу, Китай Фирменное наименование: JQ/OEM
Сертификация: ISO9001 ROHS CE-EMC FCC SDOC Номер модели: ОПГВ

Подробная информация

Тип волокна: одиночный режим/мулти режим Куртка: Алюминий
Название продукта: На открытом воздухе кабель оптического волокна длина: 2км или подгонянная длина
структура: Свободная трубка Волокно: 4-288core
Рабочая температура: -40 | +60 к установка: Воздушный
Цвет волокна: Синь, апельсин, Браун, Аква, серый Модель: ОПГВ
Дизайн: Центральная AL покрытая трубка OPGW нержавеющей стали
Высокий свет:

Кабель оптического волокна трубки OPGW нержавеющей стали

,

свободный кабель оптического волокна трубки OPGW

,

заземленный кабель накладных расходов трубки нержавеющей стали

Характер продукции

Волокна заземленных кабелей OPGW-36B1-105 ITU-T G.652 стекловолокна составные надземные



Заземленный кабель смеси стекловолокна надземный (OPGW) надземный заземленный кабель содержа стекловолокно. Он имеет множественные функции как надземные заземленный кабель и оптическая связь. Он главным образом использован для линий связи 110KV, 220KV, 500KV, 750KV и новой надземной высоковольтной системы передачи. Его можно также использовать для замены существующих земных линий старой надземной высоковольтной системы передачи, добавляет линию оптической связи, передает течение короткого периода времени и для того чтобы обеспечить анти- предохранение от молнии. Другие структуры можно подгонять по запросу.



Оптически характеристики

Характеристики оптически, геометрических, механических и окружающей среды стекловолокна ITU-T G.652 будут соответствием с внизу таблицей:



Характеристики Определенные значения Блоки
Оптически характеристики
Диаметр поля режима на 1310nm 9.2±0.4 µm
на 1550nm ± 10,4 0,5 mm
Показатель ослабления на 1310nm ≤0.35 dB/km
на 1550nm ≤0.22 dB/km
Не-единообразие амортизации ≤0.05 dB
Нул длин волны рассеивания (λ0) 1300 ~1324 nm
Максимальный нул наклонов рассеивания (S0max) ≤0.092 ps/(nm2·km)
Коэффициент рассеивания режима поляризации (PMD) ≤0.2

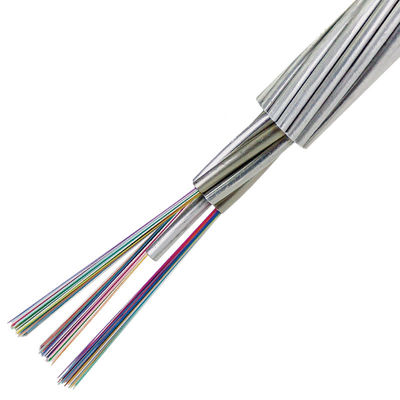

Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable 0

Длина волны выключения (λcc) ≤1260 nm
Коэффициент рассеивания 1288~1340nm ≤3.5 ps/(nm·km)
1550nm ≤18 ps/(nm·km)
Эффективный индекс группы рефракции (Neff) на 1310nm 1,466 -
на 1550nm 1,467 -
Геометрическая характеристика
Диаметр плакирования 125.0±1.0 µm
Не-циркулярность плакирования ≤1.0 %
Покрывая диаметр 245.0±10.0 µm
ошибка концентричности Покрыти-плакирования ≤12.0 µm
Покрывая не-циркулярность ≤6.0 %
ошибка концентричности Ядр-плакирования ≤0.8 µm
Механическая характеристика
Завивать ≥4 m
Стресс доказательства ≥0.69 GPa
Покрывая сила прокладки Средняя величина 1.0-5.0 N
Максимальное значение 1.3-8.9 N
Потеря макроса гнуть Ф60mm, 100 кругов, на 1550nm ≤0.05 dB
Ф32mm, круги 1, на 1550nm ≤0.05 dB



Волокно и свободное идентификация цвета трубки

Индивидуальное волокно и свободные трубки соответствие со стандартным TIA/EIA-598-A и таблицей расцветки как ниже.



Цвета волокна

Стальная трубка 1 (No.1-24fibers)



Цвета волокна

НЕТ. 1 2 3 4 5 6 7 8 9 10 11 12
Цвет Синь Апельсин Зеленый цвет Браун Серый цвет Белый Красный Природа Желтый цвет Фиолет Пинк Aqua



Один черный трейсер (тангаж 100mm)

НЕТ. 13 14 15 16 17 18 19 20 21 22 23 24
Цвет Синь Апельсин Зеленый цвет Браун Серый цвет Белый Красный Природа Желтый цвет Фиолет Пинк Aqua



Стальная трубка 2 (No.25-36fibers)

НЕТ. 25 26 27 28 29 30 31 32 33 34 35 36
Цвет Синь Апельсин Зеленый цвет Браун Серый цвет Белый Красный Природа Желтый цвет Фиолет Пинк Aqua

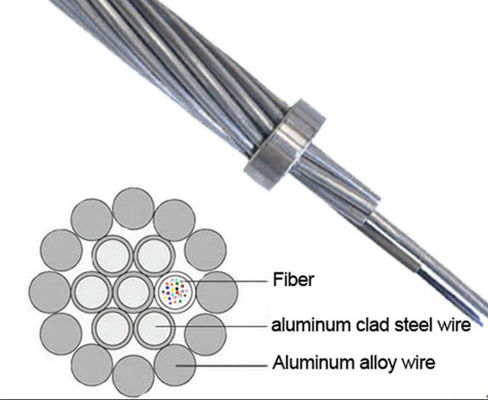

Поперечное сечение OPGW



Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable 1

Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable 2



Характеристики



• Трубки нержавеющей стали заполненные с гидродобным гелем обеспечивают защиту и поддержку стекловолокон

• Хорошее растяжимое представление

• Небольшой диаметр, облегченная, низкая дополнительная нагрузка к башне

• Длина соотвествующего волокна сверхнормальная оптически блока easliy, который нужно сделать

• Температура перехода/хранения: -40℃ к +65℃



Specation OPGW

Детали Технические данные
Садить на мель на мель Ядр, слой 2 слоя 1
Садить направление на мель Наружный слой прав
Диаметр кабеля (номинальный) 14.0mm
Вес кабеля (приблизительно) 688.3kg/km
Поддерживая поперечное сечение КАК провод 104.7mm2
Расклассифицированная прочность на растяжение (RTS) 111.6kN
Модуль упругости (E-модуль) 149.5N /mm2
Термальный коэффициент удлиненности 13.4×10-6/K
Максимальный стресс работы (40%RTS) 44.64kN
Ежедневный стресс (EDS) (16~25%RTS) 17.86~27.9kN
Сопротивление DC на 20℃ 0.667ohm/km
Течение короткого периода времени (1s, 20℃~200℃) 8.77kA
Емкость короткого периода времени настоящая (I2t) 77.0kA ² s
Минимальный радиус загиба Установка 30 раз диаметра кабеля
Деятельность 15 раз диаметра кабеля
Диапазон температур Установка -20℃~+60℃
Хранение & доставка -40℃~+70℃
Деятельность -40℃~+70℃




  Амортизация Ширина полосы частот Рассеивание режима поляризации



@850nm



@1300nm



@1310nm



@1550nm



@850nm



@1300nm

Индивидуальное волокно Значение связи дизайна (M=20, Q=0.01%)
G652D ≤0.35dB/km ≤0.21dB/km ≤0.20ps/km ≤0.1ps/km
G655 ≤0.22dB/km ≤0.20ps/km ≤0.1ps/km
50/125μm ≤3.0dB/km ≤1.0dB/km ≥600MHz.km ≥1200MHz.km
62.5/125μm ≤3.5dB/km ≤1.0dB/km ≥200MHz.km ≥600MHz.km





Упаковка & грузить



• Стандартный тросовый ролик

• Стандартная длина вьюрка: 2/3km/reel, другая длина также доступно

OPGW будет плотно и равномерно ранит на сильном вьюрке древесин-утюга который соответствует ANSI/AA 53-1981 или равному. Вьюрок будет запоздан с толстыми половыми досками древесин-утюга для предотвращения OPGW от повреждения в обычной доставке, регуляции, хранении и шнуруя деятельность.

Central AL-Covered Stainless Steel Tube OPGW Fiber Optic Cable 3

Согласно длине кабеля, мы выбираем вьюрок разного вида (d, d, b, w1, w2) для нагружая кабеля.





Экологически

Вполне исполните с ISO14001, RoHS и системой OHSAS18001



Рекомендации установки

Процедура по установки:

Порекомендовано, чтобы IEEE Std 524-1992 и наша компания порекомендовали процедуры были использованы для установки OPGW.
