Главная страница /Продукция/Кабель оптического волокна ADSS/SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor

1 км
MOQ
SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип волокна: Одиночный режим или многообразие
Количество волокон: 72 ядро
Цвет: Черный
Длина: 2 км или индивидуальная длина
Материал куртки: ПЭ/ПВД/МДПЭ/АТ
Имя: 72-жильный оптоволоконный кабель ADSS
Участник силы: ФРП ((при необходимости с ПЭ) Стеклянная пряжа
Приложение: Воздух, накладные расходы/ прямое захоронение
Выделить:

SM G652D ADSS Волоконно-оптический кабель

,

72-жильный самонесущий кабель для воздушной прокладки

,

однооболочечный волоконно-оптический кабель для наружной прокладки
Основная информация
Место происхождения: Гуанчжоу
Фирменное наименование: JQ/OEM/Customize
Сертификация: ISO9001 ROHS CE-EMC FCC SDOC
Номер модели: АДСС-72Б1
Оплата и доставка Условия
Упаковывая детали: Деревянный барабан
Время доставки: 5-8 рабочих дней
Условия оплаты: Л/К, Т/Т, Вестерн Юнион
Характер продукции

Внешний SM G652D ADSS 72-ядерный волоконно-оптический кабель ¥ 100 Span



Описание:

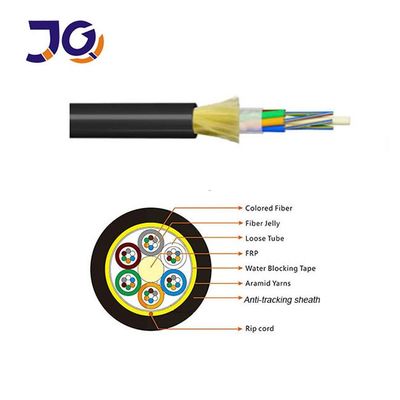

Пропускные кабели ADSS с 250 мкм волокна в высокомодульных пластиковых трубках, заполненных водонепроницаемым соединением.покрытый внутренней оболочкой PE, aramid пряжи для арматуры, и завершены PE или AT наружной оболочкой.



Особенности:

  • Отличные механические и температурные характеристики

  • Гидролизоустойчивые высокопрочные свободные трубки

  • Водоустойчивое покрытие защищает волокна

  • Гибкая и устойчивая к раздавлению конструкция

  • Центральный прочность FRP член

  • Полностью заполненное ядро кабеля для водонепроницаемости



Оптические характеристики

Позиции Единица Спецификация
G652D
Диаметр поля режима 1310 нм Ну, да. 9.2±0.4
1550 нм Ну, да. 10.4±0.5
Диаметр облицовки Ну, да. 124.8±0.7
Некруговатость облицовки % ≤0.7
Ошибка концентричности корпуса Ну, да. ≤0.5
Диаметр покрытия Ну, да. 245±5
Нециркулярность покрытия % ≤6.0
Ошибка концентричности облицовки-покрытия Ну, да. ≤12
Длина волны отсечения кабеля nm acc≤1260
Снижение (max.) 1310 нм dB/km ≤0.36
1550 нм dBkm ≤0.22

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor 0

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor 1

SM G652D 72 Core ADSS Fiber Optic Cable 100 Span Single Jacket Aerial Self Supporting Outdoor 2



Технические данные



Протяженность: 100 м



Тип кабеля



72-ядерная одноядерная ADSS



Структурные

параметр



Компоненты центральной прочности: ФРП



Диаметр: 2,1 мм



Пропускная трубка (наполненная желей)



Внешний диаметр:1.8 мм



Внутренняя оболочка PE



Толщина: 0,9 мм



наружная оболочка PE



Толщина:1.8 мм



Технические

параметр



Внешний диаметр кабеля



120,3 мм



площадь поперечного сечения кабеля



950,03 мм2



Модель волокна



G.652D



Масса кабеля



145 кг/км



Номинальная прочность на растяжение (RTS)



10 кн



Минимально допустимое напряжение (MAT)



4kn



ЭДС



3.2kn



Е-модуль



12.1 kn/mm2



Коэффициент теплового расширения



1.9 10-6/°C



Устойчивость Круса



Долгосрочные: 1100 н/100 мм



Краткосрочный:200 н/100 мм



Радиус наклона разрешения



Долгосрочный (при движении) 220 мм



Краткосрочный (при отложении) 360 мм





Структура и технические спецификации ADSS-SJ ((50-500m Span)



Сноска.Внешний

Диаметр

(мм)



Реф.Вес

в кг/км)



Рекомендую.

Работа

Напряжение ((kN)



Макс

Допустимо

Работа

Напряжение

[kN]



Перерыв.

SТренгт

(kN)



Сила

Член

ССС.

(kN/mm2)



Модуль

Эластичность

CSA

kNmm2) [



Тепло

Расширение

Коэффициент

(X10-6/K)



Подходящее время

Счетчик

АБИКП



PE



AT







12.5



125



136



1.5



4



10



4.6



7.6



1.8



160



100



140



100



13.0



132



142



2.25



6



15



7.6



8.3



1.5



230



150



200



150



13.3



137



148



3.0



8



20



10.35



9.45



1.3



300



200



290



200



13.6



145



156



3.6



10



24



13.8



10.8



1.2



370



250



350



250



13.8



147



159



4.5



12



30



14.3



11.8



1.0



420



280



400



280



14.5



164



177



5.4



15



36



18.4



13.6



0.9



480



320



460



320



14.9



171



185



6.75



18



45



22.0



16.4



0.6



570



380



550



380



15.1



179



193



7.95



22



53



26.4



18.0



0.3



670



460



650



460



15.5



190



204



9.0



26



60



32.2



19.1



0.1



750



530



750



510



Применение:

  • Подходит для установки в воздухе

  • Рабочая температура: от -40 до +70°C

Опаковка:

  • Экспортный деревянный барабан, стандартная длина 1 ‰ 4 км (доступны пользовательские длины)

  • Факультативные маркировки: название компании, вес, тип волокна, длина кабеля

  • Включается протокол испытания

Часто задаваемые вопросы

  1. Производитель или трейдер?Мы являемся производителем с 10-летним опытом работы в области волоконно-оптических кабелей, кабелей спуска и патч-кабелей.

  2. Качество?Все волокна проверяются перед доставкой.

  3. Небольшие заказы?Принято; мы поддерживаем новые проекты.

  4. Время доставки?Обычно 3−7 рабочих дней, в зависимости от количества.

  5. ООО-сервис?Доступно; поддерживается печать логотипов и индивидуальные идеи.
