Главная страница /Продукция/Кабель оптического волокна трубопровода/96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов

96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов

1 км
MOQ
96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Количество волокон: 48 96 ядер
Тип волокна: Одиночный режим/Multi Mode
Куртка: PE/PVC/LSZH/HDPE/MDPE
Цвет: Черный или оранжевый или подгонянный
Название продукта: Воздушно-дунутый микро- кабель
Номер модели: GCYFY/GCYFTY
Длина: 2 км или индивидуальная длина
Установка: Воздушный или воздуховоды
Выделить:

96-ядерный кабель из волоконного оптического канала

,

Микроволоконные кабели

,

кабель из оптического волокна
Основная информация
Место происхождения: Гуанчжоу, Китай
Фирменное наименование: JQ/OEM
Сертификация: ISO9001 ROHS CE-EMC FCC SDOC
Номер модели: GCYFY/GCYFTY
Оплата и доставка Условия
Упаковывая детали: Деревянный барабан
Время доставки: 5-8 рабочих дней
Условия оплаты: Л/К, Т/Т, Вестерн Юнион
Поставка способности: 30km в день
Характер продукции

96 Микрокорневой воздушный оптико-волоконный кабель GCYFY/GCYFTY для установки каналов



Описание продукта
GCYFY/GCYFTY Micro Air Blown Fiber Optic Cable использует неметаллическую конструкцию без бронирования.упрощает установку, и позволяет легко расширяться в будущем.

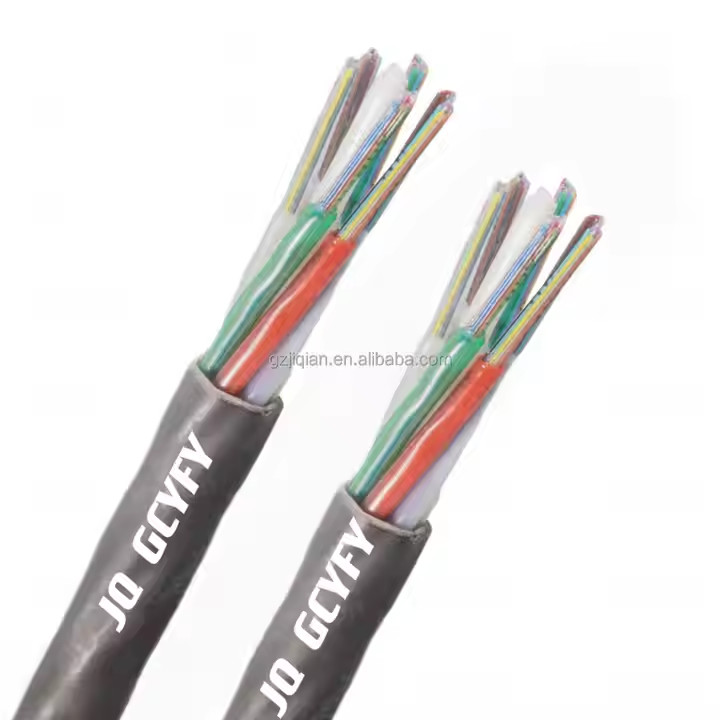

96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов 0







Оптические характеристики

Положение Спецификация
Тип волокна G.652D
Ослабление
@ 1310 нм ≤ 0,36 дБ/км
@ 1383 нм ≤ 0,35 дБ/км
@ 1550 нм ≤ 0,22 дБ/км
@ 1625 нм ≤ 0,30 дБ/км
Длина волны отсечения кабеля ((λcc) ≤ 1260 нм
длина волны нулевой дисперсии ((nm) 1300 ~ 1324 нм
Напряжение рассеивания ≤ 0,092 ps/nm2km)
Хроматическая дисперсия
@ 1288 ~ 1339 нм ≤3,5 пс/нм. км)
@ 1550 нм ≤ 18 пс/нм. км
@ 1625 нм ≤ 22 пс/нм. км
PMDQ ≤0,2 пс/км1/2
Диаметр поля режима @ 1310 нм 9.2±0.4 мм
Ошибка концентрации ядра ≤ 0,6 мм
Диаметр облицовки 1250,0±0,7 мм
Некруговатость облицовки ≤ 1,0%
Диаметр покрытия 245±10 мм
Испытание доказательств 100 kpsi (= 0,69 Gpa), 1%





Цвет волокон и труб

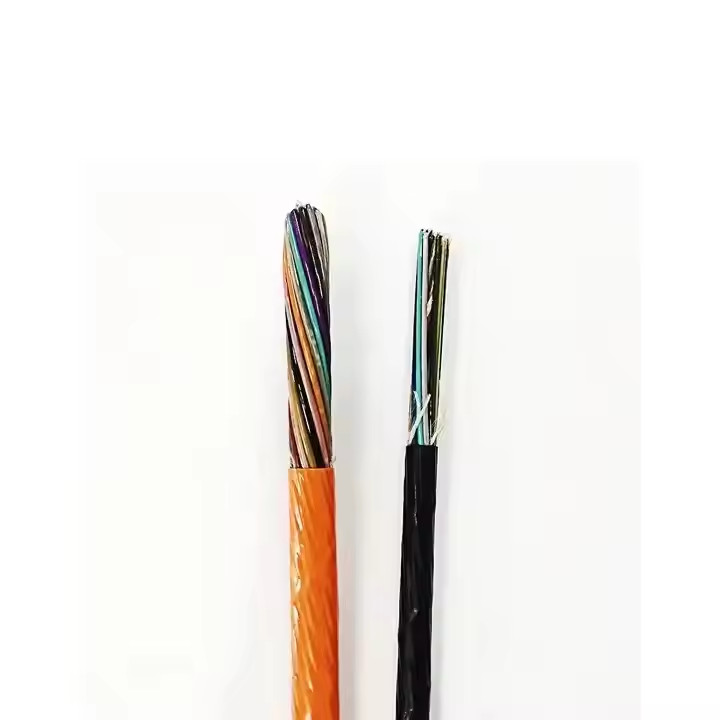

96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов 1



КабельПараметры

# Позиции Единица Параметры
1 Количество волокон   96
2 Количество волокон на трубку   12
3 Количество свободных труб   8
4 Диаметр свободной трубы мм 1.5
5 Член центральной силы мм 2.5
6 Внешняя оболочка мм 6.6
7 Номер Ripcords   1
8 Диаметр кабеля мм 60,4±0.1
9 Масса кабеля В кг/км 40
10 Ослабление 1310 нм dB/km ≤ 0,36 дБ/км
11 Ослабление 1550 нм dB/km ≤00,22 дБ/км
12 Хроматическая дисперсия 1285-1330 нм ps/nm.km ≤3.5
13 Хроматическая дисперсия 1550 нм ps/nm.km ≤ 18
14 Длина волны отсечения кабеля ʎcc ≤ 1260 нм
15 Длина волны отсечения волокон мм ≤ 1470
16 Нулевая дисперсия   1300 ~ 1324 нм
17 Напряжение рассеивания ps/nm2 x км ≤ 0.092
18 Дисперсия в режиме поляризации пс/км 1.0
19 Дисперсия в режиме поляризации пс/км 0.3
20 Диаметр поля режима мм 1310 9,2 ± 0.4
21 Диаметр поля режима мм 1550 10,4 ± 0.8
22 Ошибка концентричности облицовки ядра мм ≤0.5
23 Диаметр облицовки мм 125±1.0
24 Некруговатость облицовки % ≤ 2,0%
25 Ошибка концентричности покрытия мм ≤12
26 Диаметр первичного покрытия мм 125±1.0
27 Первичный материал покрытия (без цвета)   245± 10 мкм
28 Радиус скручивания волокна m R ≥ 4
29 Прочность на растяжение N Установка: 1000
Максимальная операция: 600
30 Устойчивость к раздавлению Н/мм 800/100
31 Сила удара N.m. Энергия удара: 450 г*1 м; радиус головки молотка: 12,5 мм; количество ударов: 5 Без очевидного ослабления добавления, без разрыва волокон и без повреждения кабеля.
32 Скручивание   Нагрузка: 150N; количество циклов:10; угол поворота:±180° Без очевидного ослабления добавления, без разрыва волокон и без повреждения кабеля.
33 Кинк. мм 1000N/100 мм
34 Минимум радиуса изгиба   Загрузка 25N,25 циклов
35 Установка ̊ C -15 ̊ C~+60 ̊ C
36 Операция ̊ C -35 ̊ C~+70 ̊ C
37 Хранение ̊ C -35 ̊ C~+70 ̊ C



Подробная информация о продукте

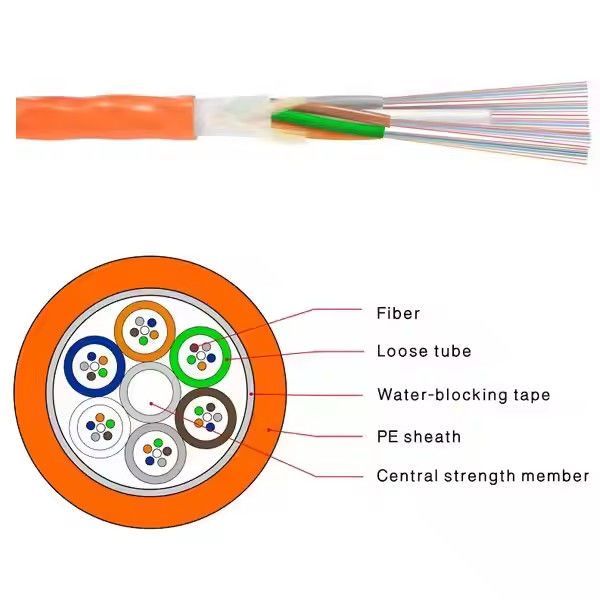

96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов 2

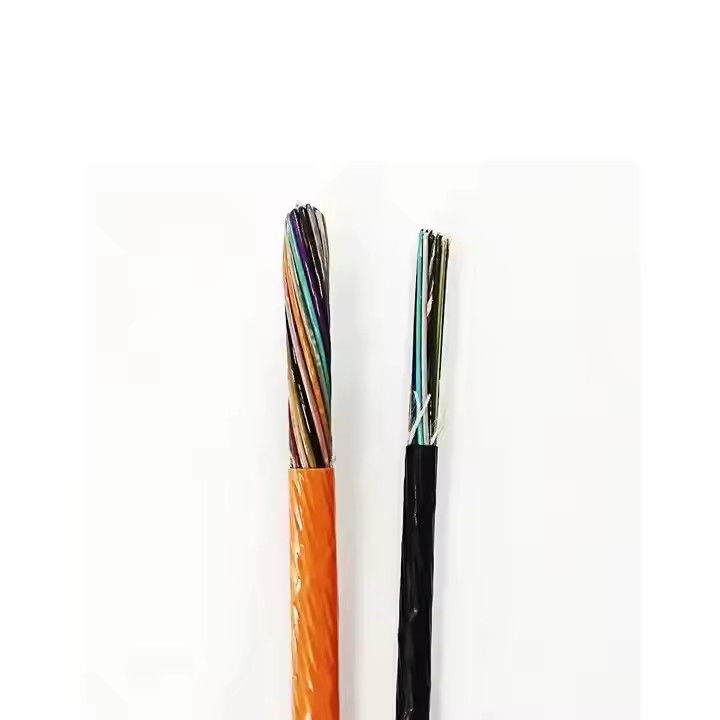

96 Ядра GCYFY GCYFTY Микро воздушный оптоволоконный кабель для использования каналов 3
