Характер продукции
Описание продукта

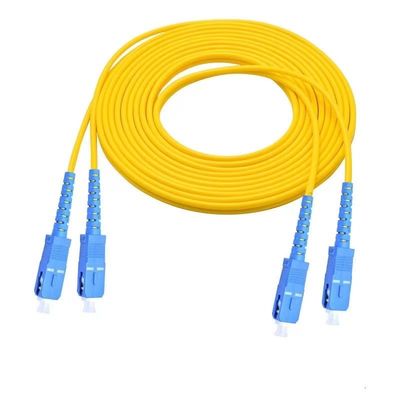

Оптический патч-корд SC/APC - SC/UPC для надежных высокоскоростных телекоммуникационных/передач данных. Использует одномодовое симплексное волокно 9/125µм с буфером 900µм для долговечности.
Заводская заделка, полировка UPC, 100% тестирование (вносимые/обратные потери) с отслеживаемым контролем качества. Соответствует стандартам TIA/EIA-568-B.3 и Telcordia GR-326.
Оболочка LSZH 3,0 мм: огнестойкая, низкое дымовыделение для безопасности в помещении. Длина: 1 м/2 м/3 м. Идеально подходит для центров обработки данных, FTTH/FTTX, LAN, телекоммуникаций.
Основные характеристики
- Разъемы: SC/APC - SC/UPC
- Волокно: 9/125µм SM Simplex
- Оболочка: LSZH, 3,0 мм
- Заводская полировка/тестирование
- Соответствие TIA/EIA и Telcordia
- 100% тестирование с записями контроля качества
- Длина: 1 м/2 м/3 м
- Для FTTH/FTTX, центров обработки данных, LAN, CATV, телекоммуникаций
Оптические характеристики
|
Параметр
|
PC
|
UPC
|
APC
|
Многомодовый
|
|
Вносимые потери
|
≤0,3 дБ
|
0,1 дБ0,3 дБ
|
0,1 дБ0,3 дБ
|
0,1 дБ0,3 дБ
|
|
Обратные потери
|
≥40 дБ
|
≥50 дБ
|
≥60 дБ
|
≥35 дБ
|
|
Взаимозаменяемость
|
0,1 дБ0,2 дБ
|
|
Повторяемость
|
0,1 дБ0,2 дБ
|
|
Срок службы
|
>1000 раз
|
|
Прочность на растяжение
|
>10 кг
|
|
Диапазон температур
|
-40ГеометрияC до +85°C
|
Технические данные
|
Тип
|
Стандартный, Мастер
|
|
Стиль
|

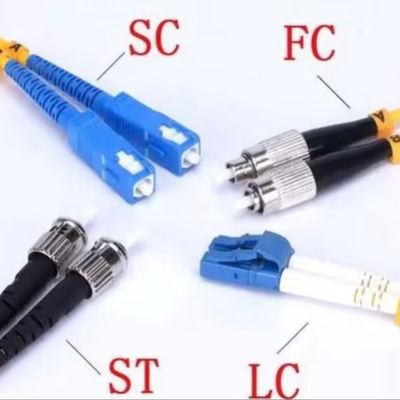

LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Волокно
|
Одномодовое/Многомодовое
50/125,62.5/125(Много Радиус OM2&OM1
50/125,10G(Много модовое)OM3
|
|

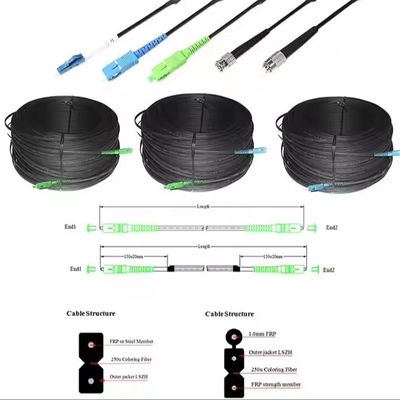

Кабель
|
Simplex,Duplex
внешний диаметр:3,0 мм,2,0 мм,0,9 мм
PVC или LSZH
|
|
Полировка Способ
|
UPC,SPC,APC(8°&6°)
|
|
Вносимые Потери
|
≤0,1 дБ (Для Одно модовое вершины≤50μм (Для
≤0,25 дБ (Для Одно модовое -50 нм
≤0,25 дБ (Для многомодовое)
DORCZX-1 Тип разъема JDSRM3750
|
|
Обратные Потери
модовое) Радиус
|
UPC≥50 дБ
SPC≥55 дБ
APC≥60 дБ (тип.65 дБ)
Тестирование by JDSRM3750
|
|
Повторяемость ≤
|
0,1 дБРабочая
|
|
температура -400 C
|
°Геометрия 850 C °Геометрия
|
|
Требование (Одно
модовое) Радиус
|
торца феррула 7 мм≤R≤12 мм (Для APC)
10 мм≤R≤25 мм (Для Стандартный)
Смещение -50 нм
Стандартный) Смещение вершины≤50μм (Для
Стандартный) Подрез -50 нм
SU≤50 нм Тестирование by
DORCZX-1 Тип разъема Характеристика
|
Низкие вносимые потери
Высокие обратные потери
Хорошая повторяемость
Хорошая взаимозаменяемость
Отличная адаптивность к окружающей среде
Применение
Коммутационные комнаты
FTTH (Волокно до дома)
LAN (Локальная сеть)
FOS (волоконно-оптический датчик)
Волоконно-оптическая система связи
Оборудование для подключения и передачи оптического волокна
Рекомендуемые продукты
Упаковка и доставка
Упаковка: 100/шт в одной картонной коробке или OEM.
Отгрузка: морем, воздухом, экспресс-доставкой: DHL/UPS/Fedex/EMS/TNT и т. д.
Доставка: 3-5 дней после оплаты, в зависимости от количества вашего заказа.
Фотографии фабрики
FAQ – Оптический патч-корд SC/APC - SC/UPC
В1: Разница между разъемами SC/APC и SC/UPC?
А1:
SC/APC имеет торцевую поверхность под углом 8° для минимизации обратного отражения; SC/UPC имеет плоскую, ультраполированную поверхность. APC подходит для CATV/FTTx/высокоточной передачи данных; UPC подходит для передачи данных/телекоммуникаций. В2: Одномодовый или многомодовый?А2:
Одномодовый (SM) с симплексным волокном 9/125µм для использования на большие расстояния/высоких скоростях. В3: Доступная длина?А3:
Стандартная длина 1 м, 2 м, 3 м; нестандартная длина по запросу. В4: Материал оболочки?А4:
3,0 мм LSZH (огнестойкий, низкое дымовыделение/нулевое содержание галогенов) для безопасного использования в помещении. В5: Тестирование перед отправкой?А5:
Да, 100% заводское тестирование на вносимые/обратные потери с отслеживаемыми данными. В6: Стандарты соответствия?А6:
TIA/EIA-568-B.3 и Telcordia GR-326-CORE Issue 3 для обеспечения качества/производительности. В7: Области применения?А7:
FTTH, FTTX, LAN, CATV, центры обработки данных, телекоммуникации. В8: Индивидуальные опции?А8:
Да, доступны индивидуальные разъемы (LC/FC/ST и т. д.) и длина.
