Описание продукта
Этот оптоволоконный патч-корд SC/APC - SC/UPC предназначен для надежных и высокопроизводительных соединений в телекоммуникационных сетях и сетях передачи данных. Он использует одномодовое симплексное волокно 9/125µм с буферизованной структурой 900µм, обеспечивая долговечность и стабильную передачу.
Каждый патч-корд заводски оконцован, отполирован UPC и на 100% протестирован на вносимые потери и обратные потери. Результаты испытаний регистрируются и отслеживаются с уникальным номером контроля качества, гарантируя долгосрочную надежность. Кабель соответствует стандартам TIA/EIA-568-B.3FTTH, FTTX, LAN, CATV, центров обработки данных и телекоммуникационных сетейтребованиям Telcordia GR-326-CORE Issue 3, обеспечивая превосходную геометрию торцевой поверхности и превосходные оптические характеристики.
Оболочка LSZH 3,0 мм обеспечивает огнестойкость и низкое дымовыделение, что делает его безопасным для использования внутри помещений, включая центры обработки данных, FTTH, FTTX, LAN и телекоммуникационные помещения. Доступный в длинах 1 м, 2 м и 3 м, этот патч-корд обеспечивает гибкие варианты установки для различных сетевых нужд.
Основные характеристики:
-
Тип разъема: SC/APC - SC/UPC
-
Тип волокна: одномодовое симплексное 9/125µм
-
Материал оболочки: LSZH, внешний диаметр 3,0 мм
-
Заводская полировка и оконцовка для стабильной работы
-
Полностью соответствует стандартам TIA/EIA и Telcordia
-
100% тестирование на вносимые потери и обратные потери с отслеживаемыми записями контроля качества
-
Варианты длины: 1 м, 2 м, 3 м
-
Идеально подходит для FTTH, FTTX, центров обработки данных, LAN, CATV и телекоммуникационных приложений
Тип разъема
Характеристика
Низкие вносимые потери
Высокие обратные потери
Хорошая повторяемость
Хорошая взаимозаменяемость
Отличная устойчивость к окружающей среде
Оптические характеристики
|
Параметр
|
PC
|
UPC
|
APC
|
Многомодовый
|
|
Вносимые потери
|
≤0,3 дБ
|
температура0,3 дБ
|
температура0,3 дБ
|
температура0,3 дБ
|
|
Обратные потери
|
≥40 дБ
|
≥50 дБ
|
≥60 дБ
|
≥35 дБ
|
|
Взаимозаменяемость
|
температура0,2 дБ
|
|
Повторяемость
|
температура0,2 дБ
|
|
Срок службы
|
>1000 раз
|
|
Прочность на растяжение
|
>10 кг
|
|
Диапазон температур
|
-40 C до +85°C
|
Технические данные
|
Тип
|
Стандартный, Master
|
|
Стиль
|

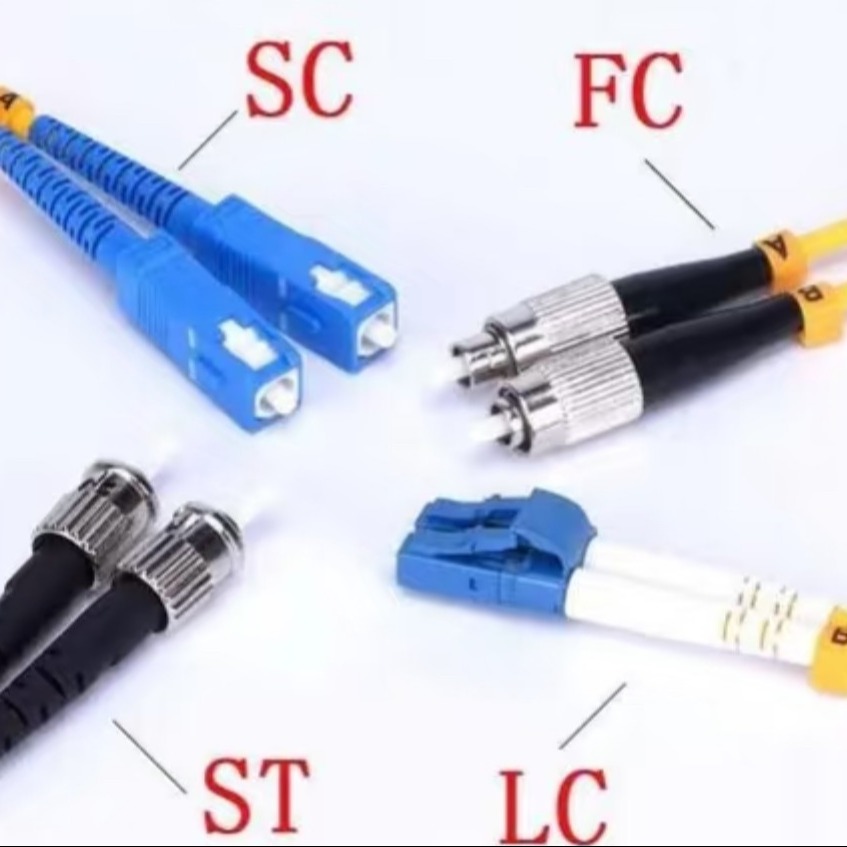

LC,SC,ST,FC.MU,DIN,MPO,SC/APC,
FC/APC,LC/APC.MU/APC
|
|
Волокно
|
Одномодовое/Многомодовое
50/125,62.5/125(Multi Радиус OM2&OM1
50/125,10G(Multi mode)OM3
|
|
Кабель
|
Simplex,Duplex
внешний диаметр: 3,0 мм, 2,0 мм, 0,9 мм
PVC или LSZH
|
|
Полировка Способ
|
UPC,SPC,APC(8°&6°)
|
|
Вносимые (Одномодовый
|
≤0,1 дБ (Для Стандартный) ≤0,25 дБ (Для многомодовый) cut-50nm
одномодовый Стандартный) ≤0,25 дБ (Для многомодовый) by
by
FTTH (Волокно до дома) LAN (Локальная сеть) потери
|
|
(Одномодовый
mode)Торцевая поверхность Радиус
|
APC≥60 дБ (typ.65 дБ)
Протестировано JDSRM3750
Повторяемость
≤
|
|
0,1 дБ Рабочая
|
температура-400 C
|
|
° to
|
850 C Геометрия Требование
|
|
(Одномодовый mode)
НаконечникТорцевая поверхность Радиус
|
7 мм≤R≤12 мм (Для APC) 10 мм≤R≤25 мм (Для
Стандартный) Смещение вершины≤30μm (Для
Master) by
SU≤50nm Подрез cut-50nm
SU≤50nm Протестировано by
DORCZX-1 Применение Коммуникационные комнаты
FTTH (Волокно до дома) LAN (Локальная сеть) FOS(датчик оптоволокна)
|
Система оптоволоконной связи
Оборудование для подключения и передачи оптоволокна
Рекомендуемые продукты
Упаковка и доставка
Упаковка: 100/шт в одной картонной коробке или OEM.
Отгрузка: морем, воздухом, экспресс-доставкой: DHL/UPS/Fedex/EMS/TNT и т. д.
Доставка: 3-5 дней после оплаты, в зависимости от количества вашего заказа.
Фотографии с завода
FAQ – Оптоволоконный патч-корд SC/APC - SC/UPC
В1: В чем разница между разъемами SC/APC и SC/UPC?
A1: Разъемы SC/APC используют торцевую поверхность под углом 8° для уменьшения обратного отражения, в то время как разъемы SC/UPC имеют плоскую поверхность с ультраполированным контактом. APC обычно используется в CATV, FTTx и высокоточных сетях, в то время как UPC часто используется в приложениях передачи данных и телекоммуникаций.
В2: Этот патч-корд одномодовый или многомодовый?
A2: Это
одномодовый (SM) оптоволоконный патч-корд
, использующий симплексное волокно 9/125µм для передачи на большие расстояния и высокой скорости.
В3: Какие длины доступны?
A3: Стандартные длины включают
1 м, 2 м и 3 м, но мы можем настроить другие длины по запросу.В4: Какой материал оболочки используется?
A4: В кабеле используется
оболочка LSZH (Low Smoke Zero Halogen) 3,0 мм, которая является огнестойкой и безопаснее для установки внутри помещений.В5: Проверяются ли эти патч-корды перед отправкой?
A5: Да, каждый патч-корд
на 100% протестирован на заводе на вносимые потери и обратные потери с отслеживаемыми данными испытаний.В6: Каким стандартам соответствует продукт?
A6: Патч-корд соответствует стандартам
TIA/EIA-568-B.3 и Telcordia GR-326-CORE Issue 3
, обеспечивая стабильное качество и надежную работу.
В7: Где можно использовать этот патч-корд?
A7: Он идеально подходит для FTTH, FTTX, LAN, CATV, центров обработки данных и телекоммуникационных сетей.В8: Могу ли я заказать разъемы или длины по индивидуальному заказу?
A8: Да, типы разъемов (LC, FC, ST и т. д.) и длины кабелей по индивидуальному заказу доступны по запросу.
