Характер продукции
Обзор оптоволоконного кабеля ADSS
Оптический кабель ADSS (All-Dielectric Self-Supporting - самонесущий, полностью диэлектрический) предназначен для установки без использования проводящих металлических компонентов, что позволяет ему поддерживать собственный вес между опорами. Он подходит как для одномодовых, так и для многомодовых волокон, с конфигурациями, доступными для установки до 144 волокон.
Обычно используется для воздушной прокладки — от соединений «столб-здание» до междугородних соединений — кабели ADSS идеально подходят для применения в каналах в локальных сетях, кампусных петлях и внеплощадочных развертываниях. Полная кабельная система, включая подвесные фитинги, концевую арматуру и оконечные коробки, обеспечивает высокую надежность работы для полной цепи передачи.
Основные характеристики
-
Может быть установлен без отключения линий электропередач.
-
Отличные антитрекинговые (AT) характеристики, с максимальным рабочим напряжением оболочки до 25 кВ.
-
Легкий, малый диаметр конструкции минимизирует ветровую и ледовую нагрузку на опоры и столбы.
-
Возможность установки на большие пролеты — до 1000 м между опорами.
-
Высокая прочность на растяжение и широкий диапазон рабочих температур.
-
Длительный срок службы — до 30 лет.
Применение
-
Локальные, глобальные и городские сети
-
Развертывания FTTH и FTTX
-
Системы CATV и GPON/EPON
-
Центры обработки данных и широкополосная передача
-
Оконечные устройства
-
Городские и локальные сети
-
Сети обработки данных
-
Подключения тестового оборудования
-
Внутренняя проводка
-
Инфраструктура глобальной сети
Структура и технические характеристики
1. ADSS с одной оболочкой
| количество волокон |
структура |
волокон в трубке |
диаметр свободной трубки
(мм)
|
диаметр FRP/наполнителя (мм) |
Толщина внешней оболочки (мм) |
Справочный наружный
Диаметр
(мм) |
Справочный вес
(кг/км) |
| Оболочка из полиэтилена |
AT оболочка |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
9.8 |
83 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
9.8 |
86 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
10.0 |
89 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
10.5 |
99 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
12.0 |
124 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
15.2 |
176 |
189 |
Советы: все спецификации в приведенной выше таблице являются приблизительными данными, для получения более подробной информации,
пожалуйста, свяжитесь с нашими продавцами.
2. ADSS с двойной оболочкой
| количество волокон |
структура |
волокон в трубке |
диаметр свободной трубки
(мм)
|
диаметр FRP/наполнителя (мм) |
Толщина внешней оболочки (мм) |
Справочный наружный
Диаметр
(мм) |
Справочный вес
(кг/км) |
| Оболочка из полиэтилена |
AT оболочка |
| 4 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 6 |
1+6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 8 |
1+6 |
4 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 12 |
1+6 |
6 |
1.85 |
2.0/2.0 |
1.7±0.1 |
12.0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2.0/2.0 |
1.7±0.1 |
12.5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2.0/2.0 |
1.7±0.1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2.0/3.4 |
1.7±0.1 |
14.5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3.0/7.2 |
1.7±0.1 |
16.5 |
212 |
228 |
Советы: все спецификации в приведенной выше таблице являются приблизительными данными, для получения более подробной информации,
пожалуйста, свяжитесь с нашими продавцами.
|
Тип волокна
|
Затухание
(+20℃)
|
Пропускная способность
|
Длина волны отсечки оптического кабеля
|
|
@850nm
|
@1300nm
|
@1310nm
|
@1550nm
|
@850nm
|
@1300nm
|
| G.652 |
--- |
--- |
≤0.36dB/км |
≤0.22dB/км |
--- |
--- |
≤1260nm |
| G.655 |
--- |
--- |
≤0.40dB/км |
≤0.23dB/км |
--- |
--- |
≤1450nm |
| 50/125µm |
≤3.3dB/км |
≤1.2dB/км |
--- |
--- |
≥500MHz·км |
≥500MHz·км |
--- |
| 62.5/125µm |
≤3.5dB/км |
≤1.2dB/км |
--- |
--- |
≥200MHz·км |
≥500MHz·км |
---
|
Детали изображения
оптический кабель ADSS с одной оболочкой

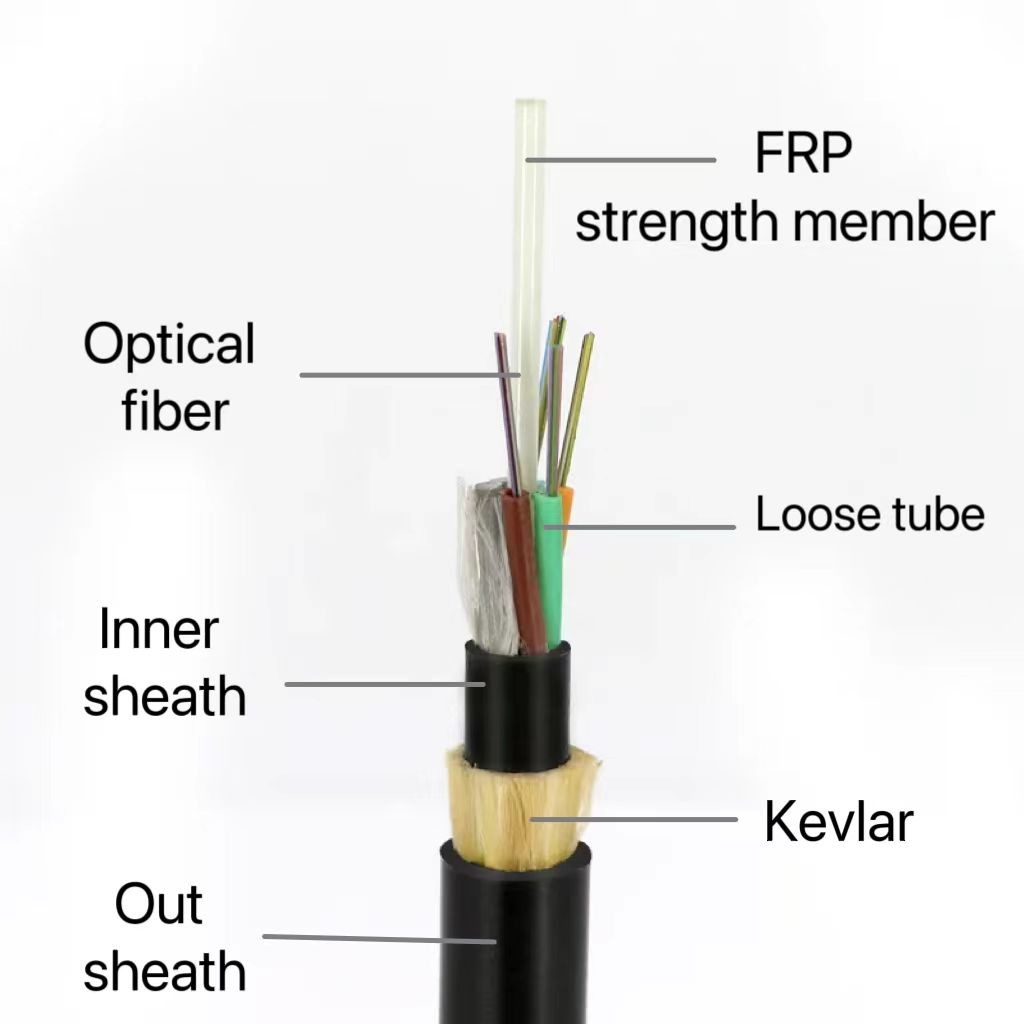

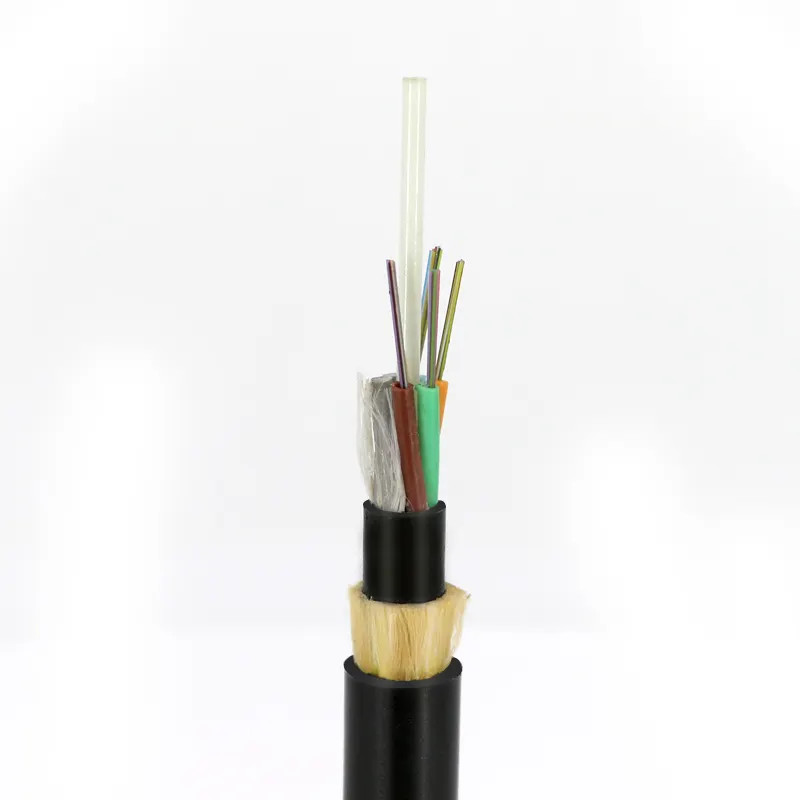

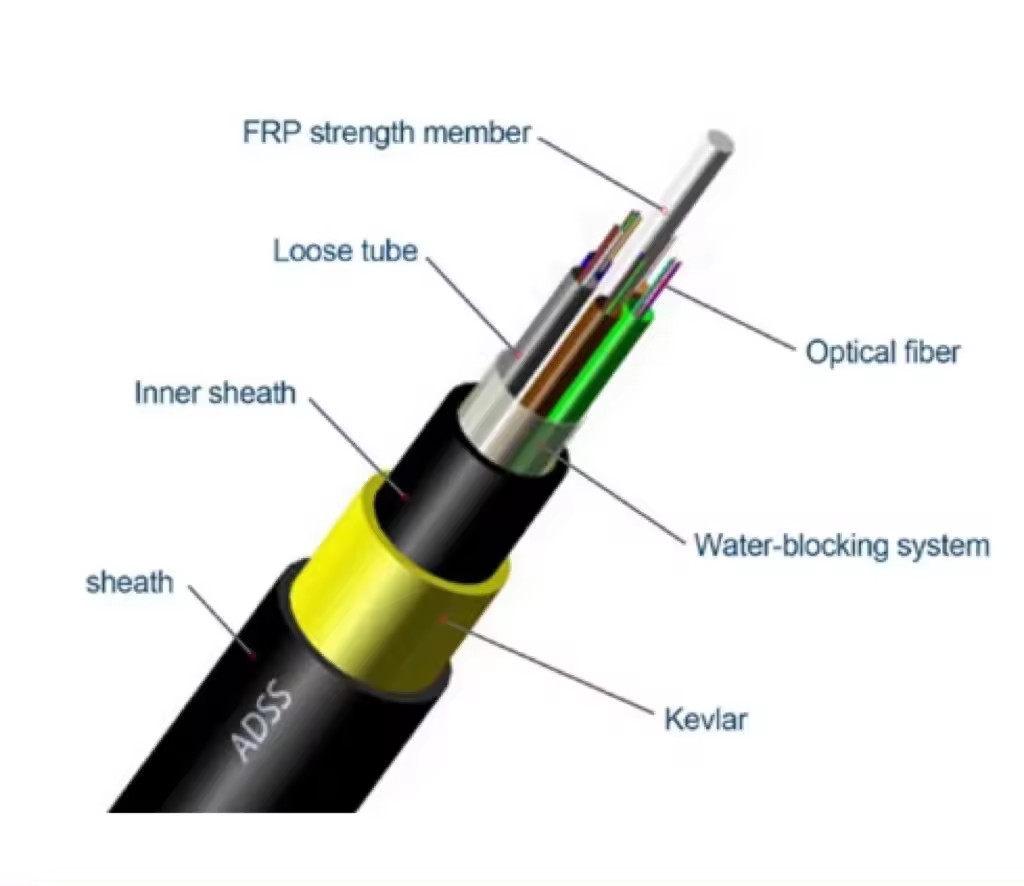

оптический кабель ADSS с двойной оболочкой
Упаковка:
1. Являетесь ли вы прямым поставщиком с завода?
Да. Мы являемся профессиональным производителем кабелей, специализирующимся на оптоволоконных кабелях, кабелях MPO breakout и оптоволоконных патч-кордах. Наша продукция экспортируется в Европу, Южную Америку и различные другие регионы.
2. Какова ваша основная продукция?
Наш ассортимент включает в себя наружные и внутренние оптоволоконные кабели, кабели FTTH drop, кабели ADSS, внутренние бронированные патч-корды и оптические патч-корды в конфигурациях SC, LC, FC, ST, MTP и MPO.
3. Каков гарантийный срок на продукцию?
Мы предоставляем 20-летнюю гарантию на оптоволоконные кабели.
4. Есть ли у вас сертификаты на сырье?
Да. Мы поддерживаем долгосрочные партнерские отношения с поставщиками сырья, сертифицированными по ISO9001 и RoHS.
