Характер продукции
Кабель связи 24 ядра AT/PE ADSS волоконно-оптический кабель
Все диэлектрическое самоподдерживающее 24 ядра ADSS волоконно-оптический кабель с 100m Span
Описание продукта
- Что?Строительство кабеля ADSS: - Что?
-
- Что?Сборка клетчатки - Что?
- 250 мкм волокна, помещенные в высокомодульные пластиковые свободные трубки
- Трубки, заполненные водонепроницаемым гелевым соединением
-
- Что?Центральное укрепление - Что?
- ФРП (волокно-укрепленный пластик) ядро, служащее неметаллическим элементом прочности
- Конфигурация трубки с узкими нитями, образующая компактное круглое ядро
-
- Что?Защитные слои - Что?
- Внутренняя оболочка: тонкое полиэтиленовое (ПЭ) покрытие
- Устойчивый слой: армированная арамидная пряжа
- Внешняя оболочка: ПЭ или антиотслеживающий материал (AT)
Особенности
Кабельные характеристики Описание:
Механические характеристики
Устойчивая к раздавлению конструкция с гибкой структурой
Единый элемент центральной прочности FRP
Водостойкая защита
Двухслойная уплотнение:
• 100% наполнение ядра
• Гидрофобное соединение свободных труб
Материальные преимущества
Гидролизоустойчивые высокопрочные трубы
Механические свойства стабильности при температуре
Защита от волокон
Специализированное заполнительное соединение для защиты оптических волокон
Применение
Подходит для метода воздушного укладки
Хранение / температура работы: -40°C~+70°C
Оптические характеристики
| Позиции |
Единица |
Спецификация |
| G652D |
| Диаметр поля режима |
1310 нм |
Ну, да. |
9.2±0.4 |
| 1550 нм |
Ну, да. |
10.4±0.5 |
| Диаметр облицовки |
Ну, да. |
124.8±0.7 |
| Некруговатость облицовки |
% |
≤0.7 |
| Ошибка концентричности корпуса |
Ну, да. |
≤0.5 |
| Диаметр покрытия |
Ну, да. |
245±5 |
| Нециркулярность покрытия |
% |
≤6.0 |
| Ошибка концентричности облицовки-покрытия |
Ну, да. |
≤12 |
| Длина волны отсечения кабеля |
nm |
acc≤1260 |
| Снижение (max.) |
1310 нм |
dB/km |
≤0.36 |
| 1550 нм |
dBkm |
≤0.22 |
Технические данные
|
Протяженность: 100 м
|
менее 110 кВ
|
24 ядра
|
|
Структурные
параметр
|
Компоненты центральной прочности: ФРП
|
Диаметр: 1,5 мм
|
|
Пропускная трубка (наполненная желей)
|
Внешний диаметр:1.8 мм
|
|
Внутренняя оболочка PE
|
Толщина: 0,9 мм
|
|
наружная оболочка PE
|
Толщина:1.8 мм
|
|
Технические
параметр
|
Внешний диаметр кабеля
|
100,0 мм
|
|
площадь поперечного сечения кабеля
|
950,03 мм2
|
|
Модель волокна
|
G.652D
|
|
Масса кабеля
|
85 кг/км
|
|
Номинальная прочность на растяжение (RTS)
|
10 кн
|
|
Минимально допустимое напряжение (MAT)
|
4kn
|
|
ЭДС
|
3.2kn
|
|
Модуль Янга
|
70,8 кн/мм2
|
|
Коэффициент теплового расширения
|
1.810-6/°C
|
|
Устойчивость Круса
|
Долгосрочные: 1100 н/100 мм
|
|
Краткосрочный:200 н/100 мм
|
|
Радиус наклона разрешения
|
Долгосрочный (при движении) 220 мм
|
|
Краткосрочный (при отложении) 360 мм
|
4-144 ядра ADSS волоконно-оптический кабель
|
Волокна
Считать
|
Структура |
Волокна
по трубке
|
Пропускная трубка
диаметр
(мм)
|
Диаметр ЦСМ
/диаметр прокладки ((мм)
|
Номинальная толщина
из верхней куртки ((мм)
|
Диаметр кабеля
(мм)
|
Кабель
Вес
(kg/km)
|
| 4 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 6 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
81 |
| 8 |
1+6 |
4 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 12 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
82 |
| 24 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
83 |
| 36 |
1+6 |
6 |
2.0±0.1 |
2.3/2.3 |
1.7 |
10.5±0.5 |
84 |
| 48 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
93 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.6/2.6 |
1.7 |
11.1±0.5 |
95 |
| 96 |
1+8 |
12 |
2.2±0.1 |
3.0/3.9 |
1.7 |
12.5±0.5 |
122 |
| 144 |
1+12 |
12 |
2.2±0.1 |
3.5/6.4 |
1.7 |
15.5±0.5 |
185 |

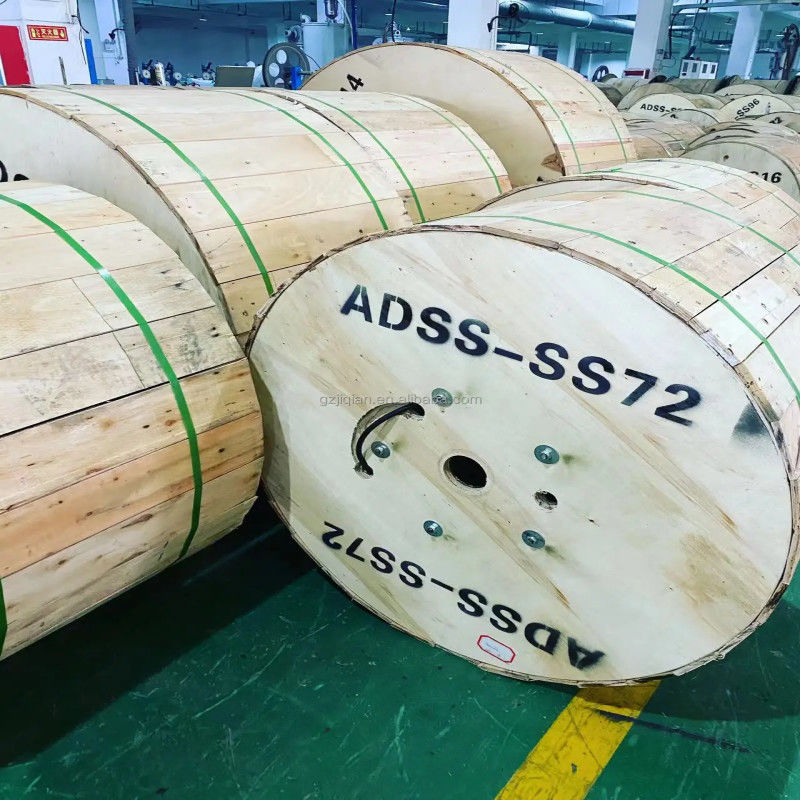

Подробная информация о пакете
Экспорт деревянный барабан, нормальная длина кабеля будет 2 км или 3 км.
Другие длины также доступны по требованию покупателя.
| Тип кабеля |
Барабан |
| Высота (мм) |
Ширина (мм) |
Внутренний диаметр в мм |
Длина
(km)
|
Тип барабана |
| ADSS-4 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-6 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-8 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-12 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-24 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-36 |
900 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-48 |
950 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-72 |
950 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-96 |
1000 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
| ADSS-144 |
1200 |
760 |
500 |
2 |
Стеклянные деревянные барабаны |
Примечание: Обычно мы прилагаем только отчет о испытаниях на упаковке, но ваш запрос также доступен.
Например:
A.Название компании
B.Общий вес/чистая масса
C.Вид волокна
D.Длина кабеля
Частые вопросы
1Вы торговая компания или производитель?
Мы производитель с 10-летним опытом, мы специализируемся на исследованиях, разработке и производстве
Наша фабрика находится в городе Гуанчжоу, добро пожаловать навестить нас!
2- О качестве?
Мы проверим все волокна, когда закончим производство.
После подтверждения цены вы можете запросить бесплатные образцы для проверки нашего качества.
3- Вы можете принять небольшой заказ?
Мы поддерживаем новые проекты наших клиентов, поскольку мы знаем, что бизнес всегда начинается с небольшого заказа.
4- Сколько у вас сроков доставки?
Обычно около 3-7 рабочих дней, это в основном зависит от количества заказа.
Но будьте уверены, что мы организуем ваши товары как можно скорее после оплаты.
5- Вы можете принять OEM-сервис?
Да, мы приветствуем OEM-сервис. Мы можем напечатать ваш логотип на продукте. Любая идея от вас доступна.
