Главная страница ПродукцияВычисляйте кабель оптического волокна 8Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions Figure 8 Fiber Optic Cable With Aluminum Tape / Steel Tape Armored Design And Self-Supporting For Harsh Weather Conditions
Контакт

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий

Количество мин заказа : 1 км.
Место происхождения: Гуанчжоу, Китай Фирменное наименование: JQ
Сертификация: ISO9001 Номер модели: GYTC8Y/GYTC8A

Подробная информация
Диаметр волокна: 9/125 мкм Радиус изгиба: 20D
Куртка: Ультрафиолетовый PE Диаметр оболочки: 125.0±0.1
Система блокировки воды: Заполняя смесь Использование кабеля: На улице
Внешний диаметр: 70,0-9 мм. Самообеспечение: Провод из стали
Силовой член: Арамидная пряжа
Выделить:

9.0 мм Рисунок 8 Волоконно-оптический кабель

,

Самоподдерживающийся волоконно-оптический кабель

Характер продукции

4-ядерный 6-ядерный 12-ядерный Фигура 8 Волоконно-оптический кабель с стальной проволокой Мини-фигура 8 Кабель Gyxtc8y Gyxtc8a

Описание продукта

Рисунок 8 Волоконно-оптический кабель
  • Самообеспечение:Рисунок 8 Волоконно-оптический кабель предназначен для самоподдержки, исключая необходимость в дополнительном оборудовании или конструкциях.
  • Стержня из стали:Кабель укреплен проволокой, обеспечивающей высокую прочность и поддержку для воздушных установок.
  • Ультрафиолетовый пиэтилен:Кабель покрыт ультрафиолетовым PE-материалом, который обеспечивает отличную защиту от суровых погодных условий и ультрафиолетового излучения.
  • Алюминиевая лента/стальная лента бронированная:Кабель бронирован либо алюминиевой лентой, либо стальной лентой, обеспечивая дополнительную защиту от грызунов, влаги и других внешних факторов.

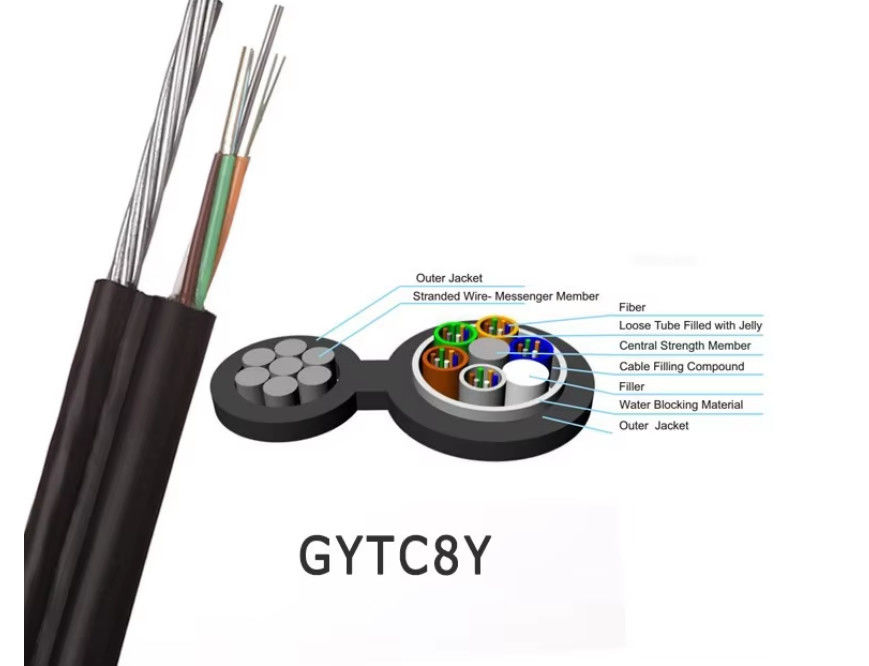

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 0

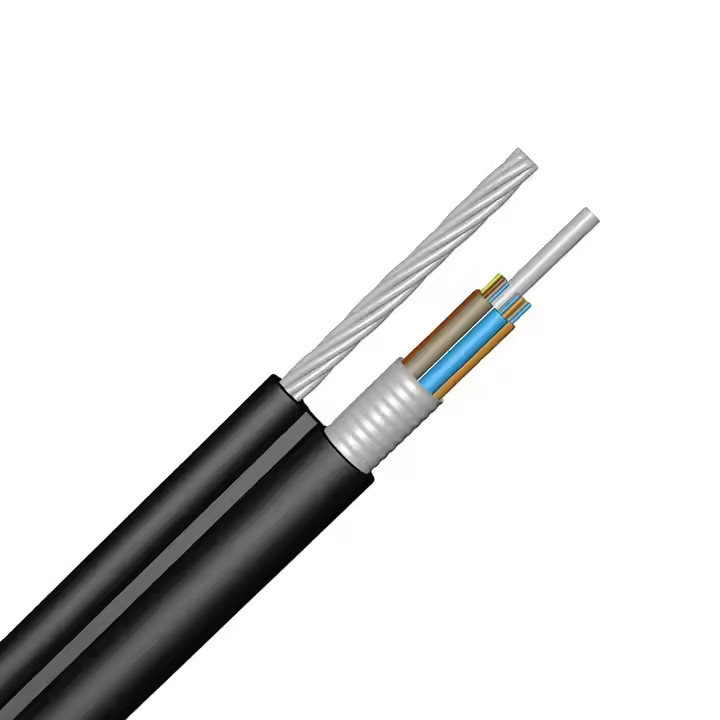

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 1

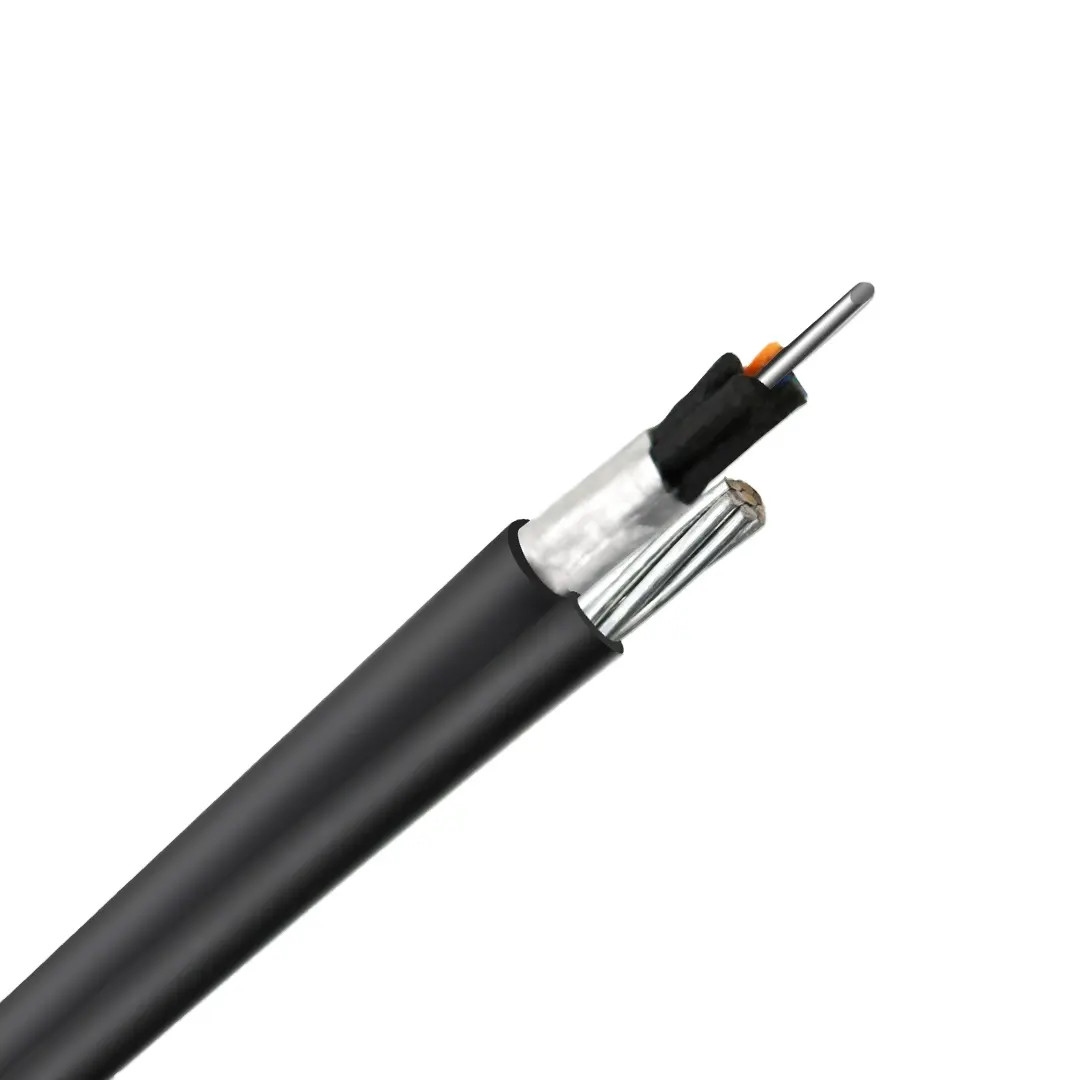

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 2



Структура и параметры кабеля
Волокна
Номер
Стержни из стальной стали
диаметр
Развязанные
трубка
Толщина оболочки
(номинальный*)
Подключить
Размер
Размер кабеля
В*Х
(номинальный **)
Вес
(приблизительно)
мм
мм
мм
мм
мм
В кг/км
6
1.6
2.5
1.5
1.5*1.5
6.8*11.5
70
12
1.6
3
1.5
1.5*1.5
7.4*12.0
77



* Номинальная толщина оболочки может иметь допустимую допустимость ± 0,2 мм.
** Номинальные габариты кабеля могут иметь допустимое допустимое значение ±0,5 мм.

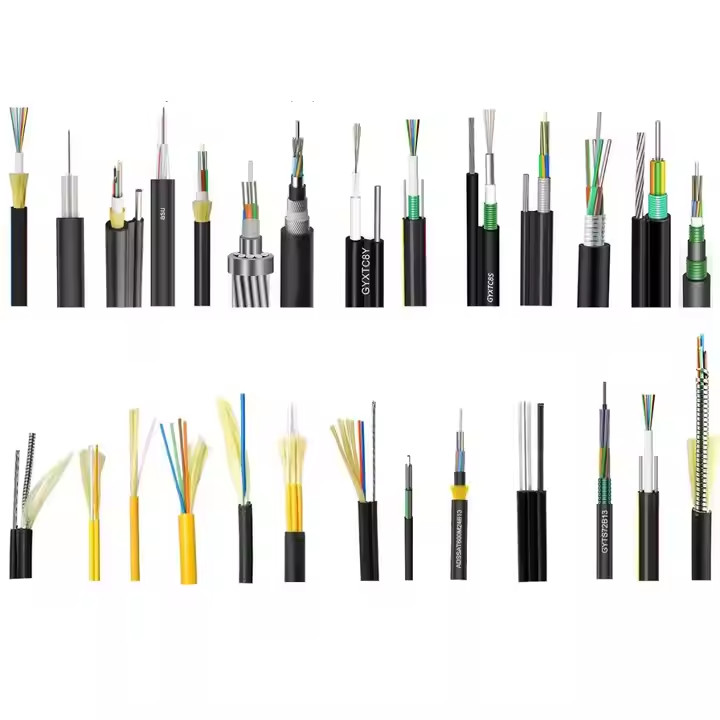

 Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 3



Производительность оптического волокна
Производительность кабельного оптического волокна (ITU-T Rec. G.652D)

Тип кабеля
Количество волокон
Макс. Волокно в трубках
Масса кабеля в кг/км
Диаметр кабеля ((мм)
Прочность натяжения длительный/короткий срок N
Противоположность длинному/короткому сроку N/100MM
GYXTC8S 2 ~ 8
2 ~ 8
8
117
8.1*16.9
2000/6000
300/1000
GYXTC8S 10 ~ 12
10 ~ 12
12
121
8.3*17.0
2000/6000
300/1000
С/Н
Положение
Метод испытания
Условие принятия
1
Прочность на протяжение IEC 794-1-E1
_Нагрузка: 5,0 КН _Длина кабеля под нагрузкой: 50 м
- Время загрузки: 1 минута.
- Изменение потери £ 0,1 дБ @1550 нм
- Никаких переломов волокон и повреждений оболочки.
2
Испытание сдавливания
IEC 794-1-E3
- Нагрузка: 1,0 КН/100 мм
- Время загрузки: ≥1 мин.
- Изменение потери £ 0,1 дБ @1550 нм
- Никаких переломов волокон и повреждений оболочки.
3
Устойчивость к ударам
IEC 794-1-E4
- Точки воздействия: 3
- Время за балл: 1
- Энергия удара: 4,5 Нм
- Радиус головы молотка: 12,5 мм
- Изменение потери £ 0,1 дБ @1550 нм
- Никаких переломов волокон и повреждений оболочки.
4
Повторное изгибание
IEC 794-1-E6
- радиус изгиба: 20 х кабеля
- Нагрузка: 150 Н
- Скорость наклона: 3 сек/цикл
- Номер цикла: 30
- Изменение потери £ 0,1 дБ @1550 нм
- Никаких переломов волокон и повреждений оболочки.
5
Скручивание
IEC 794-1-E7
- Длина: 1 м
- Нагрузка: 150 Н
- Угол поворота: ±90°
- Скорость поворота: 1 мин/цикл
- Номер цикла: 10
- Изменение потери £ 0,1 дБ @1550 нм
- Никаких переломов волокон и повреждений оболочки.
6
Испытание проникновения воды
IEC 794-1-F5B
- Высота воды: 1 м
- Длина образца: 3 м
- Продолжительность испытания: 24 часа
- Никакая вода не должна протекать с противоположного конца кабеля.
7
Испытание температурного цикла
IEC 794-1-F1
- Степень температуры:
+20oC→-40oC→+70oC →+20oC
- Время на каждом этапе: 12 часов
- Количество циклов: 2
- Изменение потери £ 0,05 дБ/км@1550 нм
- Никаких переломов волокон и повреждений оболочки.
8
Соединенный поток
IEC 794-1-E14
- Длина образца: 30 см
- Температура: 70°C ± 2°C
- Время: 24 часа
- Никакого соединенного потока.
Номер модели
GYTC8Y
Структура
Единица
Параметр
Количество волокон
волокна
4 ~ 30
32 ~ 60
62 ~ 72
74 ~ 84
86 ~ 96
Элемент
- Я...
5
6
7
8
Диаметр свободной трубы
мм
1.75
2.05
2.05
2.1
2.1
Ядра по трубке (не более)
- Я...
6
12
12
Центральный прочность член/PE оболочки (при необходимости)
мм
1.4
1.6
2.2
1.8 (2.9)
1.8 (3.5)
Диаметр кабеля (No.)
мм
9.1
9.9
10.5
11.2
11.8
Вес (приблизительно)
В кг/км
133
152
175
180
190

Технические параметры:

Наименование продукта
GYTC8A/GYTC8Y
Тип волокна
G652D/ G657A
Цвет волокна
Желтый / Аква / Розовый / Красный / Черный / Белый или на заказ
Применение
Сеть связи, антенна, прямые погруженные, каналы, т.д.
МОК
1000 метров
Время выполнения
В течение 15 дней или переговоров
Оплата
Paypal / TT / DP или переговоры
Морская перевозка
Экспресс-перевозки/морские грузовые перевозки/воздушные грузовые перевозки/земные перевозки

* Стандартная длина: 1000 м;доступны другие длины
*Вышеприведенное только предложение для погрузки контейнеров, пожалуйста, обратитесь в наш отдел продаж для конкретного количества

Упаковка и перевозка:

Упаковка и перевозка

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 4

Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 5



Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 6
Добро пожаловать на наш завод!
Пожалуйста, используйтеСчастливые рукичтобы сканировать код и добавить меня в WhatsApp.
Рисунок 8 Волоконно-оптический кабель с алюминиевой лентой / стальной лентой бронированный дизайн и самоподдержка для суровых погодных условий 7
