Характер продукции
48 ядра GYTS G652D однорежимный наружный бронированный волоконно-оптический кабель
Спецификация
Модель: GYTS-48B1.3
Волокно: SM G652D
Бронетанковая: стальная лента
Диаметр куртки: 9 мм
Материал куртки: HDPE
Длина кабеля: 4 км/барабан
Простая спецификация:
Пробная длина волны: 1310/1550 нм
при 1310 нм: ≤ 0,35 дБ
при 1550 нм:≤0.23 дБ
Оптические характеристики:
| |
|
G.652D |
50/125 мкм |
62.5/125мм |
| Ослабление (+20°C) |
@850nm |
|
≤ 3,0 дБ/км |
≤ 3,0 дБ/км |
| @1300nm |
|
≤1,0 дБ/км |
≤1,0 дБ/км |
| @1310nm |
≤ 0,36 дБ/км |
|
|
| @1550nm |
≤ 0,22 дБ/км |
|
|
| Пропускная способность (класс А) |
@850nm |
|
≥ 500 МГц·км |
≥ 200 МГц·km |
| @1300nm |
|
≥ 1000 МГц·km |
≥ 600 МГц·km |
| Численная диафрагма |
|
0.200±0.015NA |
0.275±0.15NA |
| Длина волны кабеля |
≤ 1260 нм |
|
Одномодный и многомодный, до 288 ядер Добро пожаловать на ваш запрос!
Температура работы: от -20 до +60°C
Другие модели доступны ((один/двойной пиджак) 2F, 4F, 8F, 12F, 24F, 48F, 72F, 96F, 128F, 144F.
Имеет хорошие механические свойства и температурные характеристики.
Сам по себе материал свободной трубы обладает хорошей водостойкостью и высокой прочностью.
Трубка заполнена специальным жиром для защиты волокна.
Специально разработанная компактная структура кабеля эффективно предотвращает оттягивание корпуса.
ПЕ куртка имеет отличную устойчивость к УФ-излучению,обеспечить водонепроницаемость кабеля.
Напущенная трубка заполнена специальным водонепроницаемым соединением.

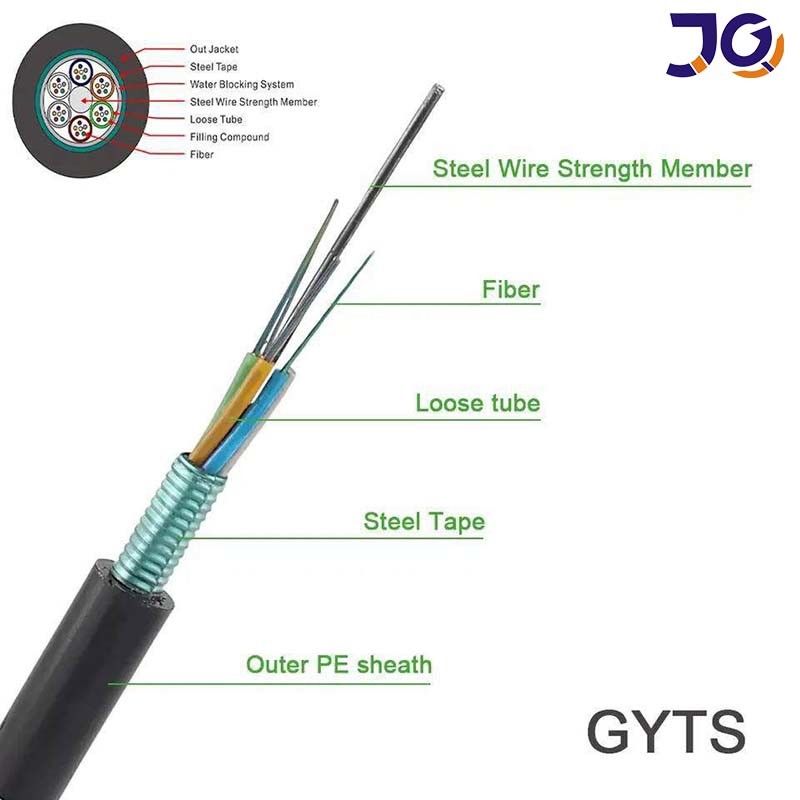

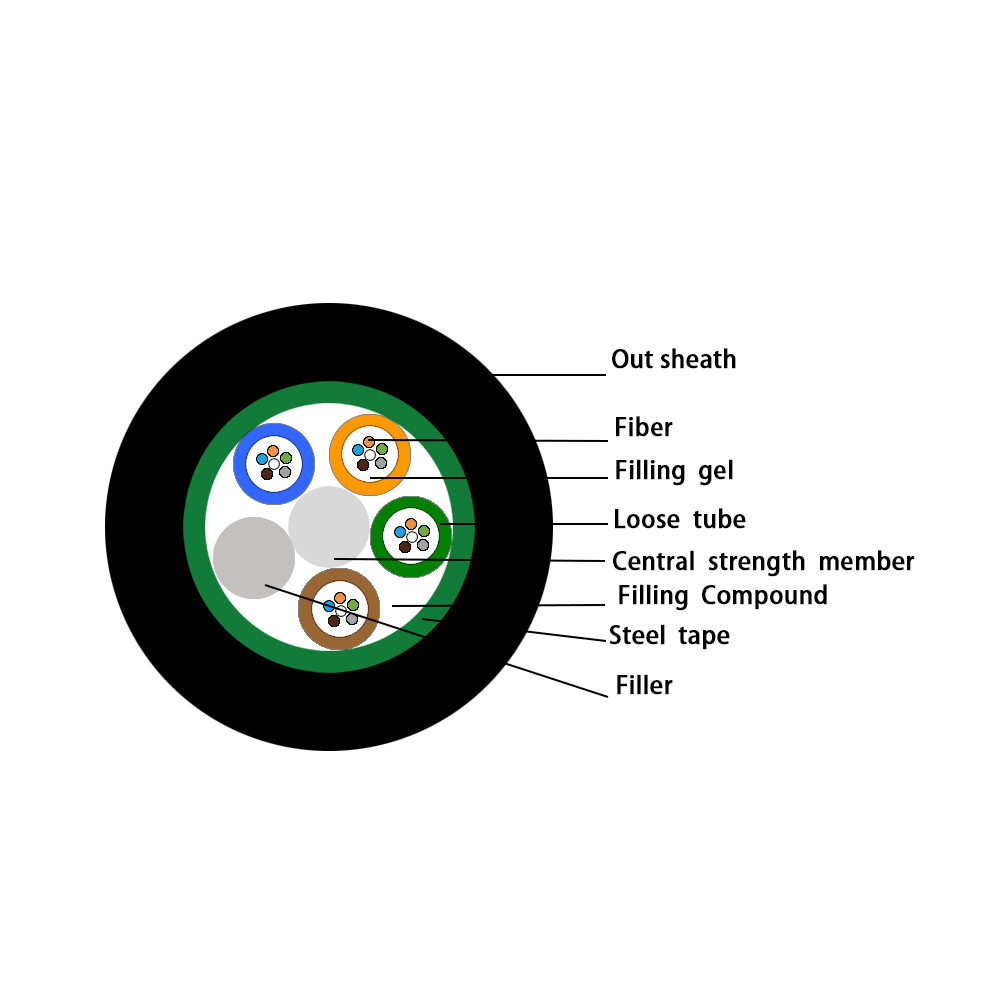

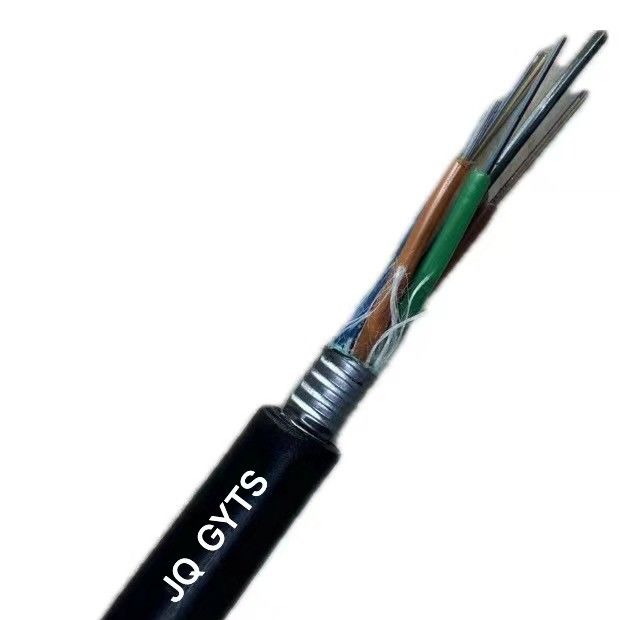

Кабельное изображение
Оптические характеристики
| Положения |
Единица |
Спецификация |
| G652D |
| Диаметр поля режима |
1310 нм |
Ну, да. |
9.2±0.4 |
| 1550 нм |
Ну, да. |
10.4±0.5 |
| Диаметр облицовки |
Ну, да. |
124.8±0.7 |
| Некруговатость облицовки |
% |
≤0.7 |
| Ошибка концентричности корпуса |
Ну, да. |
≤0.5 |
| Диаметр покрытия |
Ну, да. |
245±5 |
| Нециркулярность покрытия |
% |
≤6.0 |
| Ошибка концентричности облицовки-покрытия |
Ну, да. |
≤12 |
| Длина волны отсечения кабеля |
nm |
acc≤1260 |
| Снижение (max.) |
1310 нм |
dB/km |
≤0.36 |
| 1550 нм |
dBkm |
≤0.22 |
Технические параметры
Волокна
Граф. |
Диаметр
(МИ) |
Вес
(KG/KMI) |
Минимальный радиус изгиба |
Ми. Напряжение.
(N) |
Сдавливать
(N/100MMl) |
| Статика |
Динамическая |
Долгосрочные |
Краткосрочный |
Долгосрочные |
Краткосрочный |
| 2-30 |
9.8 |
95 |
10
Времена
из
Диаметр
|
20
Времена
из
Диаметр
|
1500 |
600 |
1000 |
300 |
| 32-36 |
10.3 |
115 |
1500 |
600 |
1000 |
300 |
| 38-60 |
10.7 |
115 |
1500 |
600 |
1000 |
300 |
| 62-72 |
11.3 |
140 |
1500 |
600 |
1000 |
300 |
| 74-96 |
12.9 |
175 |
1500 |
600 |
1000 |
300 |
| 98-120 |
14.4 |
210 |
1500 |
600 |
1000 |
300 |
| 122-144 |
15.8 |
245 |
1500 |
600 |
1000 |
300 |
| 146-216 |
16.3 |
260 |
1500 |
600 |
1000 |
300 |
| 218-240 |
19.5 |
345 |
1500 |
600 |
1000 |
300 |
| 242-288 |
21.7 |
415 |
1500 |
600 |
1000 |
300 |
Применение
Подходит для наружного применения в каналах и на воздушной поверхности
Упаковка и доставка

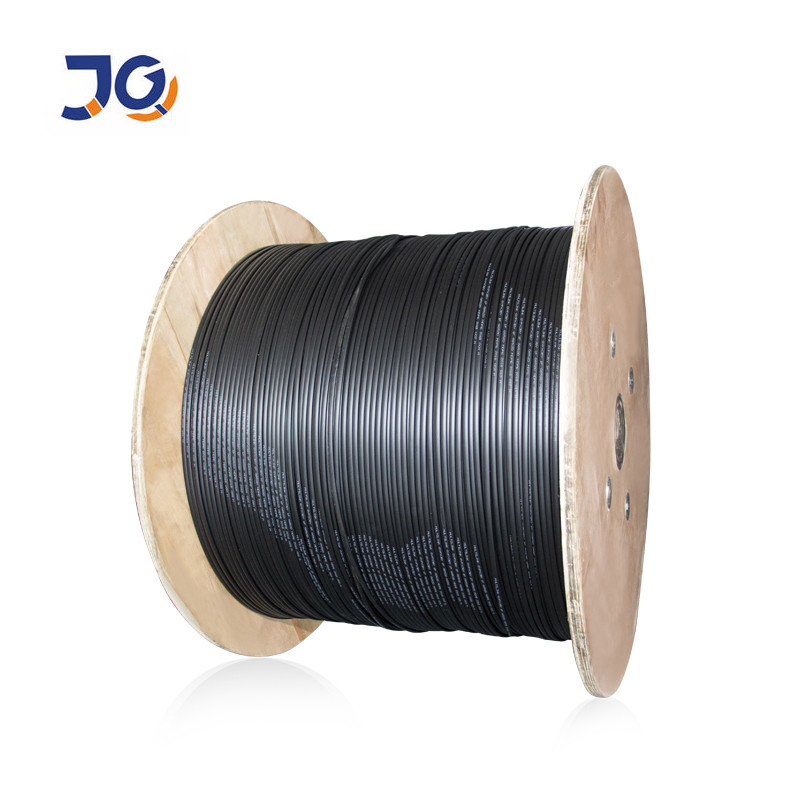

1KM 2KM 3KM 4KM 5KM В одном деревянном барабане, другие длины могут быть настроены
Чтобы лучше обеспечить безопасность ваших товаров, будут предоставлены профессиональные, экологически чистые, удобные и эффективные услуги по упаковке.
Мы поддерживаем OEM и настраиваем продукты.
