24 48 96 Самоподдерживающийся воздушный корпус фиг. 8 Волоконно-оптический кабель однорежимный G652d бронированный GYTC8S GYTC8A

Характер продукции

Схема 8 Волоконно-оптический кабель Gytc8a Gytc8

Спецификация кабеля
Наименование товара: кабель GYTC8S
Оптический режим: одиночный режим/мультимодный режим
Диаметры волокон:G652, G655, 50/125μm, 62,5/125μm
Общее количество волокон:2-144
Радиус изгиба (статический/динамический):10D/20D
Продолжительность жизни: более 25 лет

Применение

Самоподдерживающаяся воздушная сеть,местная сеть,местная сеть,сеть дистанционной связи

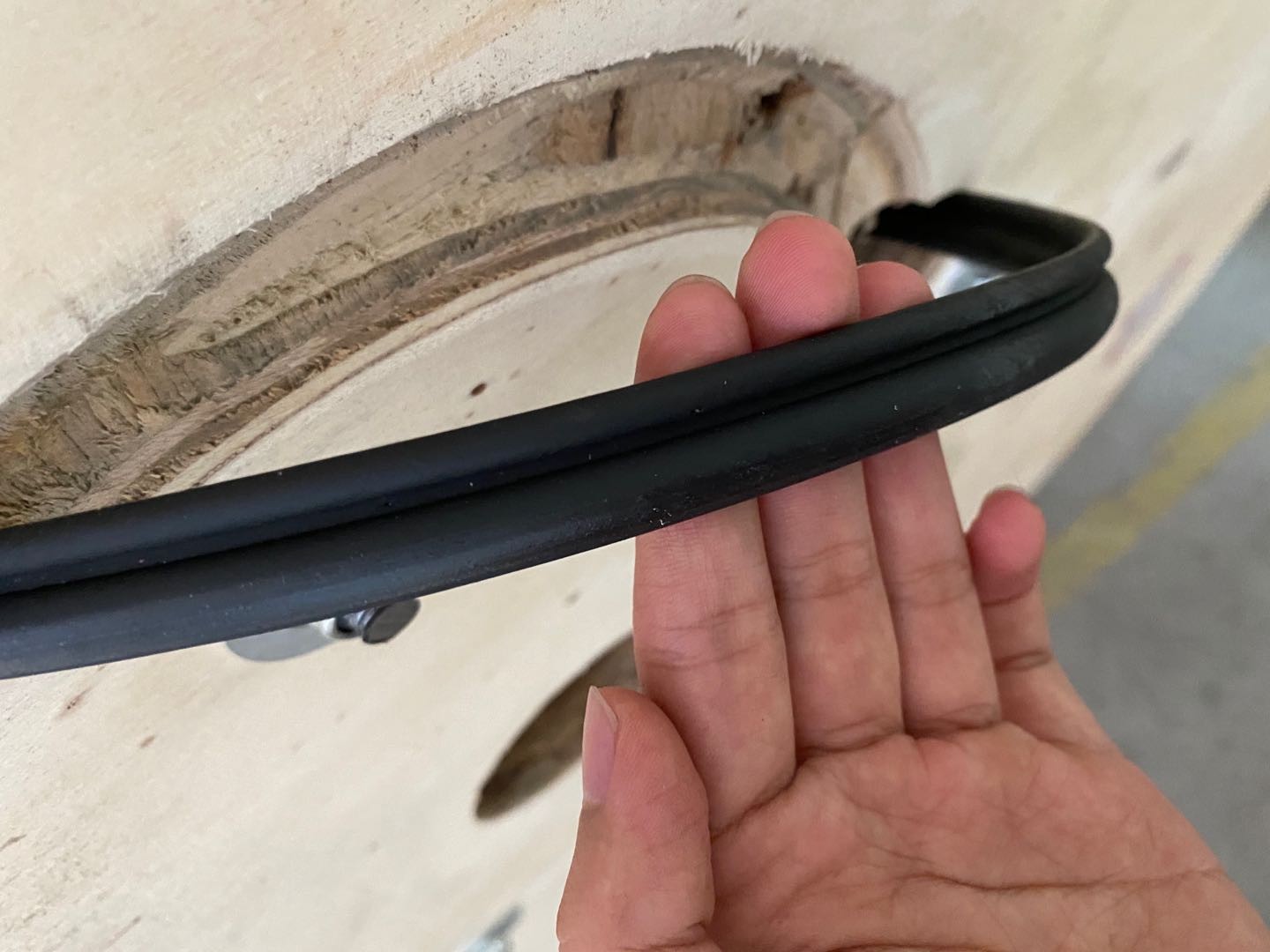

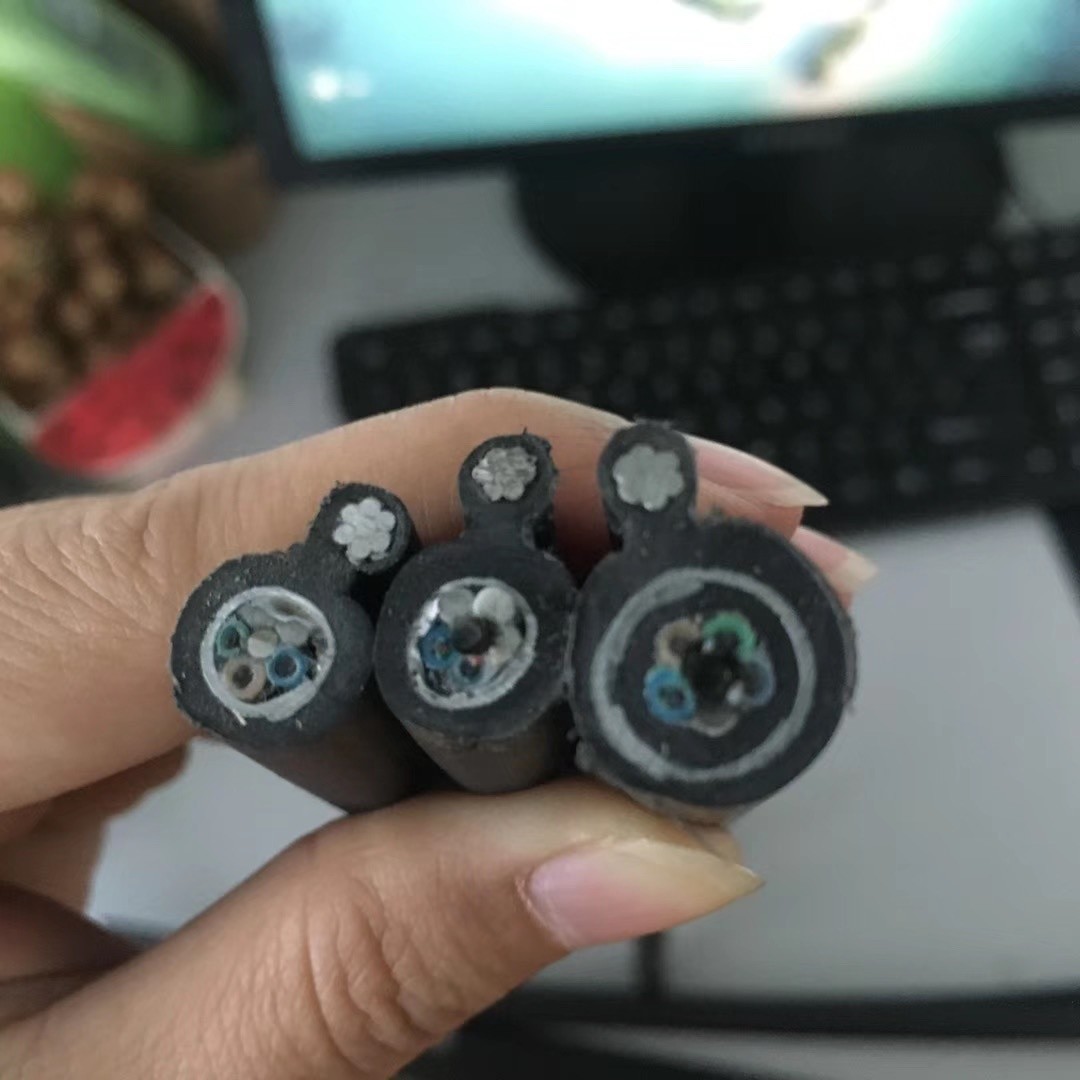

Изображение продукта



Оптические характеристики

		G.652D	50/125 мкм	620,5/125 мкм
Ослабление (+20°C)	@850nm		≤ 3,0 дБ/км	≤ 3,0 дБ/км
	@1300nm		≤1,0 дБ/км	≤1,0 дБ/км
	@1310nm	≤ 0,36 дБ/км
	@1550nm	≤ 0,22 дБ/км
Пропускная способность (класс А)	@850nm		≥ 500 МГц·км	≥200 МГц·км
	@1300nm		≥ 1000 МГц·км	≥ 600 МГц·км
Численная диафрагма			0.200±0.015NA	0.275±0.015NA
Длина волны отсечения кабеля λcc		≤ 1260 нм



Технические параметры

Производительность	Долгосрочные	Краткосрочные
Макс.Напряжение ((N)	3500	7000
Макс. Раздавливаю.	300	1000
Сопротивление ((N/100mm2)	30D ((Динамический)	15D ((статический)
Температура хранения и эксплуатации	-40°C до +70°C

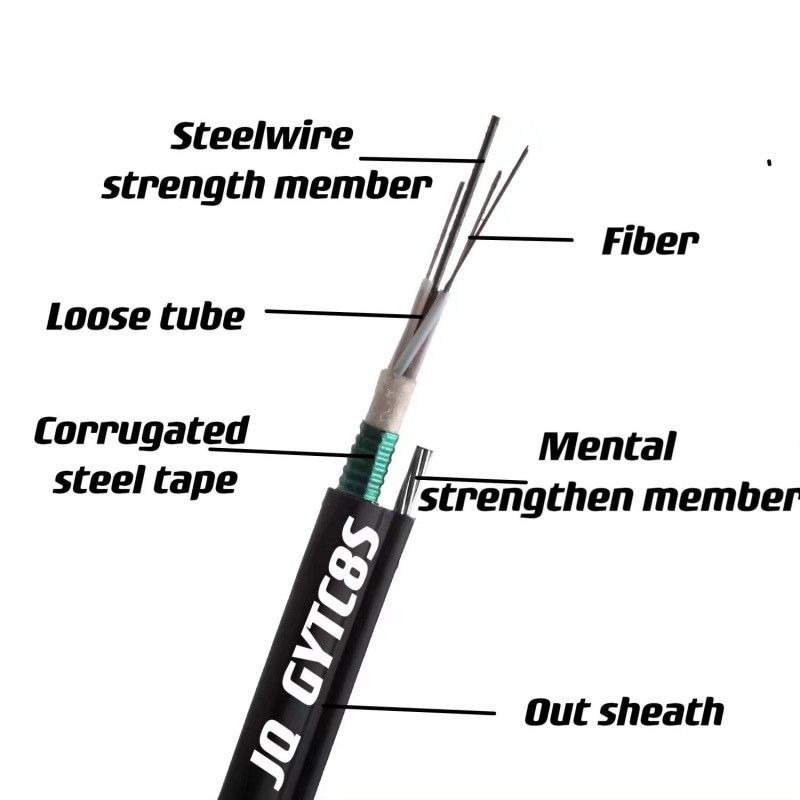

Структура
Рисунок 8 Небронированный волоконный кабель состоит из:
1- Застрявшая свободная трубка.
2.Стальная проволока прочность член
3Соединение для наполнения ядра
4.Наполнители
5Фосфатированная или оцинкованная стальная проволока
6.PE-оболочка

Стандарты и сертификаты
Кабель из оптических волокон соответствует стандарту YD/T 769-2003, IEC60794-1
Сертификат: CE ROHS ISO9001

Детали упаковки

1 км/2 км/3 км/4 км/5 км на деревянный барабан

Морская перевозка

По морю/по воздуху или экспресс-доставка,зависит от количества заказа

Время выполнения:
