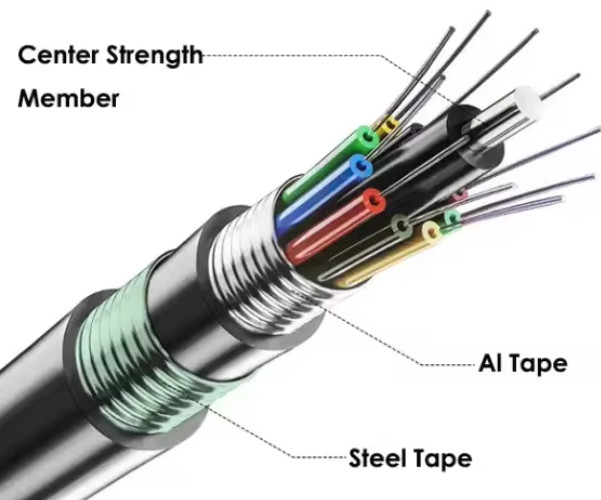

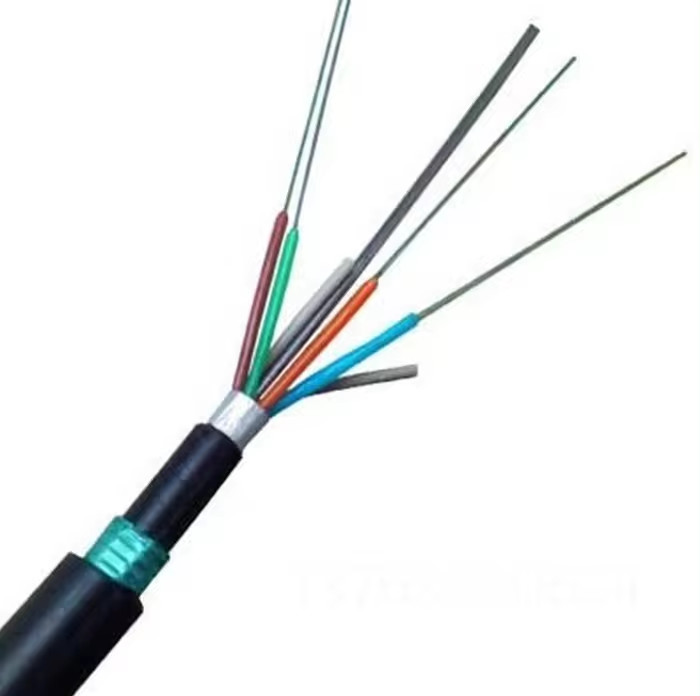

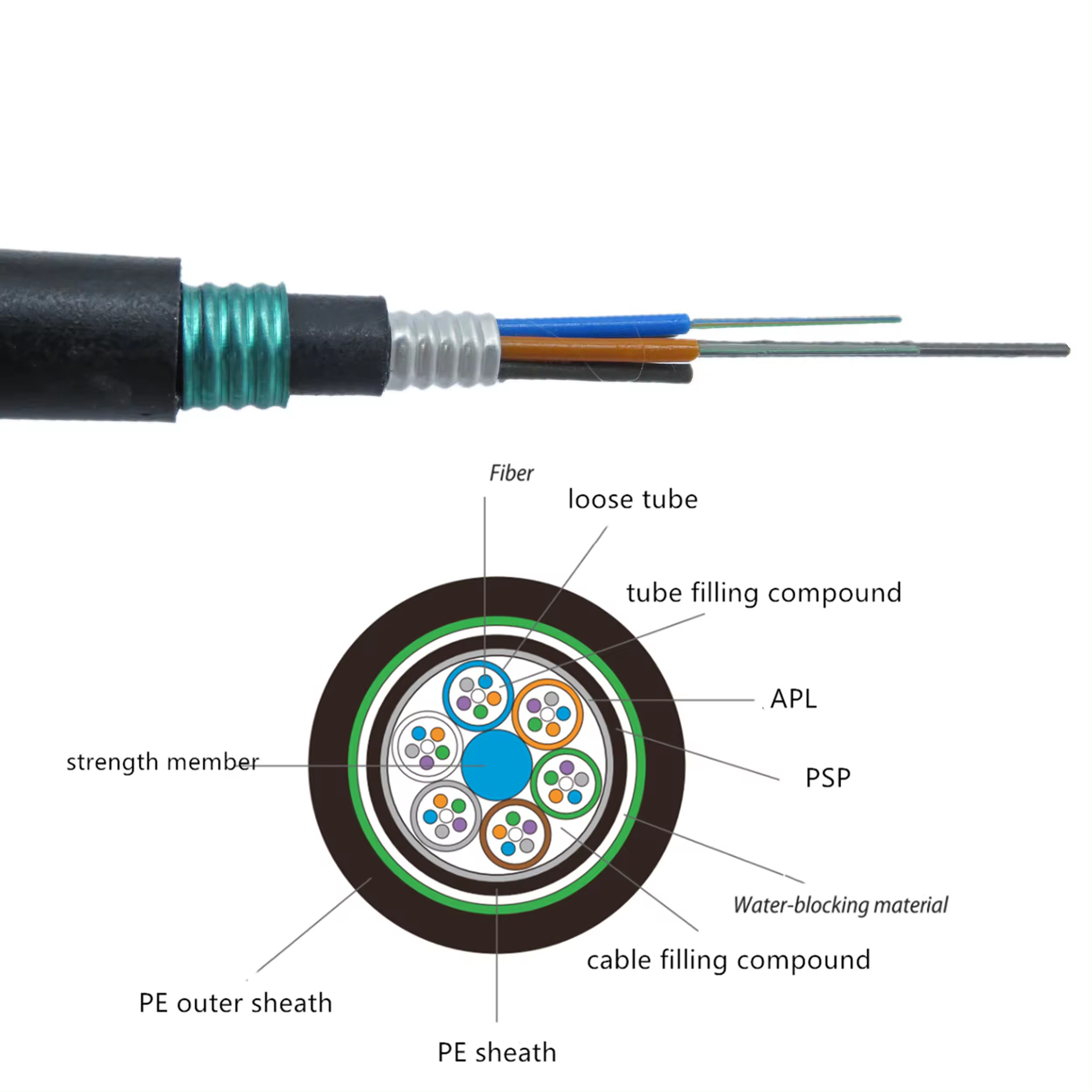

Кабель GYTA53 изготавливается путем вставки 250 мкм волокна в свободную трубку, сделанную из материала с высоким модулем, заполненного водоотталкивающим соединением.Для некоторых ядер, металлически усиленное ядро необходимо экструдировать слоем полиэтилена (PE).и разрыв в ядре заполняется водоотталкивающим наполнителемПосле продольного обертывания алюминиевой ленты (APL), покрытой пластмассой, экструдируется полиэтиленовая внутренняя оболочка.и двойная покрытая пластиковая лента (PSP) продольно завернута и экструдирована в полиэтиленовую оболочку для образования кабеля.
Применение:
Применяется в зданиях кампуса в сети подключения, сети дальнего следования, системе магистральных линий, локальной петли или ветви, сильной наружной влажной среде, изменениях температуры в окружающей среде.
Параметр волокна:
| Положение |
Единица |
Спецификация |
| Тип волокна |
G.652D |
|
Диаметр поля режима
|
1310 нм |
мм |
9.2±0.4 |
| 1550 нм |
мм |
100,4±0.8 |
| Диаметр облицовки |
мм |
125.0±1 |
| Некруглость облицовки |
% |
≤ 1.0 |
| Ошибка концентричности ядра/обшивки |
мм |
≤ 0.5 |
| Диаметр покрытия |
мм |
245±5 |
| Покрытие нециркулярность |
% |
≤ 6.0 |
| Ошибка концентричности покрытия/обшивки |
мм |
≤ 12.0 |
| Длина волны отсечения кабеля |
nm |
≤ 1260 |
|
Коэффициент ослабления
|
1310 нм |
dB/km |
0.36 |
| 1550 нм |
dB/km |
≤ 0.22 |
| Уровень нагрузки |
Кпси |
≥ 100 |
Размеры кабельных конструкций
|
Количество волокон
|
Структура
|
Волокна на трубку
|
Диаметр свободной трубы (мм)
|
ЦСМ
Диаметр/диаметр блока (мм)
|
Номинальная толщина верхней куртки
(мм)
|
Диаметр кабеля/высота (мм)
|
Масса кабеля (кг/км)
|
| 4 |
1+5 |
4 |
10,8±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 6 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 8 |
1+5 |
8 |
10,9±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 12 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 24 |
1+5 |
6 |
10,85±0.1 |
1.4/1.4 |
1.4 |
8.5±0.3 |
75 |
| 36 |
1+6 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
80,8±0.3 |
85 |
| 48 |
1+5 |
12 |
1.95±0.1 |
1.5/1.5 |
1.6 |
90,3±0.3 |
90 |
| 60 |
1+5 |
12 |
1.95±0.1 |
1.6/1.6 |
1.6 |
90,3±0.3 |
90 |
| 72 |
1+6 |
12 |
1.95±0.1 |
20,020 |
1.6 |
90,6±0.3 |
95 |
| 96 |
1+8 |
12 |
1.95±0.1 |
1.4/3.2 |
1.6 |
11.5±0.3 |
120 |
| 144 |
1+12 |
12 |
1.95±0.1 |
2.0/5.7 |
1.8 |
14.2±0.3 |
185 |
| 216 |
1+6+12 |
12 |
1.95±0.1 |
20,020 |
1.8 |
14.5±0.3 |
200 |
| 288 |
1+9+15 |
12 |
1.95±0.1 |
2.0/3.7 |
1.8 |
16.2±0.3 |
240 |
|
Мы производим и тестируем кабели в соответствии со следующим стандартом:
| Механические характеристики |
| Максимальная производительность напряжения |
IEC 60794-1-2-E |
| Операция "Напряжение" |
IEC 60794 ≈1-2-E1 |
| Испытание сдавливания |
ИЭК 6079 ¥1-2-E3 |
| Испытание воздействия |
IEC 60794-1-2-E4 |
| Повторное изгибание |
IEC 60794-1-2-E6 |
| Испытание искривления |
IEC 60794 ≈1-2-E7 |
| Сгибание кабеля |
IEC 60794-1-2-E11A |
| Коэффициент ослабления |
ITU-T G.652 |
| Структурное испытание |
IEC-60793-1-20 |
| Экологическая эффективность |
| Температурный цикл |
IEC 60794-1-2-F1 |
| Проникновение воды |
IEC 60794‐1‐F5B |
| Поток заполнения соединений |
IEC 60794-1-E14
|
Упаковка

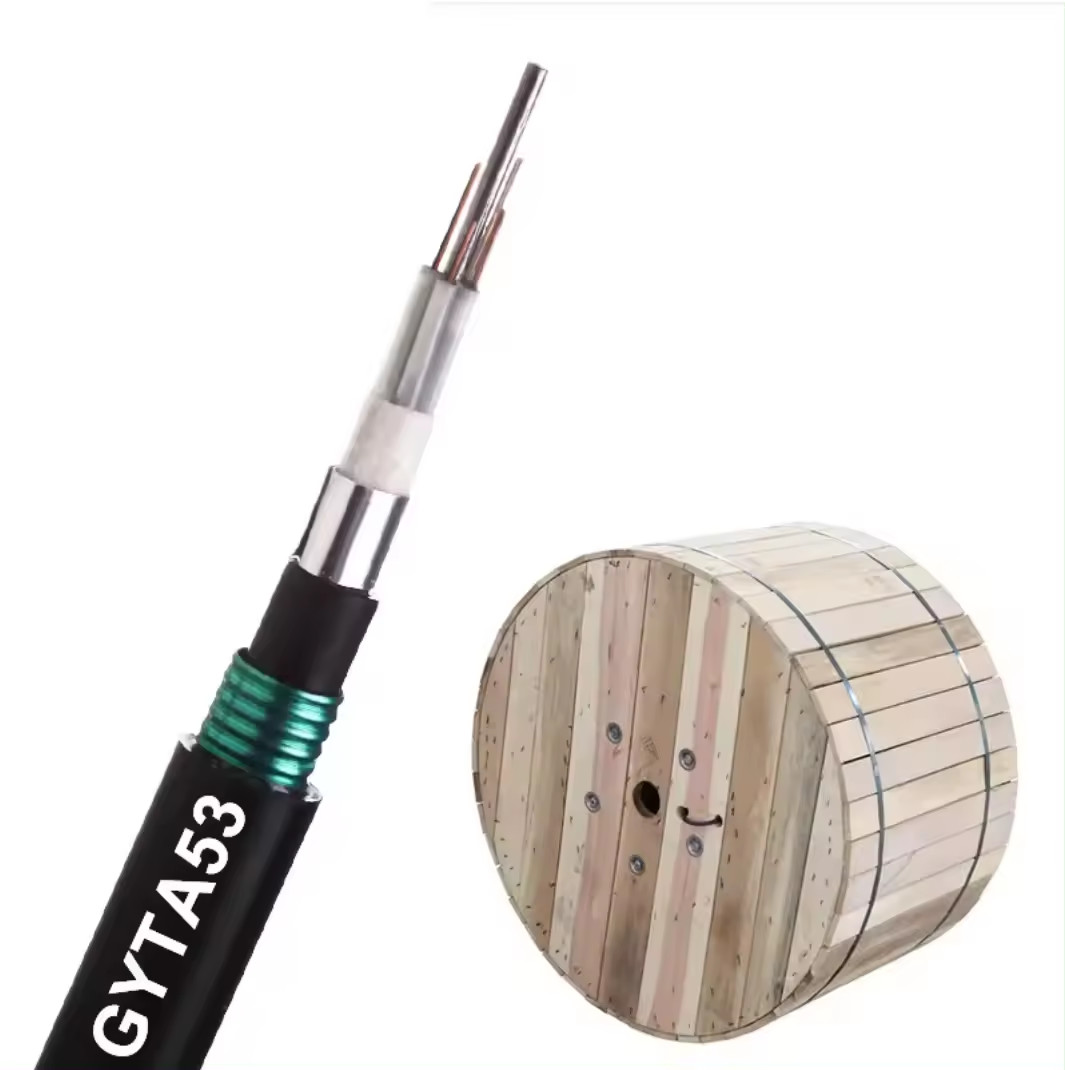

1/2/3/4 км или настраиваемая длина экспорта деревянного барабана.
Доставка
Для больших заказов: по морю (LCL или FCL)
Для небольших заказов: по морю (LCL), по воздуху или курьерскими услугами ((DHL,UPS,TNT...).
Компания:
1Guangzhou jiqian fiber optic cable co., ltd - это высокотехнологичная группа компаний, занимающаяся исследованиями, производством, продажей коммуникационных продуктов с нашими правами на импорт и экспорт.
2Наша корпорация является профессиональным производителем волоконно-оптических кабелей в течение 10 лет, с сертификатами ISO9001, FCC, ROHS и CE.
Сертификат:
Частые вопросы
1Вы торговая компания или производитель?
Мы производитель с 10-летним опытом, мы специализируемся на исследованиях, разработке и производстве
Наша фабрика находится в городе Гуанчжоу, добро пожаловать навестить нас!
2- О качестве?
Мы проверим все волокна, когда закончим производство.
После подтверждения цены вы можете запросить бесплатные образцы для проверки нашего качества.
3- Вы можете принять небольшой заказ?
Мы поддерживаем новые проекты наших клиентов, поскольку мы знаем, что бизнес всегда начинается с небольшого заказа.
4- Сколько у вас сроков доставки?
Обычно около 3-7 рабочих дней, это в основном зависит от количества заказа.
Но будьте уверены, что мы организуем ваши товары как можно скорее после оплаты.
5- Вы можете принять OEM-сервис?
Да, мы приветствуем OEM-сервис. Мы можем напечатать ваш логотип на продукте. Любая идея от вас доступна.
