Кабель оптического волокна ASU мини ядра ядра 12 ADSS 6 воздушный G652D
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 1000M | Упаковывая детали : | Деревянный барабанчик |
---|---|---|---|
Время доставки : | 2-4day | Условия оплаты : | Западное соединение, MoneyGram, T/T, L/C |
Поставка способности : | 100km в сегодня |
Место происхождения: | Китай | Фирменное наименование: | jiqian |
---|---|---|---|
Сертификация: | ISO 9001/CE | Номер модели: | GYXTW 4 6 8core |
Подробная информация |
|||
Тип волокна: | G652D/G657A1 | OEM: | ДОСТУПНЫЙ |
---|---|---|---|
Применение: | Трубопровод/воздушное | Количество проводников: | 12 16 24 |
Структура: | Свободная трубка | Рабочая температура: | -40 | +60 c |
Высокий свет: | Кабель оптического волокна GYXTW бронированный,24 кабеля оптического волокна ядра бронированных |
Характер продукции

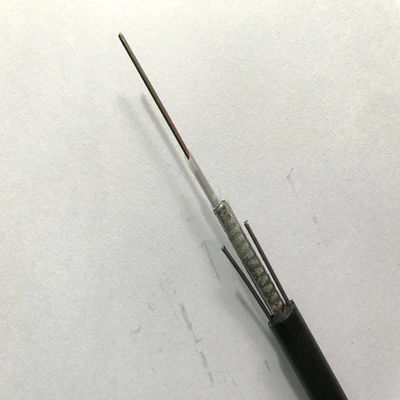

Свет-Armored 24 ядра GYXTW привязывает бронированную цену кабеля оптического волокна

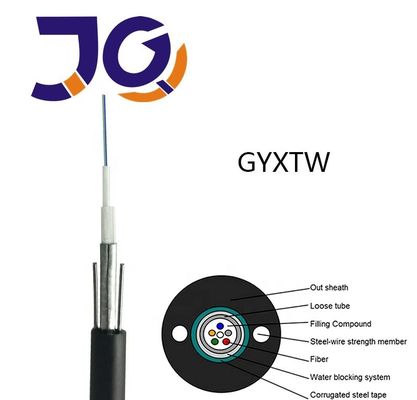

Структура кабеля GYXTW 250µm лента стекловолокна введена в свободную трубку высокого материала модуля. Свободная трубка заполнена со смесью геля заполняя. Свободная трубка покрыта PSP продольным. добавлены, что между металлическим членом прочности и свободной трубкой обеспечивает Вод-преграждать материал сжатость оптического кабеля и продольную утечку воды оптического кабеля. 2 параллельных стальных провода помещены на обеих сторонах, и после этого кабель завершен с оболочкой PE наружной.
Особенности
1, хорошее представление механических и температуры
2, высокопрочная свободная трубка которая гидролиз устойчивый
3, особенная смесь завалки трубки обеспечить критическую защиту волокна
4, сопротивление толкотни и гибкость
5, увеличение PSP влагостойкое
6, 2 параллельных стальных провода обеспечить прочность на растяжение
7, небольшая установка диаметра, облегченных и дружелюбных
8, хранение/рабочая температура: -40℃~+70℃
Применение
Годный к употреблению в трубопроводе/антенне
Параметр волокна
Нет. | Детали | Блок | Спецификация | |
G.652D | ||||
1 | Диаметр поля режима | 1310nm | μm | 9.2±0.4 |
1550nm | μm | 10.4±0.5 | ||
2 | Диаметр плакирования | μm | 124.8±0.7 | |
3 | Не-циркулярность плакирования | % | ≤0.7 | |
4 | Ошибка концентричности Ядр-плакирования | μm | ≤0.5 | |
5 | Покрывая диаметр | μm | 245±5 | |
6 | Покрывая Не-циркулярность | % | ≤6.0 | |
7 | Ошибка концентричности Плакировани-покрытия | μm | ≤12.0 | |
8 | Критическая длина волны кабеля | nm | λcc≤1260 | |
9 | Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
1550nm | dB/km | ≤0.24 |
Параметры кабеля
Детали | Спецификации | |
Отсчет волокна | 2~24 | |
Покрашенное покрывая волокно | Размер | 250µm±15µm |
Цвет | Голубой, оранжевый, зеленый, Браун, серый цвет, белизна | |
Свободная трубка | Размер | 2.10mm±0.05mm |
Материал | PBT | |
Цвет | Естественный | |
Член прочности | Диаметр | 1.0mm |
Материал | Сталь | |
Наружная куртка | Размер | 8.0mm±0.1mm |
Материал | PE | |
Цвет | Черный |
Механические и экологические характеристики
Детали | Соедините | Спецификации |
Tensio (долгосрочность) | N | 600 |
Напряжение (недолгосрочное) | N | 1500 |
Толкотня (долгосрочность) | N/10cm | 300 |
Задавите (недолгосрочный) | N/10cm | 1000 |
Минимальный радиус загиба (динамика) | mm | 20D |
Минимальный радиус загиба (статический) | mm | 10D |
Температура установки | ℃ | -20~+60 |
Рабочая температура | ℃ | -40~+70 |
Температура хранения | ℃ | -40~+70 |
Технический параметр
Отсчет волокна | Диаметр кабеля (mm) | Вес кабеля (kg/km) |
Прочность на растяжение Длинный/краткость Термина (n) |
Сопротивление толкотни Длинный/краткость Термина (N/100mm) |
Гнуть Радиус статический/динамика (mm) |
2~12 | 10,6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14~24 | 12,0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Характеристики передачи | |||||
G.652 | G.655 | 50/125μm | 62.5/125μm | ||
Максимальная амортизация (dB/km) (+20℃) |
850 nm | 3,0 | 3,3 | ||
1300 nm | 1,0 | 1,0 | |||
1310 nm | 0,36 | 0,4 | |||
1550 nm | 0,24 | 0,23 | |||
Длина волны кабеля милая- (nm) | ≤1260 | ≤1450 |
|
