Кабель оптического волокна трубопровода GYFTY ядра OEM 144 на открытом воздухе воздушный
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788

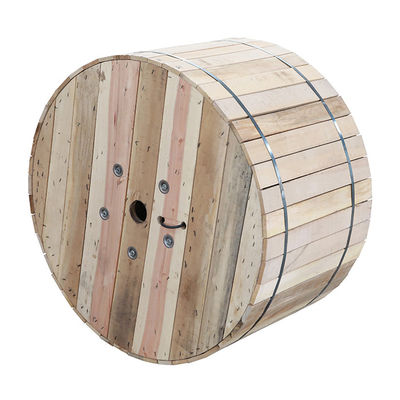

Количество мин заказа : | 10км | Упаковывая детали : | Деревянный барабан |
---|---|---|---|
Время доставки : | это зависит от количества заказа | Условия оплаты : | Л/К, Т/Т, Вестерн Юнион, Алипай |
Поставка способности : | 15000км в месяц |
Фирменное наименование: | JQ/HAISO | Сертификация: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|
Номер модели: | АДСС-24Б1/12Б1 |
Подробная информация |
|||
Место происхождения: | Гуанчжоу, Китай | Марка кабеля: | ДЖК или подгонянный |
---|---|---|---|
Количество проводников: | ≥ 10 | Производитель: | Да |
Применение: | Воздушная связь | Внешняя оболочка: | ПЭ/ПЭВП |
Количество волокон: | 2-288 | Температура хранения и использования: | -40℃ до +70℃. |
вне оболочки: | PE/AT | Бренд волокна: | YOFC/Корнинг |
Высокий свет: | кабель оптического волокна 200m ADSS,Ядри кабеля оптического волокна 24 ADSS |
Характер продукции

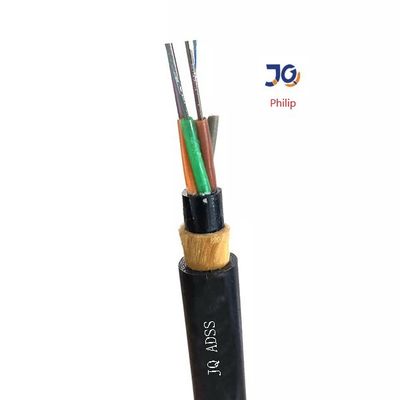

Само- поддерживать воздушный никакое оптическое волокно металла ADSS привязывает пядь 200m 12 ядров /24/48
desctirption продукта
Все--dieletirc само-поддерживая оптический кабель (ADSS) не имеет никакой металл, сопротивление напряжения, само-поддерживая, высокая изоляцию, отсутствие индукции, небольшого диаметра, света, легкие конструкция и экономический. Это рана пачки стекловолокна сочетания из на разбивочном подкреплении, через изоляцию, водоустойчивую, подкрепление, оболочку и другие предохранительные меры сделали.
Характеристики
· Смогите быть установлено без отключать силу
· Превосходный НА представлении, максимум индуктивный на работая этап НА оболочки может достигнуть 25kV
· Облегченный и небольшой диаметр уменьшая нагрузку причиненную льдом и ветром и нагрузку на башнях
и backprops
· Длины большой пяди и самая большая пядь сверх 1000m
· Хорошая работа прочности на растяжение и температуры
· Жизненный период расчетного срока службы 30 лет
·Применение
Фактическое состояние надземных линий электропередач принято во всестороннее рассмотрение когда кабель ADSS конструируется. Для надземных линий электропередач под 110kV, приложена оболочка PE наружная. ДЛЯ линий электропередач равных к или над 110kV, НА наружной оболочке прикладывает. Предназначьте дизайн количества aramid и садить процесс на мель может удовлетворять требование на различных пядях.
·Стандарты
Кабель ADSS исполняет со стандартным IEEE p 1222 так же, как IEC 60794-1.

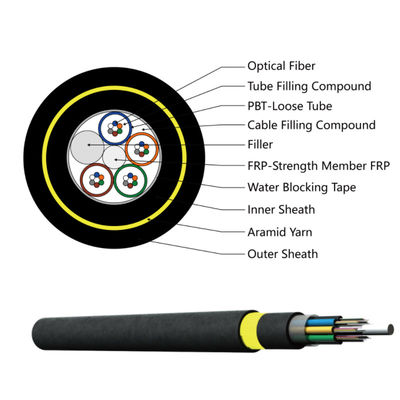

Showes изображений детали ADSS:
одиночная куртка ADSS
двойные куртки ADSS
Технические спецификации ADSS
Структура и технические данные ADSS-SJ (50-150M)
REF. Наружн Диаметр (mm) | REF. Вес (kg/km) | Rec. Ежедневное максимальное. | Макс позволяемое Работая напряжение (kN) | Перерыв | Прочность | Модуль | Жара | Соответствующая пядь Метр | ||||
Куртка PE | НА куртке | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Структура и технические данные ADSS-DJ (50-750M)
REF. Наружн Диаметр (mm) | REF. Вес (kg/km) | Rec. Ежедневное максимальное. (kN) | Макс позволяемое Работая напряжение (kN) | Перерыв | Прочность | Модуль | Жара | Соответствующая пядь Метр | ||||
Куртка PE | НА куртке | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Оптически характеристика
Тип волокна | Амортизация | Ширина полосы частот | Численная апертура | Длина волны выключения оптического кабеля | ||||
---|---|---|---|---|---|---|---|---|
@850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | NA 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | NA 0.275±0.015 | --- |
вопросы и ответы
1. Вы tradning компания или изготовитель?
Мы изготовитель с опытом 10 лет, мы специализированы в исследовании, развитии и продукции
для кабеля оптического волокна, ect шнура кабеля падения и пути. Наша фабрика в городе Гуанчжоу, радушном навестить мы!
2. О качестве?
Мы будем доставка раньше испытали каждый волокна когда законченная продукция.
После подтверждения цены, вы можете требовать бесплатно образцов для проверки нашего качества.
3. Можете вы признавать небольшой заказ?
Да, небольшой заказ доступен. Мы поддерживаем новый проект наших клиентов, по мере того как мы знаем дело всегда от небольшого заказа.
4. Что ваш срок поставки?
Обычно о рабочих днях 3-7days, оно главным образом зависит от количества заказа.
Но pls уверялись что мы аранжируем ваши товары как можно скорее после вашей оплаты.
5. Можете вы признавать обслуживание OEM?
Да, мы приветствуем обслуживание OEM. Мы можем напечатать ваш логотип на продукте. Любая идея от вас доступна.
Применение: Само-поддерживая накладные расходы
