Характер продукции
многожильный одномодовый волоконно-оптический кабель ADSS с накладными наружными кабелями

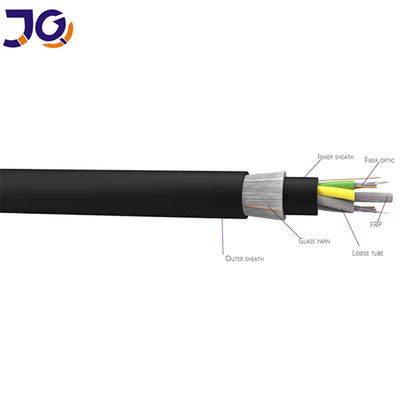

Описание ADSS
Неметаллический ADSS 6/12/24/48/96 жил 100/200 м пролет G652D оптоволоконный кабель ADSS
Волокна расположены в свободной трубке, изготовленной из высокомодульного пластика.Трубки заполнены водостойким наполнителем.
Армированный волокном пластик (FRP) расположен в центре сердцевины в качестве неметаллического элемента прочности.Трубки (и наполнители) скручены
вокруг силового элемента в компактное и круглое ядро.Сердцевина кабеля заполнена гелем-наполнителем для защиты от попадания воды.
Кевларовая нить окружает сердечник кабеля в качестве усиливающего элемента, затем кабель дополняется полиэтиленовой оболочкой.
Функции
1. Низкое затухание, низкая дисперсия Правильная конструкция и точный контроль избыточной длины обеспечивают выдающиеся механические и экологические характеристики кабеля.
2. Неметаллическая конструкция удобна для прокладки кабеля без отключения энергосистемы.
3. Высокопрочная арамидная пряжа в качестве силового элемента обеспечивает высокое сопротивление растяжению, малый диаметр и малый вес кабеля, подходит для
различные погодные условия и различные монтажные промежутки.
4. Специальная внешняя оболочка AT (антитрекинговая) (опционально) обеспечивает хорошую устойчивость к электроэрозии.
Структура и технические характеристики
1.одноместная куртка ADSS
| количество волокон |
структура |
волокно на трубку |
диаметр трубы потерь
(ММ)
|
Диаметр стеклопластика/колодки (мм) |
Толщина внешней оболочки (мм) |
СсылкаВнешний
Диаметр
(мм) |
СсылкаМасса
(кг/км) |
| Полиэтиленовая куртка |
АТ Куртка |
| 4 |
1+6 |
4 |
1,9 |
2,0/2,0 |
1,7±0,1 |
9,8 |
80 |
93 |
| 6 |
1+6 |
6 |
1,9 |
2,0/2,0 |
1,7±0,1 |
9,8 |
80 |
93 |
| 8 |
1+6 |
4 |
1,9 |
2,0/2,0 |
1,7±0,1 |
9,8 |
80 |
93 |
| 12 |
1+6 |
6 |
1,9 |
2,0/2,0 |
1,7±0,1 |
9,8 |
80 |
93 |
| 24 |
1+6 |
6 |
2.0 |
2,0/2,0 |
1,7±0,1 |
9,8 |
85 |
96 |
| 48 |
1+6 |
12 |
2.0 |
2,0/2,0 |
1,7±0,1 |
10,0 |
88 |
99 |
| 72 |
1+6 |
12 |
2.2 |
2,0/2,0 |
1,7±0,1 |
10,5 |
98 |
109 |
| 96 |
1+8 |
12 |
2.2 |
2,0/3,4 |
1,7±0,1 |
12,0 |
122 |
136 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
15.2 |
176 |
189 |
Советы: все характеристики в приведенной выше таблице являются приблизительными данными, для получения более подробной информации см.
Пожалуйста, свяжитесь с нашими продавцами.
2. Двойная куртка ADSS
| количество волокон |
структура |
волокно на трубку |
диаметр трубы потерь
(ММ)
|
Диаметр стеклопластика/колодки (мм) |
Толщина внешней оболочки (мм) |
СсылкаВнешний
Диаметр
(мм) |
СсылкаМасса
(кг/км) |
| Полиэтиленовая куртка |
АТ Куртка |
| 4 |
1+6 |
4 |
1,9 |
2,0/2,0 |
1,7±0,1 |
12,0 |
125 |
135 |
| 6 |
1+6 |
6 |
1,9 |
2,0/2,0 |
1,7±0,1 |
12,0 |
125 |
135 |
| 8 |
1+6 |
4 |
1,9 |
2,0/2,0 |
1,7±0,1 |
12,0 |
125 |
135 |
| 12 |
1+6 |
6 |
1,9 |
2,0/2,0 |
1,7±0,1 |
12,0 |
125 |
135 |
| 24 |
1+6 |
6 |
2.0 |
2,0/2,0 |
1,7±0,1 |
12,0 |
128 |
138 |
| 48 |
1+6 |
12 |
2.0 |
2,0/2,0 |
1,7±0,1 |
12,5 |
130 |
140 |
| 72 |
1+6 |
12 |
2.2 |
2,0/2,0 |
1,7±0,1 |
13.2 |
145 |
155 |
| 96 |
1+8 |
12 |
2.2 |
2,0/3,4 |
1,7±0,1 |
14,5 |
185 |
195 |
| 144 |
1+12 |
12 |
2.2 |
3,0/7,2 |
1,7±0,1 |
16,5 |
212 |
228 |
Советы: все характеристики в приведенной выше таблице являются приблизительными данными, для получения более подробной информации см.
Пожалуйста, свяжитесь с нашими продавцами.
|
Тип волокна
|
Затухание
(+20℃)
|
Пропускная способность
|
Длина волны отсечки оптического кабеля
|
|
@850нм
|
@1300нм
|
@1310нм
|
@1550нм
|
@850нм
|
@1300нм
|
| G.652 |
--- |
--- |
≤0,36 дБ/км |
≤0,22 дБ/км |
--- |
--- |
≤1260нм |
| G.655 |
--- |
--- |
≤0,40 дБ/км |
≤0,23 дБ/км |
--- |
--- |
≤1450нм |
| 50/125 мкм |
≤3,3 дБ/км |
≤1,2 дБ/км |
--- |
--- |
≥500МГц·км |
≥500МГц·км |
--- |
| 62,5/125 мкм |
≤3,5 дБ/км |
≤1,2 дБ/км |
--- |
--- |
≥200МГц·км |
≥500МГц·км |
---
|
Детали изображения показывают
оптоволоконный кабель ADSS с одной оболочкой
волоконно-оптический кабель ADSS с двойной оболочкой
