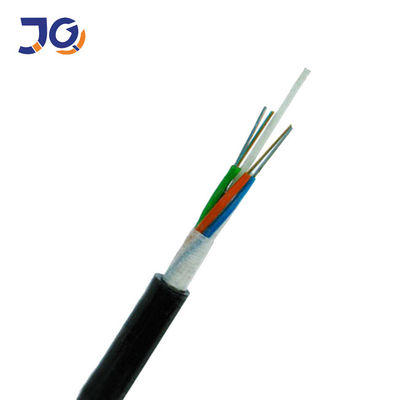

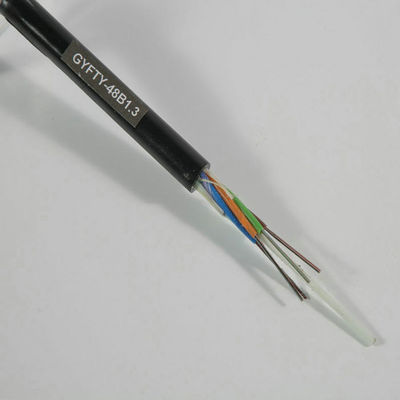

заполняя смесь. Волокно усилило пластиковое (FRP) размещает в центре ядра как неметаллический член прочности. Трубки (и заполнители) садятся на мель вокруг члена прочности в компактное и круговое ядр. После того как кабельная жила заполнена с завалкой
смесь, который нужно защитить ее от входа воды, кабель завершена с оболочкой PE.
|
Отсчет волокна |
Структура |
Волокна в трубку |
Свободный диаметр трубки (mm) |
CSM диаметр/диаметр пусковой площадки (mm) |
Номинальная толщина наружной куртки (mm) |
Высота диаметра кабеля (mm) |
Вес кабеля (kg/km) |
| 4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 6 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 12 | 1+5 | 6 | 1.85±0.1 | 1.4/1.4 | 1,6 | 8.6±0.2 | 60 |
| 24 | 1+5 | 6 | 1.85±0.3 | 1.4/1.4 | 1,6 | 8.8±0.2 | 65 |
| 36 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 48 | 1+5 | 12 | 1.95±0.1 | 1.5/1.5 | 1,6 | 9.0±0.2 | 65 |
| 72 | 1+6 | 12 | 1.95±0.1 | 2.0/2.0 | 1,6 | 9,5 | 75 |
| 96 | 1+8 | 12 | 1.95±0.1 | 1.6/3.2 | 1,6 | 11,0 | 103 |
| 144 | 1+12 | 12 | 1.95±0.1 | 2.2/6.4 | 1,8 | 13,8 | 160 |
| Деталь | Блок | Спецификация | |
| Тип волокна | G.652D | ||
|
Диаметр поля режима |
1310nm | mm | 9.2±0.4 |
| 1550nm | mm | 10.4±0.8 | |
| Диаметр плакирования | mm | 125.0±1 | |
| Не-циркулярность плакирования | % | £1.0 | |
| Ядр/ошибка концентричности плакирования | mm | £0.5 | |
| Покрывая диаметр | mm | 245±5 | |
| Покрывая не-циркулярность | % | £6.0 | |
| Ошибка концентричности покрытия/плакирования | mm | £12.0 | |
| Длина волны выключения кабеля | nm | £1260 | |
|
Показатель ослабления |
1310nm | dB/km | £0.36 |
| 1550nm | dB/km | £0.22 | |
| Уровень стресса доказательства | kpsi | ≥100 | |
Диапазон температур
| Температурная амплитуда рабочей температуры | -40℃ к +60℃ |
| Диапазон температур хранения/перехода | -50℃ к +70℃ |
| Диапазон температур установки | -30℃ к +50℃ |
Применение:
Международные телекоммуникации, LAN в высоковольтной области или доступ к сети телекоммуникаций
Особенно для системы передачи энергии. чрезмерные зоны грома и высокое электромагнитное взаимодействие.
Преимущества:
Низкие рассеивание и амортизация.
Свойственный дизайн, точный контроль для длины волокна сверхнормальной и отдельный садя на мель процесс представить механическое кабеля превосходное и
экологические характеристики.
способность Анти--электромагнитизма.
Небольшой диаметр кабеля, светлый вес кабеля, легко установить.
Упаковка

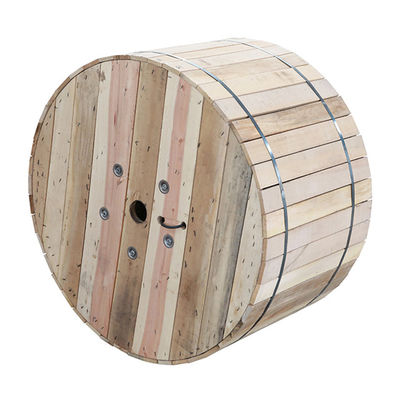

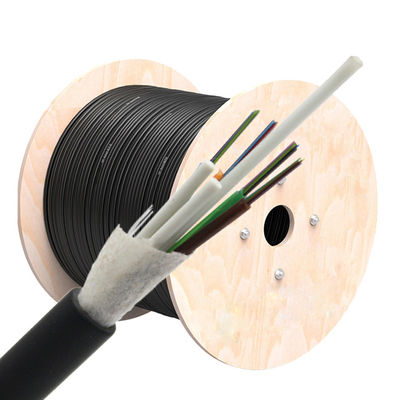

Каждая одиночная длина кабеля будет намотана на барабанчике Fumigated деревянном соответствующем для международной пересылки.
Покрытый пластиковым листом буфера.
Загерметизированный сильными деревянными половыми досками.
По крайней мере 1 m внутреннего конца кабеля будет сдержан для испытывать.
