Главная страница /Продукция/На открытом воздухе кабель оптического волокна/110kV SZ село свободный кабель на мель волокна трубки ADSS, полностью диэлектрический кабель оптического волокна

110kV SZ село свободный кабель на мель волокна трубки ADSS, полностью диэлектрический кабель оптического волокна

1kilometer
MOQ
110kV SZ село свободный кабель на мель волокна трубки ADSS, полностью диэлектрический кабель оптического волокна
Характеристики Галерея Характер продукции Спросите цитату
Характеристики
Характеристики
Тип: Кабель оптического волокна
Цвет: черный
Оболочка: PE
Отсчеты волокна: 2-288
Место происхождения: Гуандун, Китай
Применение:: На открытом воздухе антенна
Выделить:

SZ сел кабель на мель волокна adss

,

кабель волокна adss 110kV

,

110kV полностью диэлектрический кабель оптического волокна
Основная информация
Место происхождения: Китай
Фирменное наименование: Jiqian/OEM
Сертификация: CE/ISO9001
Номер модели: ADSS
Оплата и доставка Условия
Упаковывая детали: деревянный барабанчик
Время доставки: день 2-4work
Условия оплаты: LC, D/A, D/P, T/T, Western Union
Поставка способности: 80000kilometers
Характер продукции
Особенности:
низкие амортизация и рассеивание передачи.
Разумный дизайн, точный контроль сверхнормальной длины волокон в свободной трубке и оптимальный привязывая процесс обеспечивают механические кабеля превосходные и экологические свойства.
, который SZ-сели на мель, свободные дизайн трубки изолировал волокна от строгостей установки andenvironmental.
Вода преграждая заполненный гелем дизайн ядра обеспечивает представление и влаг-сопротивление кабеля превосходные водоустойчивые, с более небольшим размером.
Превосходная гибкость.
Должный к неметаллической структуре, кабель светел и легок в класть и имеет очень сильную способность анти--электромагнитной помехи.
Кабель очень соответствующий для само-поддерживая режима установки и имеет высокую прочность на растяжение вместе с сильной возможностью выдерживать жестк-окружающей среды.
Размеры конструкций кабеля





Отсчет волокна







Структура



Волокна в трубку



Свободный диаметр трубки (mm)



CSM

диаметр/диаметр пусковой площадки (mm)

Номинальная толщина наружной куртки

(mm)



Высота диаметра кабеля (mm)



Вес кабеля (kg/km)
4 1+6 4 1.9±0.1 2.0/2.0 1,6 9.5±0.2 80
6 1+6 6 2.0±0.1 2.0/2.0 1,6 9.8±0.2 80
8 1+6 4 1.9±0.1 2.0/2.0 1,6 9.8±0.2 80
12 1+6 6 2.1±0.2 2.0/2.0 1,6 9.8±0.2 80
24 1+6 6 2.1±0.2 2.0/2.0 1,6 9.8±0.2 80
36 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.2 85
48 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.2 85
72 1+6 12 2.1±0.2 2.0/2.0 1,6 10.0±0.3 85
96 1+8 12 2.1±0.2 2.0/3.4 1,7 11.8±0.3 123
144 1+12 12 2.1±0.2 3.0/6.2 1,7 14.5±0.5 175

Свойства волокна

Свойства стекловолокна одиночного режима (ITU-T Rec. G.652D)

Параметр Спецификация
Тип волокна Одиночный режим
Материал волокна Данный допинг кремнезем
Показатель ослабления
@1310nm
@1383nm
@1550nm
@1625nm
≤0.36dB/km
≤0.32dB/km
≤0.22dB/km
≤0.30dB/km
Скачкообразность пункта ≤0.05dB
Длина волны выключения кабеля ≤1260nm
длина волны Нул-рассеивания 1300~1324nm
наклон Нул-рассеивания ≤0.093 ps/(² .km nm)
Хроматичное рассеивание
@1288~1339nm
@1271~1360nm
@1550nm
@1625nm
≤3.5 ps/(nm. km)
≤5.3 ps/(nm. km)
≤18 ps/(nm. km)
≤22 ps/(nm. km)
PMDQ (average* квадрирования) ½ ≤0.2 ps/km
Диаметр поля режима @1310nm 9.2±0.4um
Ядр/одетая ошибка концентричности ≤0.5um
Диаметр плакирования 125.0±0.7um
Не-циркулярность плакирования ≤1.0%
Основной покрывая диаметр 245±10um
Уровень контрольного испытания kpsi 100 (=0.69 Gpa), 1%
Зависимость температуры ≤0.1dB/km
Позволяемое сопротивление толкотни 2200N/100mm

Характеристика оптического кабеля

Радиус загиба кабеля: диаметр кабеля 10 x (во время деятельности)

диаметр кабеля 20 x (во время установки)

Диапазон температур

Температурная амплитуда рабочей температуры -20℃ к +60℃
Диапазон температур хранения/перехода -40℃ к +60℃
Диапазон температур установки -20℃ к +60℃


Описание:

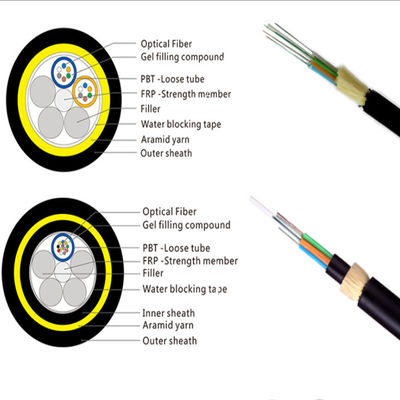

Свободный дизайн трубки, неметаллический центральный член прочности, SZ сел ядр на мель заполненное с гелем, членом прочности батата aramid ассистентским, наружная оболочка PE (Анти--отслеживая оболочку используемую для напряжений тока над 110kV)110kV SZ село свободный кабель на мель волокна трубки ADSS, полностью диэлектрический кабель оптического волокна 0
тег:

Кабель волокна GYXTC8S воздушный

Диаграмма 8 кабель GYXTC8S волокна

кабель оптического волокна провода 2.0mm на открытом воздухе
