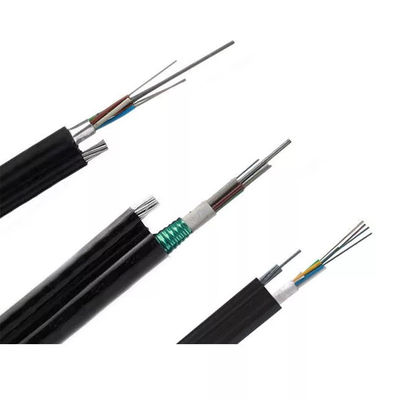

Диаграмма 8 кабель GYTC8S само- поддерживая воздушная оптического волокна
Волокна, 250µm, расположены в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Стальной провод размещает или FRP в центре ядра как металлический член прочности. Трубки (и заполнители) садятся на мель вокруг члена прочности в ядр компакта и круглого кабеля. Рифленая сталь приложена вокруг кабельной жилы, которая заполнена с заполняя смесью для того чтобы защитить ее от входа воды. Эта часть кабеля сопровоженная с проводами стренги, как поддерживая часть завершена с оболочкой полиэтилена (PE) для того чтобы быть диаграммой 8 структурой.
Особенности
---Стальной провод используемый как центральный член прочности
---Свободная смесь завалки трубки
---завалка 100% кабельной жилы
---Увеличение PSP влагостойкое
Оптически характеристики
| Детали |
Блок |
Спецификация |
| G652D |
| Диаметр поля режима |
1310nm |
um |
9,2±0.4 |
| 1550nm |
um |
10,4±0.5 |
| Диаметр плакирования |
um |
124,8±0.7 |
| Не-циркулярность плакирования |
% |
≤0.7 |
| Ошибка концентричности Ядр-плакирования |
um |
≤0.5 |
| Покрывая диаметр |
um |
245±5 |
| Покрывая Не-циркулярность |
% |
≤6.0 |
| Ошибка концентричности Плакировани-покрытия |
um |
≤12 |
| Критическая длина волны кабеля |
nm |
acc≤1260 |
| Амортизация (максимальная) |
1310nm |
dB/km |
≤0.36 |
| 1550nm |
dBkm |
≤0.22 |
Технические параметры
| Отсчет волокна |
Структура |
Волокна в трубку |
Свободный диаметр трубки
(mm)
|
Диаметр CSM/диаметр пусковой площадки
(mm)
|
Номинальная толщина наружной куртки
(mm)
|
Диаметр кабеля
Высота
(mm)
|
Вес кабеля
(kg/km)
|
| 4 |
1+5 |
4 |
1.8±0.1 |
1.4/1.4 |
1,6 |
9.0*14.5 |
155 |
| 6 |
1+5 |
6 |
1.9±0.1 |
1.4/1.4 |
1,6 |
9.0*14.5 |
155 |
| 8 |
1+5 |
8 |
1.9±0.1 |
1.4/1.4 |
1,6 |
9.0*14.5 |
155 |
| 12 |
1+5 |
6 |
1.9±0.1 |
1.4/1.4 |
1,6 |
9.0*14.5 |
155 |
| 24 |
1+5 |
6 |
1.9±0.1 |
1.4/1.4 |
1,6 |
9.0*14.5 |
155 |
| 36 |
1+6 |
12 |
1.9±0.1 |
1.6/1.6 |
1,6 |
9.6*15.2 |
168 |
| 48 |
1+5 |
12 |
2.2±0.1 |
1.6/1.6 |
1,6 |
9.6*15.2 |
168 |
| 72 |
1+6 |
12 |
2.2±0.1 |
2.0/2.0 |
1,6 |
10.8*16.3 |
190 |
| 96 |
1+8 |
12 |
2.2±0.1 |
1.6/3.5 |
1,6 |
12*17.5 |
205 |
| 144 |
1+12 |
12 |
2.2±0.1 |
2.0/6.4 |
1,8 |
15.8*21.3 |
320 |

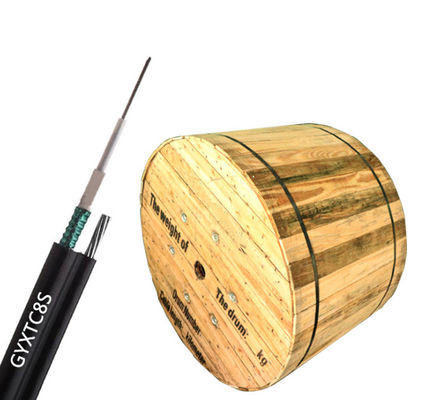

Упаковка
• Барабанчик стандартного кабеля деревянный
• Стандартная длина вьюрка: 2/3km/reel, другая длина также доступно
вопросы и ответы
1.Are вы реальный изготовитель?
Да. Мы реальный изготовитель с историей 10 лет.
2.Can вы признавать небольшой заказ?
Да, небольшой заказ доступен. Мы поддерживаем новый проект наших клиентов по мере того как мы знаем дело всегда от небольшого заказа.
3.What ваш период гарантии?
25 лет для кабеля оптического волокна
4.What ваш срок поставки?
Обычно не позднее 3-5 рабочих дней
5.What о вашей емкости годового производства?
На открытом воздухе/крытый кабель оптического волокна, наша годовая выработка 6 000 000 KM;
Кабель FTTH/FTTX/FTTA, 6 000 000 KM в год;
Гибкий провод/отрезки провода, 12 400 000 частей в год.
6.Can вы поставить подгонянные продукты и логотип?
- Да. Мы поставляем обслуживание OEM&ODM. Вы можете отправить нами ваш чертеж.
