Кабель оптического волокна 36 ядров на открытом воздухе сел ленту на мель Armored GYTA свободной трубки стальную
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 1км | Упаковывая детали : | Деревянный барабанчик |
---|---|---|---|
Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
Поставка способности : | 30km в день |
Место происхождения: | Гуанчжоу, Китай | Фирменное наименование: | JQ/OEM |
---|---|---|---|
Сертификация: | ISO9001 ROHS CE-EMC FCC SDOC |
Подробная информация |
|||
Номер модели: | ГИФТИ | Отсчет волокна: | 12-144 ядри |
---|---|---|---|
Тип волокна: | Одиночный режим G652D | Куртка: | PE |
Цвет: | Черный | Название продукта: | На открытом воздухе кабель оптического волокна |
Длина: | 2км или подгонянная длина | Структура: | Свободная трубка |
Установка: | Воздушный/трубопровод | Количество проводников: | ≥ 10 |
Высокий свет: | Кабель на открытом воздухе трубопровода gyfty,Кабель оптического волокна 144 ядров gyfty,gyfty воздушный кабель оптического волокна |
Характер продукции

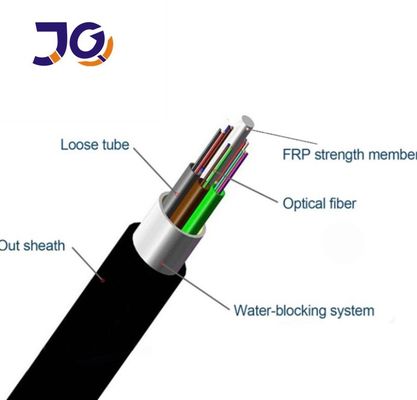

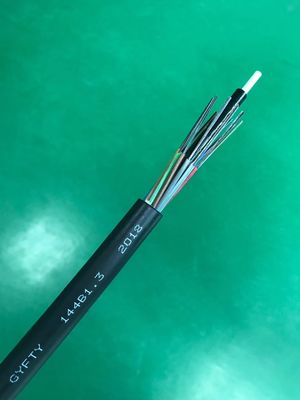

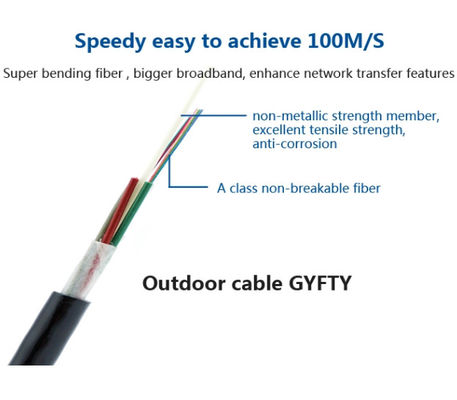

OEM фабрики Jiqian 12/24/48/96/144 трубопроводов ядра GYFTY на открытом воздухе/воздушного кабель оптического волокна
Деталь | Блок | Спецификация | |
Тип волокна | G.652D | ||
Диаметр поля режима | 1310nm | mm | 9.2±0.4 |
1550nm | mm | 10.4±0.8 | |
Диаметр плакирования | mm | 125.0±1 | |
Не-циркулярность плакирования | % | £1.0 | |
Ядр/ошибка концентричности плакирования | mm | £0.5 | |
Покрывая диаметр | mm | 245±5 | |
Покрывая не-циркулярность | % | £6.0 | |
Ошибка концентричности покрытия/плакирования | mm | £12.0 | |
Длина волны выключения кабеля | nm | £1260 | |
Показатель ослабления | 1310nm | dB/km | £0.36 |
1550nm | dB/km | £0.22 | |
Уровень стресса доказательства | kpsi | ≥100 |

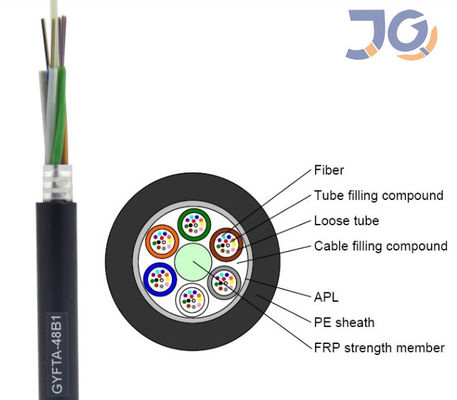

Размеры конструкций кабеля
Отсчет волокна | Структура | Волокна в трубку |
Свободный диаметр трубки (mm) |
Диаметр CSM/диаметр пусковой площадки (mm) |
Номинальная толщина наружной куртки (mm) |
Диаметр кабеля Высота (mm) |
Вес кабеля (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 8.8±0.2 | 62 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 9.0±0.2 | 65 |
24 | 1+5 | 6 | 1.9±0.3 | 1.4/1.4 | 1,6 | 9.2±0.2 | 68 |
36 | 1+6 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 9.2±0.2 | 68 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 10,6 | 80 |
96 | 1+8 | 12 | 2.2±0.1 | 2.2/3.5 | 1,6 | 12,0 | 103 |
144 | 1+12 | 12 | 2.2±0.1 | 2.2/6.4 | 1,8 | 15,0 | 180 |
Механические и экологические характеристики
Деталь | Блок | Спецификации |
Напряжение (долгосрочность) | N | 600 |
Напряжение (недолгосрочное) | N | 1500 |
Толкотня (долгосрочность) | N/10cm | 1000 |
Задавите (недолгосрочный) | N/10cm | 3000 |
Минимальный радиус загиба (динамика) | mm | 20D |
Радиус Min.Bend (статический) | mm | 10D |
Температура установки | ℃ | -40~+60 |
Рабочая температура | ℃ | -40~+70 |
Температура хранения | ℃ | -40~+70 |
Повторение гнуть | Нагрузка: 250N; количество циклов: 30 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля. | |
Кручение | Нагрузка: 250N; количество циклов: 10; угол извива: ±90° отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля. | |
Удар | Энергия удара: 450g×1m; радиус бабы молота: 12.5mm; номер удара: 5 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля. |
Добро пожаловать для посещения нашей фабрики и для того чтобы отправлять дознание к нам в любое время!
