16 24 Core Fiber Optic Cable GYXTW For Telecommunication
16 24 Core Fiber Optic Cable GYXTW For Telecommunication
16 24 кабеля оптического волокна GYXTW ядра для радиосвязи 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication 16 24 Core Fiber Optic Cable GYXTW For Telecommunication
Контакт

16 24 кабеля оптического волокна GYXTW ядра для радиосвязи

Количество мин заказа : 1км Упаковывая детали : 1/2/3/4/5 km в одном деревянном барабанчике
Время доставки : 3-5dryas Условия оплаты : L/C, T/T, западное соединение
Поставка способности : 200 KM в день
Место происхождения: ГУАНДУН КИТАЙ Фирменное наименование: JQ/OEM
Сертификация: ISO9001/CE/ROHS/FCC Номер модели: GYXTW-2B1 4B1 6B1 8B1 12B1

Подробная информация
Материал куртки: PE, HDPE, MDPE, LSZH Наружный диаметр: 8.0mm/6.0mm/7.0mm/9.0mm
Стальной провод: 1.0mm/0.7mm Цвет: Черный
Тип волокна: Одиночный режим G652D Отсчет волокна: 2/4/6/8/12/24 ядров
Структура: Унитубе Член прочности: Стальной провод 2
Установка: Воздушное &Дукт Название продукта: Кабель волокна центральной свободной трубки на открытом воздухе оптический
Бренд волокна: Corning/YOFC или customerized Ключевые слова: Кабель волокна
Выделить:

Многожильный кабель оптического волокна

,

Кабель оптического волокна ГИСТВ

,

Кабель оптического волокна HDPE

Характер продукции

2 / 4/6/8/12/16/24 кабеля оптического волокна радиосвязи одиночных режима на открытом воздухе бронированных GYXTW ядра многожильных

Кабель оптического волокна оптического волокна ядра GYXTW 12 на открытом воздухе



Спецификация GYXTW

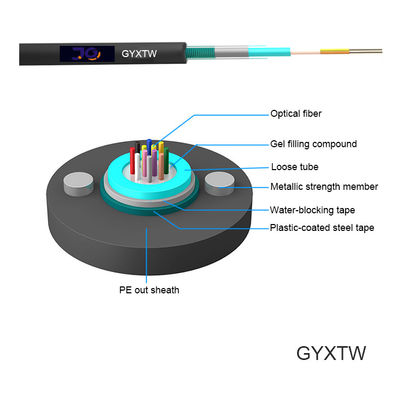

Поперечное сечение кабеля



16 24 кабеля оптического волокна GYXTW ядра для радиосвязи 0





Параметр волокна

Деталь Блок Спецификация
Тип волокна G.652D
Диаметр поля режима 1310nm mm 9.2±0.4
1550nm mm 10.4±0.8
Диаметр плакирования mm 125.0±1
Не-циркулярность плакирования % £1.0
Ядр/ошибка концентричности плакирования mm £0.5
Покрывая диаметр mm 245±5
Покрывая не-циркулярность % £6.0
Ошибка концентричности покрытия/плакирования mm £12.0
Длина волны выключения кабеля nm £1260
Показатель ослабления 1310nm dB/km £0.36
1550nm dB/km £0.22
Уровень стресса доказательства kpsi ≥100

Примечание: Другие параметры встречают стандартное ITU-T G.652









Представление кабеля

Деталь Параметры
Отсчет волокна 12
Покрашенное покрытое волокно Размер 250µm±15µm
Цвет Голубой, оранжевый, зеленый, Браун, серый цвет, белый, красный, черный, желтый, пурпурный, розовый, Aqua
Свободная трубка Размер 2.2mm±0.1mm
Материал PBT
Цвет природа
Заполнитель Материал никакие
Цвет никакие
Член прочности Размер 0.7mm±0.05mm
Материал Phosphating стальной провод
Бронированный Материал Прокладка покрытая пластмассой стальная
Наружная куртка Материал PE
Цвет Черный





Механические и экологические характеристики

Деталь Блок Спецификации
Напряжение (долгосрочность) N 600
Напряжение (недолгосрочное) N 1500
Толкотня (долгосрочность) N/10cm 300
Задавите (недолгосрочный) N/10cm 1000
Минимальный радиус загиба (динамика) mm 20D
Радиус Min.Bend (статический) mm 10D
Температура установки ℃ -40~+60
Рабочая температура ℃ -40~+70
Температура хранения ℃ -40~+70
Повторяющ гнуть (重复弯曲) Нагрузка: 250N; количество циклов: 30 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля.
Кручение (扭曲) Нагрузка: 250N; количество циклов: 10; угол извива: ±90° отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля.
Удар (冲击) Энергия удара: 450g×1m; радиус бабы молота: 12.5mm; номер удара: 5 отсутствие очевидной амортизации добавлению, отсутствие перерыва волокна и отсутствие повреждения кабеля.







Размеры конструкций кабеля

Отсчет волокна Структура Волокна в трубку

Свободный диаметр трубки

(mm)

Диаметр CSM/диаметр пусковой площадки

(mm)

Номинальная толщина наружной куртки

(mm)

Диаметр кабеля

Высота

(mm)

Вес кабеля

(kg/km)
2 1 2 1.7±0.1 1.0/1.0 1,6 8.0±0.2 57
4 1 4 1,85±0.1 1.0/1.0 1,6 8.0±0.2 58
6 1 6 1.9±0.1 1.0/1.0 1,6 8.0±0.2 58
8 1 8 2.0±0.1 1.0/1.0 1,6 8.0±0.2 60
12 1 12 2.2±0.1 1.0/1.0 1,6 8.0±0.2 60

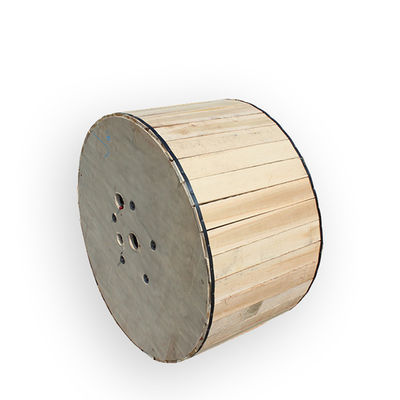

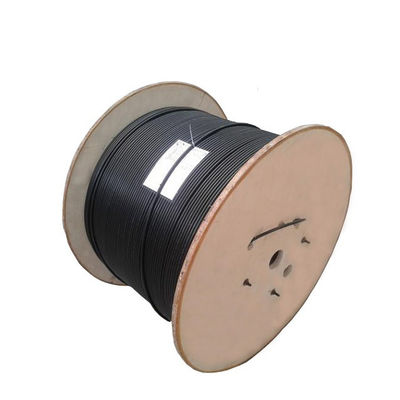

Барабанчик

Тип кабеля Барабанчик (17kg)
Высота (mm) Ширина (mm) Внутренний диаметр (mm)

Длина

(km)

 Тип барабанчика
GYXTW 700 700 650 2 деревянный барабанчик



16 24 кабеля оптического волокна GYXTW ядра для радиосвязи 1

16 24 кабеля оптического волокна GYXTW ядра для радиосвязи 2







Вы можете полюбить



16 24 кабеля оптического волокна GYXTW ядра для радиосвязи 3





вопросы и ответы

1.Are вы торговая компания или изготовитель?
Мы изготовитель с опытом 10 лет, мы специализированы в исследовании, развитии и продукции
для кабеля оптического волокна, ect шнура кабеля падения и пути. Наша фабрика в городе Гуанчжоу, радушном навестить мы!

2.About качество?
Мы будем доставка раньше испытали каждый волокна когда законченная продукция.
После подтверждения цены, вы можете требовать бесплатно образцов для проверки нашего качества.

3.Can вы признавать небольшой заказ?
Да, небольшой заказ доступен. Мы поддерживаем новый проект наших клиентов, по мере того как мы знаем дело всегда от небольшого заказа.

4.What ваш срок поставки?
Обычно о рабочих днях 3-7days, оно главным образом зависит от количества заказа.
Но pls уверялись что мы аранжируем ваши товары как можно скорее после вашей оплаты.

5.Can вы признавать обслуживание OEM?
Да, мы приветствуем обслуживание OEM. Мы можем напечатать ваш логотип на продукте. Любая идея от вас доступна.
