GYTY53 GYFTY53 48 96 Прямая похороненная одиночная броня двойной куртки волоконно-оптический кабель
Подробная информация о продукте:
|
|
Место происхождения: | ГУАНЧЖОУ, КИТАЙ |
---|---|
Фирменное наименование: | JQ/OEM |
Сертификация: | ISO9001 ROHS CE-EMC FCC |
Номер модели: | ГИТА53 |
Оплата и доставка Условия:
|
|
Количество мин заказа: | 1км |
Упаковывая детали: | Деревянный барабанчик |
Время доставки: | 5-8 дней работы |
Условия оплаты: | L/C, T/T, западное соединение |
Поставка способности: | 4500km в месяц |
Подробная информация |
|||
Тип волокна: | Г652Д | Цвет: | черный |
---|---|---|---|
Куртка: | PE | Отсчет волокна: | 4-144core |
Название продукта: | арморед кабель оптического волокна | Длина: | 2км или подгонянная длина |
Установка: | ОН нелегально сразу похороненный | OEM: | Доступный |
Применение: | Радиосвязь | Тип: | Однорежимное &Multimode |
Высокий свет: | Кабель оптического волокна 144 ядров на открытом воздухе,На открытом воздухе кабель оптического волокна GYTA53,Однорежимный на открытом воздухе кабель оптического волокна |
Характер продукции
Armored сразу похороненный кабель оптического волокна GYTA53 ядра 4-144

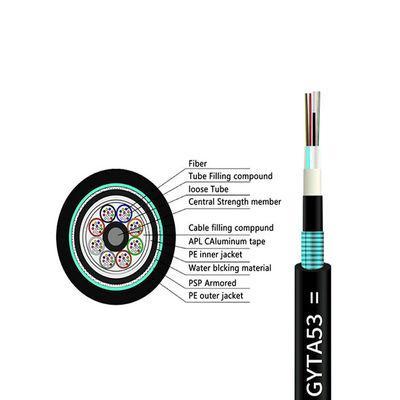

Волокна, 250µm, расположены в свободную трубку сделанную из высокой пластмассы модуля. Трубки заполнены с водостойкой заполняя смесью. Стальной провод, иногда обшиваемый с полиэтиленом (PE) для кабеля с высоким отсчетом волокна, размещает в центре ядра как металлический член прочности. Трубки (и заполнители) садятся на мель вокруг члена прочности в ядр компакта и круглого кабеля. Алюминиевый ламинат полиэтилена (APL) приложен вокруг кабельной жилы, которая заполнена с заполняя смесью для того чтобы защитить ее от входа воды. После этого кабельная жила покрыта с оболочкой тонкого PE внутренней. После того как PSP продольно приложено над внутренней оболочкой, кабель завершен с оболочкой PE наружной.
Особенности
Имеет хорошие механические свойства и температурные характеристики.
Свободный материал сам трубки имеет хорошее сопротивление воды и высокопрочный.
Трубка заполнена с особенным тавотом для защиты волокна.
Специально конструированная компактная структура кабеля эффектно предотвращает кожух от втягивать.
Куртка PE имеет превосходное УЛЬТРАФИОЛЕТОВОЕ сопротивление радиации, обеспечивает водоустойчивое представление кабеля.
Одиночное ядр подкрепления центра провода. Свободная трубка заполнена с особенной водоустойчивой смесью.
Полная завалка ядра. Покрытый пластмассой алюминиевый барьер влаги ленты (APL)
Применение
Соответствующий для сразу buired кладущ метод
Оптически характеристики
Детали | Блок | Спецификация | |
G652D | |||
Диаметр поля режима | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Диаметр плакирования | um | 124,8±0.7 | |
Не-циркулярность плакирования | % | ≤0.7 | |
Ошибка концентричности Ядр-плакирования | um | ≤0.5 | |
Покрывая диаметр | um | 245±5 | |
Покрывая Не-циркулярность | % | ≤6.0 | |
Ошибка концентричности Плакировани-покрытия | um | ≤12 | |
Критическая длина волны кабеля | nm | acc≤1260 | |
Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Технические параметры
Отсчет волокна | Структура | Волокна в трубку |
Свободный диаметр трубки (mm) |
Диаметр CSM/диаметр пусковой площадки (mm) |
Номинальная толщина наружной куртки (mm) |
Диаметр кабеля Высота (mm) |
Вес кабеля (kg/km) |
4 | 1+5 | 4 | 1.8±0.1 | 1.4/1.4 | 1,6 | 12.0±0.2 | 145 |
6 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 12.0±0.2 | 145 |
8 | 1+5 | 8 | 1.9±0.1 | 1.4/1.4 | 1,6 | 12.0±0.2 | 145 |
12 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 12.0±0.2 | 145 |
24 | 1+5 | 6 | 1.9±0.1 | 1.4/1.4 | 1,6 | 12.0±0.2 | 145 |
36 | 1+6 | 12 | 1.9±0.1 | 1.6/1.6 | 1,6 | 13.2±0.2 | 155 |
48 | 1+5 | 12 | 2.2±0.1 | 1.6/1.6 | 1,6 | 13.2±0.2 | 155 |
60 | 1+5 | 12 | 2.2±0.1 | 1.61.6 | 1,6 | 13.2±0.2 | 160 |
72 | 1+6 | 12 | 2.2±0.1 | 2.0/2.0 | 1,6 | 13.2±0.2 | 180 |
96 | 1+8 | 12 | 2.2±0.1 | 1.6/3.5 | 1,6 | 15.4±0.2 | 220 |
144 | 1+12 | 12 | 2.2±0.1 | 1.8/6.4 | 1,6 | 18.5±0.3 | 270 |
GYTA53 (алюминиевый ламинат полиэтилена)
Упаковка
1/2/3/4km или подгонянный барабанчик экспорта длины деревянный
