Главная страница ПродукцияКабель оптического волокна ADSSКабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный
SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable
SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable SM G652D Single Jacket 100 Span ADSS 72 Core Fiber Optic Cable
Контакт

Кабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный

Количество мин заказа : 1км Упаковывая детали : Деревянный барабанчик
Время доставки : 5-8 дней работы Условия оплаты : L/C, T/T, западное соединение
Место происхождения: Гуанчжоу Фирменное наименование: JQ/OEM
Сертификация: ISO9001 Номер модели: ADSS-72B1

Подробная информация
Тип волокна: одиночный режим или мулти режим Отсчет волокна: ядр 72
Цвет: ЧЕРНОТА длина: 2км или подгонянная длина
Материал куртки: PE/AT ИМЯ: 72 кабель стекловолокна ядра ADSS
Член прочности: ФРП Применение: Воздушный
Рабочая температура: -40 | +60 к Тип: ADSS, S-Z село тип на мель
Высокий свет:

100 кабель оптического волокна ядра пяди 72

,

Кабель оптического волокна ядра SM G652D 72

,

Оптический кабель 100 adss пяди

Характер продукции

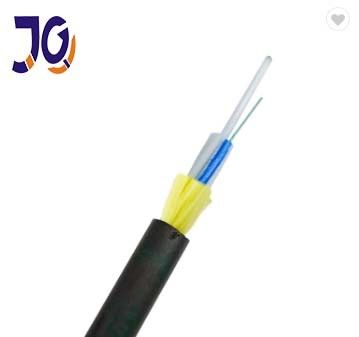

На открытом воздухе кабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный

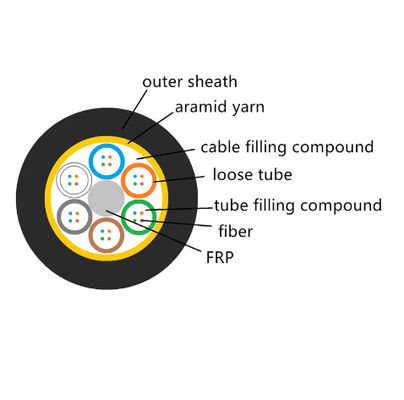

Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля. Трубки arefilled с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP (пластмассы усиленной волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля. После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней. После, который сели на мель слоя aramid пряжи приложены над оболочкой как член прочности, кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.

Кабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный 0

Кабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный 1



Особенности

1.Good механическое и представление температуры
2. Высокопрочная свободная трубка которая гидролиз устойчивый
смесь завалки трубки 3.special обеспечить критическую защиту волокна
сопротивление 4.Crush и гибкость
приняты следовать измерения 5.The обеспечить кабель watertight:
волокно 6.Single усилило пластмассу как центральный член прочности
смесь завалки трубки 7.Loose
завалка 8,100% кабельных жил





Оптически характеристики

Детали Блок Спецификация
G652D
Диаметр поля режима 1310nm um 9,2±0.4
1550nm um 10,4±0.5
Диаметр плакирования um 124,8±0.7
Не-циркулярность плакирования %  ≤0.7
Ошибка концентричности Ядр-плакирования um  ≤0.5
Покрывая диаметр um 245±5
Покрывая Не-циркулярность %  ≤6.0
Ошибка концентричности Плакировани-покрытия um  ≤12
Критическая длина волны кабеля nm acc≤1260
Амортизация (максимальная) 1310nm dB/km ≤0.36
1550nm dBkm ≤0.22



Кабель оптического волокна ядра пяди ADSS 72 куртки 100 SM G652D одиночный 2



Технические данные



Пядь: 100m



Тип кабеля



72core одиночная куртка ADSS



структурный

параметр



Центральные компоненты прочности: FRP



Диаметр: 2.1mm



Свободная трубка (заполненный студень)



Наружный диаметр: 1.8mm



PE внутренней оболочки



Толщина: 0.9mm



наружное PE оболочки



Толщина: 1.8mm



Технический

параметр



наружный диаметр кабеля



12.3mm



площадь поперечного сечения кабеля



95,03 mm2



Модель волокна



G.652D



Вес кабеля



145kg/km



Расклассифицированная прочность на растяжение (RTS)



kn 10



Minmum позволило напряжению (ЦИНОВКА)



4kn



EDS



3.2kn



E-модуль



12,1 kn/mm2



Коэффициент теплового расширения



1,9 10-6/°C



Сопротивление Cruss



Долгосрочность: 1100 n/100mm



недолгосрочный: 2200 n/100mm



Радиус разрешения изогнутый



Долгосрочность (при беге) 220 mm



Недолгосрочные (кладя) 360 mm





Структура и технические данные ADSS-SJ (пядь 50-500m)



Ref.Outer

Диаметр

(mm)



Ref.Weight

kg/km)



Rec.DailyMax.

Деятельность

Напряжение (kN)



Макс

Позволяемый

Деятельность

Напряжение

[kN)



Перерыв

Прочность

(kN)



Прочность

Член

CSA.

(kN/mm2)



Modulusof

Упругость

CSA

kNmm2) [



Жара

Расширение

Коэффициент

(X10-6/K)



SuitableSpan

Метр

ABICP



PE



НА







12,5



125



136



1,5



4



10



4,6



7,6



1,8



160



100



140



100



13,0



132



142



2,25



6



15



7,6



8,3



1,5



230



150



200



150



13,3



137



148



3,0



8



20



10,35



9,45



1,3



300



200



290



200



13,6



145



156



3,6



10



24



13,8



10,8



1,2



370



250



350



250



13,8



147



159



4,5



12



30



14,3



11,8



1,0



420



280



400



280



14,5



164



177



5,4



15



36



18,4



13,6



0,9



480



320



460



320



14,9



171



185



6,75



18



45



22,0



16,4



0,6



570



380



550



380



15,1



179



193



7,95



22



53



26,4



18,0



0,3



670



460



650



460



15,5



190



204



9,0



26



|60



32,2



19,1



0,1



750



530



750



510





Применение

Соответствующий для воздушного кладя метода

Хранение/рабочая температура: -40℃~+70℃





Деталь пакета



Барабанчик экспорта деревянный, нормальная грузя длина кабеля будет 1~4km.
Другая длина также доступна если требуется покупателя.
Марк: Обычно мы только прилагаем отчет по испытанию на упаковке, но ваша просьба доступна тоже.
Например:

Имя A.Company
Вес B.Gross/Net
Тип C.Fiber
Длина D.Cable



вопросы и ответы

1.Are вы tradning компания или изготовитель?
Мы изготовитель с опытом 10 лет, мы специализированы в исследовании, развитии и продукции
для кабеля оптического волокна, ect шнура кабеля падения и пути. Наша фабрика в городе Гуанчжоу, радушном навестить мы!

2.About качество?
Мы будем доставка раньше испытали каждый волокна когда законченная продукция.
После подтверждения цены, вы можете требовать бесплатно образцов для проверки нашего качества.

3.Can вы признавать небольшой заказ?
Да, небольшой заказ доступен. Мы поддерживаем новый проект наших клиентов, по мере того как мы знаем дело всегда от небольшого заказа.

4.What ваш срок поставки?
Обычно о рабочих днях 3-7days, оно главным образом зависит от количества заказа.
Но pls уверялись что мы аранжируем ваши товары как можно скорее после вашей оплаты.

5.Can вы признавать обслуживание OEM?
Да, мы приветствуем обслуживание OEM. Мы можем напечатать ваш логотип на продукте. Любая идея от вас доступна.
