Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 1км | Упаковывая детали : | Деревянный барабанчик |
---|---|---|---|
Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
Место происхождения: | Гуанчжоу | Фирменное наименование: | JQ/OEM |
---|---|---|---|
Сертификация: | ISO9001 | Номер модели: | ADSS-24B1 |
Подробная информация |
|||
Тип волокна: | одиночный режим или мулти режим | Отсчет волокна: | 2-144 ядр |
---|---|---|---|
Цвет: | Подгонянная чернота, | длина: | 2км или подгонянная длина |
Материал куртки: | ПЭ или НА | ИМЯ: | Кабель стекловолокна ADSS |
Член прочности: | ФРП | Рабочая температура: | -40 | +60 к |
Пядь: | 50/100/200/300/400m | установка: | само- поддерживая антенна |
Высокий свет: | кабель оптического волокна ядра пяди 96 100m,Кабель оптического волокна ядра G652D 96,оптический кабель adss пяди 100m |
Характер продукции
кабель оптического волокна одиночного режима кабеля Adss ядра пяди 12 100m на открытом воздухе
Характер продукции

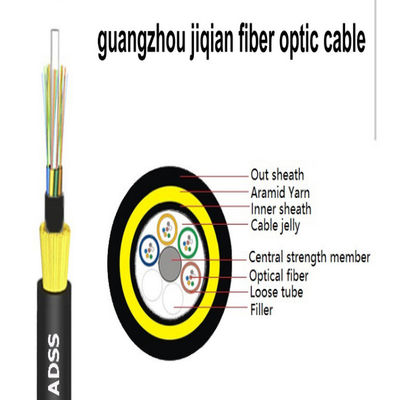

Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля. Трубки arefilled с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP (пластмассы усиленной волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля. После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней. После, который сели на мель слоя aramid пряжи приложены над внутренней оболочкой как член прочности, кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.
Особенности
Задавите сопротивление и принята гибкость, следующие измерения обеспечить кабель watertight
100% завалка кабельной жилы, свободная смесь завалки трубки
Хорошее представление механических и температуры
Высокопрочная свободная трубка которая гидролиз устойчивый
Особенная смесь завалки трубки обеспечить критическую защиту волокна
Одиночное волокно усилило пластмассу как центральный член прочности
Оптически характеристики
Детали | Блок | Спецификация | |
G652D | |||
Диаметр поля режима | 1310nm | um | 9,2±0.4 |
1550nm | um | 10,4±0.5 | |
Диаметр плакирования | um | 124,8±0.7 | |
Не-циркулярность плакирования | % | ≤0.7 | |
Ошибка концентричности Ядр-плакирования | um | ≤0.5 | |
Покрывая диаметр | um | 245±5 | |
Покрывая Не-циркулярность | % | ≤6.0 | |
Ошибка концентричности Плакировани-покрытия | um | ≤12 | |
Критическая длина волны кабеля | nm | acc≤1260 | |
Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
1550nm | dBkm | ≤0.22 |
Технические данные
Пядь: 100m |
под 110kv |
12core |
структурный параметр |
Центральные компоненты прочности: FRP |
Диаметр: 1.5mm |
Свободная трубка (заполненный студень) |
Наружный диаметр: 1.8mm |
|
PE внутренней оболочки |
Толщина: 0.9mm |
|
наружное PE оболочки |
Толщина: 1.8mm |
|
Технический параметр |
наружный диаметр кабеля |
9.5mm |
площадь поперечного сечения кабеля |
95,03 mm2 |
|
Модель волокна |
G.652D |
|
Вес кабеля |
85kg/km |
|
Расклассифицированная прочность на растяжение (RTS) |
kn 10 |
|
Minmum позволило напряжению (ЦИНОВКА) |
4kn |
|
EDS |
3.2kn |
|
Young модуль |
7,8 kn/mm2 |
|
Коэффициент теплового расширения |
1.810-6/°C |
|
Сопротивление Cruss |
Долгосрочность: 1100 n/100mm |
|
недолгосрочный: 2200 n/100mm |
||
Радиус разрешения изогнутый |
Долгосрочность (при беге) 220 mm |
|
Недолгосрочные (кладя) 360 mm |

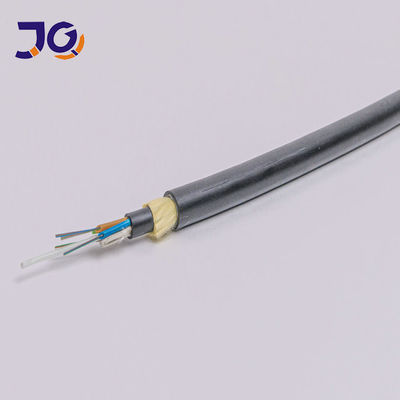

Изображение продукта
Применение
Соответствующий для воздушного кладя метода
Хранение/рабочая температура: -40℃~+70℃
Деталь пакета
