Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian

Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian

January 22, 2021

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian








Отчет по испытанию кабеля волокна
Изготовитель НЕТ: JQ12C-2020620001
Модель продукта GYFTC8Y53-12B1 Технический стандарт YD/T769-2003
Деталь теста (1) Цвет волокна Трубка 1 PBT Амортизация Color& волокна (α 1310nm≤0.36dB/km, α 1550nm≤0.25dB/km)
синь апельсин зеленый коричневый серый природа Красный Черный Желтый цвет Пурпур Пинк Зелень
1310 0,332 0,329 0,326 0,323 0,325 0,328 0,324 0,322 0,325 0,323 0,326 0,329
1550 0,191 0,184 0,182 0,183 0,197 0,186 0,184 0,197 0,186 0,193 0,192 0,187
Трубка 2 PBT синь апельсин зеленый коричневый серый природа Красный Черный Желтый цвет Пурпур Пинк Зелень
1310 0,323 0,327 0,326 0,325 0,329 0,328 0,323 0,322 0,326 0,323 0,326 0,329
1550 0,181 0,186 0,182 0,184 0,197 0,186 0,185 0,197 0,186 0,193 0,192 0,187
Трубка 3 PBT синь апельсин зеленый коричневый серый природа Красный Черный Желтый цвет Пурпур Пинк Зелень
1310 0,322 0,329 0,328 0,323 0,327 0,328 0,323 0,322 0,325 0,323 0,326 0,329
1550 0,193 0,184 0,185 0,183 0,198 0,186 0,187 0,192 0,186 0,193 0,192 0,187
Трубка 4 PBT синь апельсин зеленый коричневый серый природа Красный Черный Желтый цвет Пурпур Пинк Зелень
1310 0,327 0,323 0,329 0,331 0,328 0,321 0,328 0,325 0,327 0,322 0,324 0,326
1550 0,191 0,195 0,181 0,194 0,181 0,186 0,181 0,183 0,189 0,193 0,191 0,196
Деталь теста (2) Диаметр ядра (um) 9.3±0.7 Диспергирующие свойства Нул диапазонов длины волны рассеивания (nm) 1300-1324
Диаметр плакирования (um) 125±1 Нул максимумов наклона рассеивания (Ps/nm2.km) ≤0.092
Ядр/ошибка концентричности плакирования <1 коэффициент 1288-1339 рассеивания Макс (Ps/nm.km) ≤3.5
Не-циркулярность плакирования <2 коэффициент 1271-1360 рассеивания Макс (Ps/nm.km) ≤5.3
Отрезка длина волны (nm) <1260 коэффициент рассеивания 1550nm Макс (Ps/nm.km) ≤18
Деталь теста (3) Целостность и возникновение структуры кабеля Структура полного кабеля, возникновение без дефектов
Законченная длина кабеля (m) 2000M Тест проникания воды ПРОПУСК
Кабель O.D. (mm) 12,2 ±0.2 Взаимодействие металла ПРОПУСК
Целостность оболочки Полный
GW 480KG Дата 20,2020 -го июнь Температура 35℃ влажность 65%
Печать   Заключение

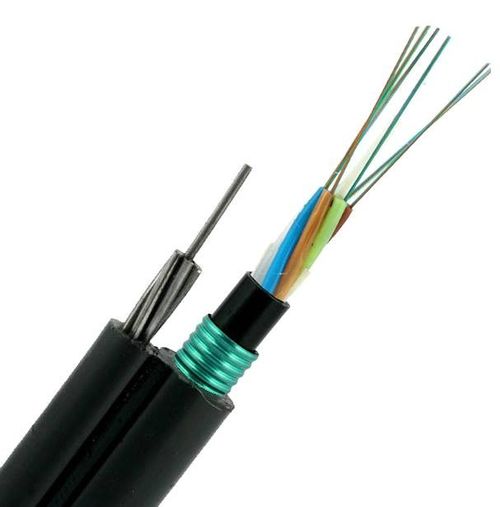

Спецификация кабеля SM (9/125), 12cores, 6cores*2 (трубка), провод PBT стали 7*1.0mm, центральный член прочности FRP1.6mm, SADJ, GYFTC8Y53



последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 0

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 1



Шоу образца



последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 2

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 3

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 4





Кабель смоквы 8 116KM нагружать в тележку

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 5

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 6

последний случай компании о Само- поддерживая диаграмма 8 кабель 12 24 ядра 116KM GYFTC8Y53 от фабрики Jiqian 7



Маркировка кабеля

(1) индикация в метрах/ногах;

(2) количество и тип волокон;

(3) тип кабеля;



(4) имя фабрики;



(5) дата изготовления (год);

(6) другие требования;



Метки будут постоянны и четки для продолжительности жизни кабеля. Точность индикации длины будет лучшая чем 1000m±2m.
