Кабель оптического волокна ASU мини ядра ядра 12 ADSS 6 воздушный G652D
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 1000 м | Упаковывая детали : | Деревянный барабан |
---|---|---|---|
Время доставки : | 2-4day | Условия оплаты : | Западное соединение, MoneyGram, T/T, L/C |
Поставка способности : | 100km в сегодня |
Место происхождения: | КНР | Фирменное наименование: | jiqian |
---|---|---|---|
Сертификация: | ISO 9001/CE | Номер модели: | GYXTW 4 6 8core |
Подробная информация |
|||
Тип волокна: | G652D/G657A1 | Производитель: | Доступно |
---|---|---|---|
Применение: | Трубопровод/воздушное | Количество проводников: | 12 16 24 |
Структура: | Пропускная трубка | Операционная температура: | -40 | +60 c |
Высокий свет: | Кабель из оптического волокна с бронированными каналами,Производственная цена волоконно-оптический кабель,12 24 Ядро волоконно-оптического кабеля |
Характер продукции

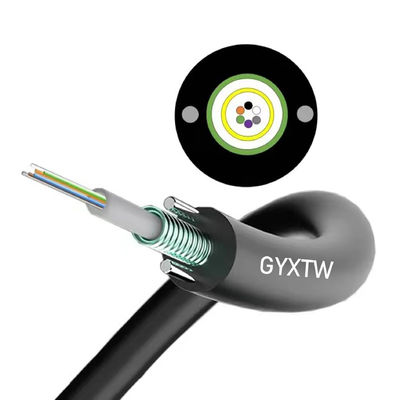

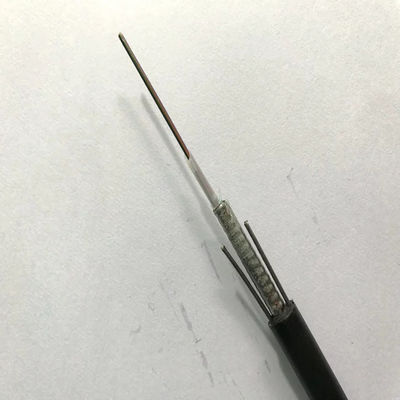

250 мкм волокна помещаются в свободную трубу из пластика высокого модуля. Трубы заполнены водостойким заполнительным соединением. Труба обернута продольным слоем PSP.Между PSP и свободной трубки водоотталкивающий материал наносится, чтобы сохранить кабель компактным и водонепроницаемым. Две параллельные стальные провода помещены по обе стороны стальной ленты. Параллельные стальные провода помещены на двух сторонах ленты. Кабель завершен полиэтиленовым (PE) листом.
Особенности
1, Хорошие механические и температурные характеристики
2,Высокопрочная свободная трубка, устойчивая к гидролизу
Специальное соединение для наполнения труб обеспечивает критическую защиту волокон
4, Сопротивление раздавлению и гибкость
5, PSP повышает влагостойкость
6, Две параллельные стальные провода обеспечивают прочность на протяжении
Малый диаметр, легкий вес и удобная установка
8, Хранение / Операционная температура: -40°C ~ +70°C
Применение
Используется в канале / воздушном
Параметр волокна
Нет, нет, нет. | Положения | Единица | Спецификация | |
G.652D | ||||
1 | Диаметр поля режима | 1310 нм | мм | 9.2±0.4 |
1550 нм | мм | 100,4±0.5 | ||
2 | Диаметр облицовки | мм | 1240,8±0.7 | |
3 | Некруговатость облицовки | % | ≤ 0.7 | |
4 | Ошибка концентричности корпуса | мм | ≤ 0.5 | |
5 | Диаметр покрытия | мм | 245±5 | |
6 | Нециркулярность покрытия | % | ≤ 6.0 | |
7 | Ошибка концентричности облицовки-покрытия | мм | ≤ 12.0 | |
8 | Длина волны отсечения кабеля | nm | λcc≤1260 | |
9 | Снижение (максимум) | 1310 нм | dB/km | ≤ 0.36 |
1550 нм | dB/km | ≤ 0.24 |
Параметры кабеля
Положения | Спецификации | |
Количество волокон | 2 ~ 24 | |
Цветные волокна для покрытия | Размер | 250μm±15μm |
Цвет | Синий, оранжевый, зеленый, коричневый, серый, белый | |
Пропускная трубка | Размер | 20,10 мм±0,05 мм |
Материал | ПБТ | |
Цвет | Естественный | |
Сильный член | Диаметр | 10,0 мм |
Материал | Сталь | |
Внешняя куртка | Размер | 80,0 мм±0,1 мм |
Материал | PE | |
Цвет | Черный |
Механические и экологические характеристики
Положения | Объединяйтесь. | Спецификации |
Напряжение (долгосрочное) | N | 600 |
Напряжение (краткосрочное) | N | 1500 |
Сжатие (долгосрочное) | N/10 см | 300 |
Сжатие (краткосрочное) | N/10 см | 1000 |
Минимальный радиус изгиба (динамический) | мм | 20D |
Минимальный радиус изгиба (статический) | мм | 10D |
Температура установки | °C | -20 ~ +60 |
Операционная температура | °C | -40 ~ +70 |
Температура хранения | °C | -40 ~ +70 |
Технический параметр
Количество волокон | Диаметр кабеля (мм) | Масса кабеля (кг/км) |
Прочность на растяжение Длинный/короткий Срок (N) |
Устойчивость к раздавлению Длинный/короткий Термин (N/100 мм) |
Сгибание Радиус статический/динамический (мм) |
2 ~ 12 | 10.6 | 124 | 1000/3000 | 1000/3000 | 10D/20D |
14 ~ 24 | 12.0 | 147 | 1000/3000 | 1000/3000 | 10D/20D |
Характеристики трансмиссии | |||||
Г.652 | Г.655 | 50/125 мкм | 620,5/125 мкм | ||
Максимальное ослабление (dB/km) (+20°C) |
850 нм | 3.0 | 3.3 | ||
1300 нм | 1.0 | 1.0 | |||
1310 нм | 0.36 | 0.4 | |||
1550 нм | 0.24 | 0.23 | |||
Длина волны отсечения кабеля (нм) | ≤ 1260 | ≤ 1450 |
|
Детали упаковки:

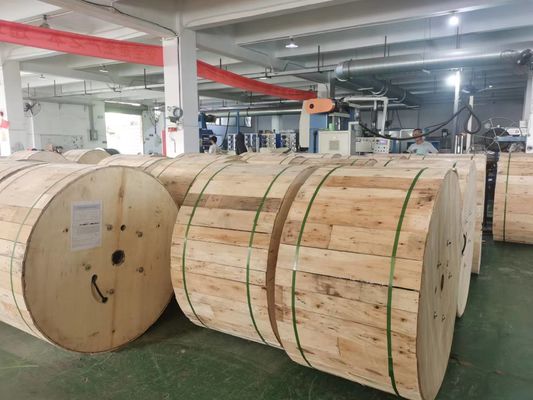

1 км/2 км/3 км/4 км/5 км на деревянный барабан.
5 км: 100 * 100 * 90 см. 4 км: 90 * 90 * 78 см.
Отправка:Морской/воздушный или экспресс-доставка,зависит от количества заказа
Профиль компании:
Guangzhou jiqian оптоволоконный кабель co., LTD расположен в городе Гуанчжоу, провинция Гуандун новая промышленная зона Вай, город Синтанг, является коллекцией научных исследований, разработок, производства,Продажи для интеграции крупномасштабной специализации высокотехнологичного акционерного предприятия, специализирующаяся на производстве различных спецификаций 2-288-ядерного кабеля.
RFQ:
А.Вы настоящий производитель?
Да, мы фабрика в Гуанчжоу Китае, добро пожаловать, чтобы посетить нас!
