Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
Количество мин заказа : | 5км | Упаковывая детали : | Деревянный барабан или железный барабан |
---|---|---|---|
Время доставки : | 12 дней | Условия оплаты : | Т/Т, Вестерн Юнион, Алипай, МонейГрам |
Поставка способности : | 20000км в месяц |
Место происхождения: | Гуандун Китай | Фирменное наименование: | JQ/Customized |
---|---|---|---|
Сертификация: | ISO9001 CE ROHS Rohs | Номер модели: | АДСС-4Ф/12Ф/24Ф/48Ф/96фФ |
Подробная информация |
|||
Заявление: | Телекоммуникации | количество волокон: | 4-288 ядер |
---|---|---|---|
Охватывать: | 50м 100м /200м /300м /400м | волокно на трубку: | 4/6/8/12/24/48/96F |
Образец: | приемлемый | число силы: | FRP, кевларовая арамидная пряжа |
Структура: | скрученная свободная трубка | Цвет куртки: | Черный желтый буле или по индивидуальному заказу |
Рабочая Температура: | от -40℃ до +70℃ | Тип волокна: | Г652Д, ОМ3, Г655, ОМ4, ОМ5 |
Высокий свет: | Одномодовый волоконно-оптический кабель,144-жильный оптоволоконный кабель |
Характер продукции
многожильный одномодовый волоконно-оптический кабель ADSS с накладными наружными кабелями
Описание ADSS
Оптический кабель ADSS

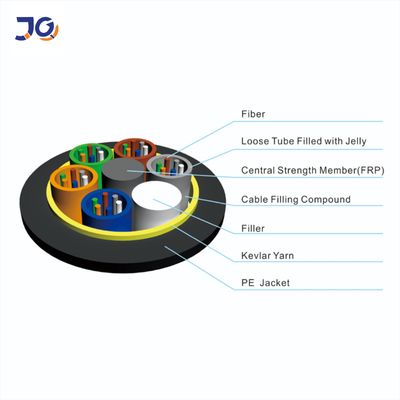

Волокна расположены в свободной трубке, изготовленной из высокомодульного пластика.Трубки заполнены водостойким наполнителем.
Армированный волокном пластик (FRP) расположен в центре сердцевины в качестве неметаллического элемента прочности.Трубки (и наполнители) скручены
вокруг силового элемента в компактное и круглое ядро.Сердцевина кабеля заполнена гелем-наполнителем для защиты от попадания воды.
Кевларовая нить окружает сердечник кабеля в качестве усиливающего элемента, затем кабель дополняется полиэтиленовой оболочкой.
Характеристики
· Может быть установлен без отключения питания
· Отличные характеристики AT, максимальная индуктивность в рабочей точке оболочки AT может достигать 25 кВ.
· Легкий вес и малый диаметр снижают нагрузку, вызванную льдом и ветром, а также нагрузку на опоры
и фоновые изображения
· Большие длины пролетов и самый большой пролет более 1000 м
· Хорошие показатели прочности на растяжение и температуры
· Расчетный срок службы 30 лет
·Заявление
Фактическое состояние воздушных линий электропередач полностью учитывается при проектировании кабеля ADSS.Для воздушных линий электропередач до 110 кВ,
Применяется внешняя оболочка из полиэтилена.ДЛЯ ЛЭП напряжением 110 кВ и выше применяется наружная оболочка АТ.Специальный дизайн арамидного количества и скрутки
процесс может удовлетворить спрос на различных пролетах.
·Стандарты
Кабель ADSS соответствует стандарту IEEE P 1222, а также IEC 60794-1.
Структура и технические характеристики
1.одноместная куртка ADSS
количество волокон | структура | волокно на трубку |
диаметр трубы потерь (ММ) |
Диаметр FRP/колодки (мм) | Толщина внешней оболочки (мм) | СсылкаВнешний Диаметр (мм) |
СсылкаМасса (кг/км) |
|
Полиэтиленовая куртка | АТ Куртка | |||||||
4 | 1+6 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
6 | 1+6 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
8 | 1+6 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
12 | 1+6 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 9,8 | 80 | 90 |
24 | 1+6 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 9,8 | 85 | 95 |
48 | 1+6 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 10,0 | 88 | 98 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 10,5 | 98 | 108 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 12,0 | 122 | 135 |
144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 15.2 | 176 | 189 |
Советы: все характеристики в приведенной выше таблице являются приблизительными данными, для получения более подробной информации см.
Пожалуйста, свяжитесь с нашими продавцами.
2. Двойная куртка ADSS
количество волокон | структура | волокно на трубку |
диаметр трубы потерь (ММ) |
Диаметр FRP/колодки (мм) | Толщина внешней оболочки (мм) | СсылкаВнешний Диаметр (мм) |
СсылкаМасса (кг/км) |
|
Полиэтиленовая куртка | АТ Куртка | |||||||
4 | 1+6 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
6 | 1+6 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
8 | 1+6 | 4 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
12 | 1+6 | 6 | 1,9 | 2,0/2,0 | 1,7±0,1 | 12,0 | 125 | 135 |
24 | 1+6 | 6 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12,0 | 128 | 138 |
48 | 1+6 | 12 | 2.0 | 2,0/2,0 | 1,7±0,1 | 12,5 | 130 | 140 |
72 | 1+6 | 12 | 2.2 | 2,0/2,0 | 1,7±0,1 | 13.2 | 145 | 155 |
96 | 1+8 | 12 | 2.2 | 2,0/3,4 | 1,7±0,1 | 14,5 | 185 | 195 |
144 | 1+12 | 12 | 2.2 | 3,0/7,2 | 1,7±0,1 | 16,5 | 212 | 228 |
Советы: все характеристики в приведенной выше таблице являются приблизительными данными, для получения более подробной информации см.
Пожалуйста, свяжитесь с нашими продавцами.
Тип волокна |
Затухание (+20℃) |
Пропускная способность |
Длина волны отсечки оптического кабеля |
||||
---|---|---|---|---|---|---|---|
@850нм |
@1300нм |
@1310нм |
@1550нм |
@850нм |
@1300нм |
||
G.652 | --- | --- | ≤0,36 дБ/км | ≤0,22 дБ/км | --- | --- | ≤1260нм |
G.655 | --- | --- | ≤0,40 дБ/км | ≤0,23 дБ/км | --- | --- | ≤1450нм |
50/125 мкм | ≤3,3 дБ/км | ≤1,2 дБ/км | --- | --- | ≥500МГц·км | ≥500МГц·км | --- |
62,5/125 мкм | ≤3,5 дБ/км | ≤1,2 дБ/км | --- | --- | ≥200МГц·км | ≥500МГц·км | --- |
Детали изображения показывают
оптоволоконный кабель ADSS с одной оболочкой
волоконно-оптический кабель ADSS с двойной оболочкой
Упаковка:
1. Вы напрямую с фабрики?
как профессиональный производитель кабелей, специализирующийся на волоконно-оптических кабелях, кабелях MPO Breakout, волоконно-оптических патч-кордах.
Наша продукция в основном экспортируется в Европу, Южную Америку и некоторые другие страны и регионы.
2. Каковы ваши основные продукты?
Оптоволоконные кабели для наружного применения Оптоволоконные кабели для внутреннего применения Кабели ответвления FTTH ADSS
Коммутационные армированные патч-корды для использования внутри помещений Оптические патч-корды Оптические патч-корды Sc LC FC ST MTP MPO оптические патч-корды
3. Срок гарантии качества продукции?
20 лет гарантии на оптоволоконный кабель
4. Есть ли у вас сертификат на сырье?
Мы строим долгосрочное сотрудничество с квалифицированными поставщиками сырья ISO9001 ROHS.
