Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : colleen
Номер телефона : 8618122384446
WhatsApp : +8618122384446
| Количество мин заказа : | 1km | Упаковывая детали : | деревянный барабанчик |
|---|---|---|---|
| Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
| Поставка способности : | 4500KM в месяц |
| Место происхождения: | Гуанчжоу | Фирменное наименование: | JQ/OEM |
|---|---|---|---|
| Сертификация: | ISO9001 ROHS CE-EMC FCC SDOC | Номер модели: | ADSS |
|
Подробная информация |
|||
| тип волокна: | YOFC или Fiberhome как запрос | Отсчет волокна: | ядр 4 -144 |
|---|---|---|---|
| Цвет: | Черный | Длина: | 2km или подгонянная длина |
| Материал куртки: | PE или НА | Имя: | Кабель стекловолокна ADSS |
| Член прочности: | Член прочности FRP центральный | Рабочая температура: | -40 | +60 c |
| Пядь: | 100/200/300/400m | Установка: | Воздушный |
| член прочности: | FRP | ||
| Высокий свет: | Двойной кабель оптического волокна куртки ADSS,Надземный кабель оптического волокна ADSS,Наверху полностью диэлектрический оптический кабель |
||
Характер продукции
Полностью диэлектрический надземный двойной кабель оптического волокна пряжи куртки ADSS Kelver
Описание

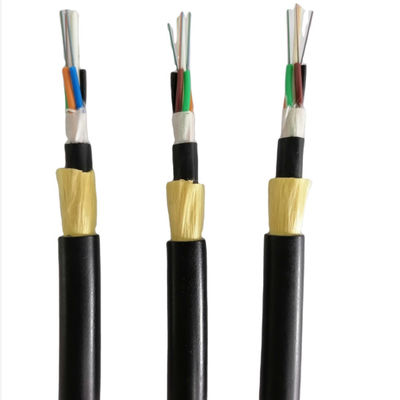

Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля. Трубки arefilled с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP (пластмассы усиленной волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля. После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней. После, который сели на мель слоя aramid пряжи приложены над внутренней оболочкой как член прочности, кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.
Особенности
Задавите сопротивление и принята гибкость, следующие измерения обеспечить кабель watertight
100% завалка кабельной жилы, свободная смесь завалки трубки
Хорошее представление механических и температуры
Высокопрочная свободная трубка которая гидролиз устойчивый
Особенная смесь завалки трубки обеспечить критическую защиту волокна
Одиночное волокно усилило пластмассу как центральный член прочности
Применение
Соответствующий для воздушного кладя метода
Хранение/рабочая температура: -40℃~+70℃
Оптически характеристики
| Детали | Блок | Спецификация | |
| G652D | |||
| Диаметр поля режима | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Диаметр плакирования | um | 124,8±0.7 | |
| Не-циркулярность плакирования | % | ≤0.7 | |
| Ошибка концентричности Ядр-плакирования | um | ≤0.5 | |
| Покрывая диаметр | um | 245±5 | |
| Покрывая Не-циркулярность | % | ≤6.0 | |
| Ошибка концентричности Плакировани-покрытия | um | ≤12 | |
| Критическая длина волны кабеля | nm | acc≤1260 | |
| Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Технические данные
|
Пядь: 100m |
под 110kv |
24core |
|
структурный параметр |
Центральные компоненты прочности: FRP |
Диаметр: 1.5mm |
|
Свободная трубка (заполненный студень) |
Наружный диаметр: 1.8mm |
|
|
PE внутренней оболочки |
Толщина: 0.9mm |
|
|
наружное PE оболочки |
Толщина: 1.8mm |
|
|
Технический параметр |
наружный диаметр кабеля |
10.0mm |
|
площадь поперечного сечения кабеля |
95,03 mm2 |
|
|
Модель волокна |
G.652D |
|
|
Вес кабеля |
85kg/km |
|
|
Расклассифицированная прочность на растяжение (RTS) |
kn 10 |
|
|
Minmum позволило напряжению (ЦИНОВКА) |
4kn |
|
|
EDS |
3.2kn |
|
|
Young модуль |
7,8 kn/mm2 |
|
|
Коэффициент теплового расширения |
1.810-6/°C |
|
|
Сопротивление Cruss |
Долгосрочность: 1100 n/100mm |
|
|
недолгосрочный: 2200 n/100mm |
||
|
Радиус разрешения изогнутый |
Долгосрочность (при беге) 220 mm |
|
|
Недолгосрочные (кладя) 360 mm |
4-144 кабель оптического волокна ядра ADSS
|
Волокно отсчет |
Структура |
Волокна в трубку |
Свободная трубка диаметр (mm) |
Диаметр CSM диаметр /pad (mm) |
Номинальная толщина наружной куртки (mm) |
Диаметр кабеля (mm) |
Кабель Вес (kg/km) |
| 4 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 6 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 81 |
| 8 | 1+6 | 4 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 12 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 82 |
| 24 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 83 |
| 36 | 1+6 | 6 | 2.0±0.1 | 2.3/2.3 | 1,7 | 10.5±0.5 | 84 |
| 48 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 93 |
| 72 | 1+6 | 12 | 2.2±0.1 | 2.6/2.6 | 1,7 | 11.1±0.5 | 95 |
| 96 | 1+8 | 12 | 2.2±0.1 | 3.0/3.9 | 1,7 | 12.5±0.5 | 122 |
| 144 | 1+12 | 12 | 2.2±0.1 | 3.5/6.4 | 1,7 | 15.5±0.5 | 185 |
Деталь пакета
