Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
| Количество мин заказа : | 1км | Упаковывая детали : | Деревянный барабанчик |
|---|---|---|---|
| Время доставки : | 5-8 дней работы | Условия оплаты : | L/C, T/T, западное соединение |
| Место происхождения: | Гуанчжоу | Фирменное наименование: | JQ/OEM |
|---|---|---|---|
| Сертификация: | ISO9001 | Номер модели: | ADSS-24B1 |
|
Подробная информация |
|||
| Тип волокна: | одиночный режим или мулти режим | Тип: | На открытом воздухе антенна оптического кабеля |
|---|---|---|---|
| Отсчет волокна: | 2-144 ядр | Цвет: | Подгонянная чернота, |
| длина: | 2км или подгонянная длина | Материал куртки: | ПЭ |
| ИМЯ: | Кабель стекловолокна ADSS | Член прочности: | ФРП |
| Применение: | Воздушный | Рабочая температура: | -40 | +60 к |
| Высокий свет: | Кабель оптического волокна ядра Adss 24 мультимодный,Кабель оптического волокна ядра пряжи 24 Кевлара мультимодный,Кабель оптического волокна пряжи Кевлара на открытом воздухе мультимодный |
||
Характер продукции
Кабель оптического волокна одиночного Multi режима ядра пяди 24 пряжи 100m Кевлара кабеля Adss на открытом воздухе

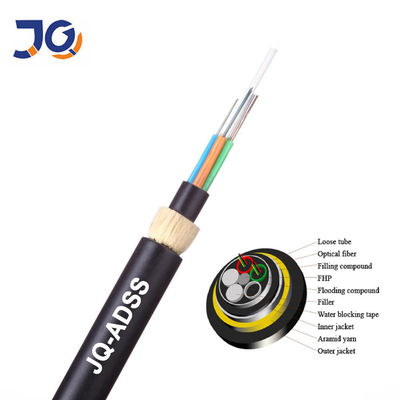

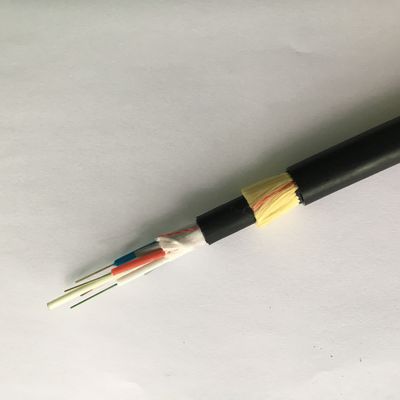

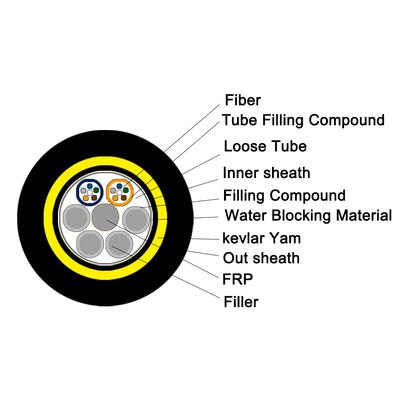

Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля. Трубки arefilled с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP (пластмассы усиленной волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля. После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней. После, который сели на мель слоя aramid пряжи приложены над внутренней оболочкой как член прочности, кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.
Особенности
1.Good механическое и представление температуры
2. Высокопрочная свободная трубка которая гидролиз устойчивый
смесь завалки трубки 3.special обеспечить критическую защиту волокна
сопротивление 4.Crush и гибкость
приняты следовать измерения 5.The обеспечить кабель watertight:
волокно 6.Single усилило пластмассу как центральный член прочности
смесь завалки трубки 7.Loose
завалка 8,100% кабельных жил
Оптически характеристики
| Детали | Блок | Спецификация | |
| G652D | |||
| Диаметр поля режима | 1310nm | um | 9,2±0.4 |
| 1550nm | um | 10,4±0.5 | |
| Диаметр плакирования | um | 124,8±0.7 | |
| Не-циркулярность плакирования | % | ≤0.7 | |
| Ошибка концентричности Ядр-плакирования | um | ≤0.5 | |
| Покрывая диаметр | um | 245±5 | |
| Покрывая Не-циркулярность | % | ≤6.0 | |
| Ошибка концентричности Плакировани-покрытия | um | ≤12 | |
| Критическая длина волны кабеля | nm | acc≤1260 | |
| Амортизация (максимальная) | 1310nm | dB/km | ≤0.36 |
| 1550nm | dBkm | ≤0.22 | |
Технические данные
|
Пядь: 100m |
под 110kv |
24core |
|
структурный параметр |
Центральные компоненты прочности: FRP |
Диаметр: 1.5mm |
|
Свободная трубка (заполненный студень) |
Наружный диаметр: 1.8mm |
|
|
PE внутренней оболочки |
Толщина: 0.9mm |
|
|
наружное PE оболочки |
Толщина: 1.8mm |
|
|
Технический параметр |
наружный диаметр кабеля |
11mm |
|
площадь поперечного сечения кабеля |
95,03 mm2 |
|
|
Модель волокна |
G.652D |
|
|
Вес кабеля |
95kg/km |
|
|
Расклассифицированная прочность на растяжение (RTS) |
kn 10 |
|
|
Minmum позволило напряжению (ЦИНОВКА) |
4kn |
|
|
EDS |
3.2kn |
|
|
Young модуль |
7,8 kn/mm2 |
|
|
Коэффициент теплового расширения |
1.810-6/°C |
|
|
Сопротивление Cruss |
Долгосрочность: 1100 n/100mm |
|
|
недолгосрочный: 2200 n/100mm |
||
|
Радиус разрешения изогнутый |
Долгосрочность (при беге) 220 mm |
|
|
Недолгосрочные (кладя) 360 mm |
Применение
Соответствующий для воздушного кладя метода
Хранение/рабочая температура: -40℃~+70℃
Деталь пакета
Имя A.Company
Вес B.Gross/Net
Тип C.Fiber
Длина D.Cable
