Воздушный кабель оптического волокна 12 ADSS 24 48 96 ядра G652D G657A

Количество мин заказа : 1км Упаковывая детали : Деревянный барабанчик
Время доставки : 3-5 дней, оно зависит от количества заказа Условия оплаты : L/C, T/T, западное соединение, Alipay
Поставка способности : 4500 в месяц
Фирменное наименование: Jiqian Сертификация: ISO 9001
Номер модели: ADSS-двойная оболочка

Подробная информация

Место происхождения: Гуанчжоу, фарфор Бренд кабеля: Jiqian
номер проводника: ≥ 10 Cettification: ИСО 9001
Изготовитель: да Заявление: Надземный
Наружная оболочка: PE Номер волокна: 2-288
Температура хранения и пользы: -40℃ к +70℃.
Высокий свет:

Воздушный кабель оптического волокна ADSS

,

Кабель оптического волокна G657A ADSS

,

Кабель оптического волокна G652D ADSS

Характер продукции

Кабель оптического волокна 12 ADSS 24 48 96 кабеля стекловолокна ядров G652D/G657A воздушных



Оптический кабель ADSS принимает свободной структуру сели на мель трубкой, который. Стекловолокно 250µm обшито в свободной трубке сделанной из высокого материала модуля,

и свободная трубка заполнена с водоустойчивой смесью. Свободная трубка (и заполняя веревочка) переплетены вокруг неметаллического центрального ядра подкрепления (FRP) для того чтобы сформировать компактную кабельную жилу, и зазоров в кабельной жиле заполнены с водой преграждая тавот. Кабельная жила прессована в оболочку полиэтилена (PE) внутреннюю, тогда села на мель для того чтобы усилить волокно aramid, и в конце концов она завершала полиэтиленом (PE)

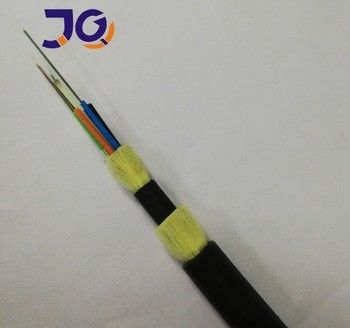

Воздушный кабель оптического волокна 12 ADSS 24 48 96 ядра G652D G657A 0





Дизайн оптического кабеля ADSS полно рассматривает обстановку на данный момент линий электропередач и соответствующий для различных уровней высоковольтных линий передачи энергии. Для линий электропередач 10kV и 35kV, оболочку полиэтилена (PE) можно использовать; для линий электропередач 110kV и 220kV, пункт кабеля вися должен быть определен путем высчитывать распределение интенсивности электрического поля и электрическую отслеживая (НА) наружную оболочку необходимо использовать. В то же время, количество волокна aramid и идеальный садя на мель процесс быть осторожным конструированы для того чтобы соотвествовать прикладным требованиям различных пядей.



Особенности



• Смогите быть установлено без резать силу

• Облегченный и небольшой диаметр кабеля, уменьшая удар льда, ветер и нагрузку на башне и поддержке

• Большая пядь, максимальная пядь больше в чем 1000 метров

• Имеет превосходные растяжимые свойства и температурные характеристики

• Продолжительность жизни 30 лет



Структура и технические данные ADSS-SJ (50-150M)

REF. Наружн
Диаметр
(mm)
REF. Вес
(kg/km)

Rec. Ежедневное максимальное.
Работая напряжение

(kN)

Макс позволяемое
Работая напряжение
(kN)

Перерыв

Прочность

(kN)

Прочность

Член

CSA

(mm2)

Модуль
Упругость
CSA

(kN/mm2)

Жара

Расширение

Коэффициент

(x10- 6/K)

Соответствующая пядь
Метр
Куртка PE НА куртке B C D
11 110 120 1,0 2,5 8 3,0 6,6 2,1 120 80 100 80
11,5 115 125 1,5 4 10 4,5 7,3 1,8 180 120 150 120
12 120 130 2,5 6 15 7,5 8,3 1,5 250 150 290 150



Структура и технические данные ADSS-DJ (50-750M)

REF. Наружн
Диаметр
(mm)
REF. Вес
(kg/km)

Rec. Ежедневное максимальное.
Работая напряжение

(kN)

Макс позволяемое
Работая напряжение
(kN)

Перерыв

Прочность

(kN)

Прочность

Член

CSA

(mm2)

Модуль
Упругость
CSA

(kN/mm2)

Жара

Расширение

Коэффициент

(x10- 6/K)

Соответствующая пядь
Метр
Куртка PE НА куртке B C D
12,5 125 136 1,5 4 10 4,6 7,6 1,8 160 100 140 100
13,0 132 142 2,25 6 15 7,6 8,3 1,5 230 150 200 150
13,3 137 148 3,0 8 20 10,35 9,45 1,3 300 200 290 200
13,6 145 156 3,6 10 24 13,8 10,8 1,2 370 250 350 250
13,8 147 159 4,5 12 30 14,3 11,8 1,0 420 280 400 280
14,5 164 177 5,4 15 36 18,4 13,6 0,9 480 320 460 320
14,9 171 185 6,75 18 45 22,0 16,4 0,6 570 380 550 380
15,1 179 193 7,95 22 53 26,4 18,0 0,3 670 460 650 460
15,5 190 204 9,0 26 60 32,2 19,1 0,1 750 530 750 510



Оптически характеристика



Тип волокна

Амортизация

(+20℃)

Ширина полосы частот

Численная апертура

Длина волны выключения оптического кабеля

@850nm

@1300nm

@1310nm

@1550nm

@850nm

@1300nm

G.652 --- --- ≤0.36dB/km ≤0.22dB/km --- --- --- ≤1260nm
G.655 --- --- ≤0.40dB/km ≤0.23dB/km --- --- --- ≤1450nm
50/125µm ≤3.3dB/km ≤1.2dB/km --- --- ≥500MHz·km ≥500MHz·km NA 0.200±0.015 ---
62.5/125µm ≤3.5dB/km ≤1.2dB/km --- --- ≥200MHz·km ≥500MHz·km NA 0.275±0.015 ---



Применение: Само-поддерживая накладные расходы



Упаковка:

Воздушный кабель оптического волокна 12 ADSS 24 48 96 ядра G652D G657A 1
