Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788

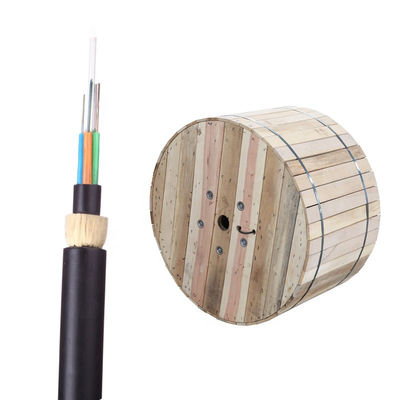

Количество мин заказа : | 1км | Упаковывая детали : | Деревянный барабанчик |
---|---|---|---|
Время доставки : | 3-5 дней, оно зависит от количества заказа | Условия оплаты : | L/C, T/T, западное соединение, Alipay |
Поставка способности : | 4500 в месяц |
Фирменное наименование: | Jiqian | Сертификация: | ISO 9001/CE/ROHS/FCC |
---|---|---|---|

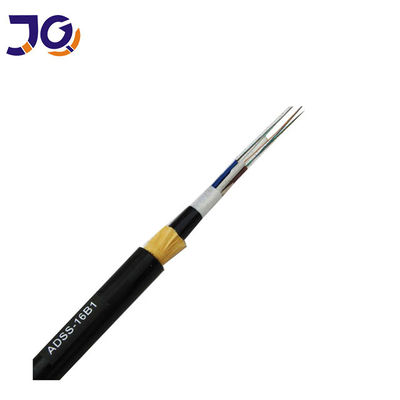

Номер модели: | ADSS-24B1 |
Подробная информация |
|||
Место происхождения: | Гуанчжоу, фарфор | Бренд кабеля: | Jiqian |
---|---|---|---|
номер проводника: | ≥ 10 | Cettification: | ISO 9001/CE/ROHS/FCC |
Изготовитель: | Да | Применение: | Надземный |
Наружная оболочка: | PE | Номер волокна: | 2-288 |
Температура хранения и пользы: | -40℃ к +70℃. | ||
Высокий свет: | Воздушный кабель оптического волокна ADSS,На открытом воздухе кабель оптического волокна ADSS |
Характер продукции
Оптовые adss оптического волокна на открытом воздухе кабеля для воздушных линий ядра кабеля оптического волокна 24 одиночного режима

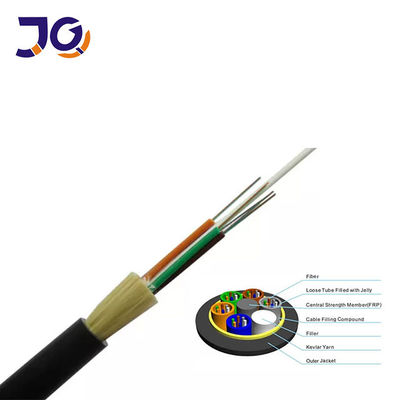

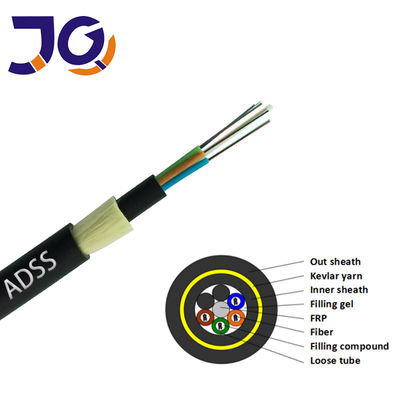

Кабель ADSS свободно сели на мель трубка, который. Волокна, 250μm, расположены в свободную трубку сделанную из высоких пластмасс модуля.
Трубки заполнены с водостойкой заполняя смесью. Трубки (и заполнители) садятся на мель вокруг FRP
(Пластмасса усиленная волокном) как неметаллический центральный член прочности в ядр компакта и круглого кабеля.
После того как кабельная жила заполнена с заполняя смесью. она покрыта с тонкой оболочкой PE (полиэтилена) внутренней.
После, который сели на мель слоя aramid пряжи приложены над внутренней оболочкой как член прочности,
кабель завершен с PE или НА (анти--отслеживающ) наружной оболочке.
Особенности
• Смогите быть установлено без резать силу
• Облегченный и небольшой диаметр кабеля, уменьшая удар льда, ветер и нагрузку на башне и поддержке
• Большая пядь, максимальная пядь больше в чем 1000 метров
• Имеет превосходные растяжимые свойства и температурные характеристики
• Продолжительность жизни 30 лет
Структура и технические данные ADSS-SJ (50-150M)
REF. Наружн Диаметр (mm) |
REF. Вес (kg/km) |
Rec. Ежедневное максимальное. (kN) |
Макс позволяемое Работая напряжение (kN) |
Перерыв Прочность (kN) |
Прочность Член CSA (mm2) |
Модуль (kN/mm2) |
Жара Расширение Коэффициент (x10- 6/K) |
Соответствующая пядь Метр |
||||
Куртка PE | НА куртке | B | C | D | ||||||||
11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Структура и технические данные ADSS-DJ (50-750M)
REF. Наружн Диаметр (mm) |
REF. Вес (kg/km) |
Rec. Ежедневное максимальное. (kN) |
Макс позволяемое Работая напряжение (kN) |
Перерыв Прочность (kN) |
Прочность Член CSA (mm2) |
Модуль (kN/mm2) |
Жара Расширение Коэффициент (x10- 6/K) |
Соответствующая пядь Метр |
||||
Куртка PE | НА куртке | B | C | D | ||||||||
12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Оптически характеристика
Тип волокна |
Амортизация (+20℃) |
Ширина полосы частот |
Численная апертура |
Длина волны выключения оптического кабеля |
||||
---|---|---|---|---|---|---|---|---|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | NA 0.200±0.015 | --- |
62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | NA 0.275±0.015 | --- |
Применение: Само-поддерживая накладные расходы
