Водостойкий 48 кабель оптического волокна пяди OFC ADSS ядра 500m
Контактное лицо : Philip
Номер телефона : +8613422342788
WhatsApp : +8613422342788
| Количество мин заказа : | 1км | Упаковывая детали : | Деревянный барабанчик |
|---|---|---|---|
| Время доставки : | 3-5 дней, оно зависит от количества заказа | Условия оплаты : | L/C, T/T, западное соединение, Alipay |
| Поставка способности : | 4500 в месяц |
| Фирменное наименование: | Jiqian | Сертификация: | ISO9001 CE ROHS FCC |
|---|---|---|---|
| Номер модели: | ADSS-48B1 |
|
Подробная информация |
|||
| Место происхождения: | Гуанчжоу, Китай | Бренд кабеля: | Jiqian |
|---|---|---|---|
| номер проводника: | ≥ 10 | Cettification: | ISO9001 FCC CE ROHS |
| Изготовитель: | да | Применение: | Надземный |
| Наружная оболочка: | ПЭ | Номер волокна: | 2-288 |
| Температура хранения и пользы: | -40℃ к +70℃. | ||
| Высокий свет: | кабель оптического волокна 100m ADSS,Кабель оптического волокна ISO9001 ADSS |
||
Характер продукции
Накладные расходы Fibra Optica ADSS 24 цены по прейскуранту завода-изготовителя на открытом воздухе само- поддерживая спам 100m 48 96 144 потоков

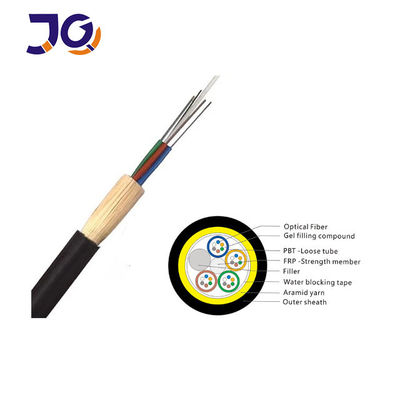

Оптический кабель ADSS принимает свободной структуру сели на мель трубкой, который. Стекловолокно 250µm обшито в свободной трубке сделанной из высокого материала модуля,
и свободная трубка заполнена с водоустойчивой смесью. Свободная трубка (и заполняя веревочка) переплетены вокруг неметаллического центрального ядра подкрепления (FRP) для того чтобы сформировать компактную кабельную жилу, и зазоров в кабельной жиле заполнены с водой преграждая тавот. Кабельная жила прессована в оболочку полиэтилена (PE) внутреннюю, тогда села на мель для того чтобы усилить волокно aramid, и в конце концов она завершала полиэтиленом (PE)
Дизайн оптического кабеля ADSS полно рассматривает обстановку на данный момент линий электропередач и соответствующий для различных уровней высоковольтных линий передачи энергии. Для линий электропередач 10kV и 35kV, оболочку полиэтилена (PE) можно использовать; для линий электропередач 110kV и 220kV, пункт кабеля вися должен быть определен путем высчитывать распределение интенсивности электрического поля и электрическую отслеживая (НА) наружную оболочку необходимо использовать. В то же время, количество волокна aramid и идеальный садя на мель процесс быть осторожным конструированы для того чтобы соотвествовать прикладным требованиям различных пядей.
Особенности
Структура и технические данные ADSS-SJ (50-150M)
| REF. Наружн Диаметр (mm) |
REF. Вес (kg/km) |
Rec. Ежедневное максимальное. (kN) |
Макс позволяемое Работая напряжение (kN) |
Перерыв Прочность (kN) |
Прочность Член CSA (mm2) |
Модуль (kN/mm2) |
Жара Расширение Коэффициент (x10- 6/K) |
Соответствующая пядь Метр |
||||
| Куртка PE | НА куртке | B | C | D | ||||||||
| 11 | 110 | 120 | 1,0 | 2,5 | 8 | 3,0 | 6,6 | 2,1 | 120 | 80 | 100 | 80 |
| 11,5 | 115 | 125 | 1,5 | 4 | 10 | 4,5 | 7,3 | 1,8 | 180 | 120 | 150 | 120 |
| 12 | 120 | 130 | 2,5 | 6 | 15 | 7,5 | 8,3 | 1,5 | 250 | 150 | 290 | 150 |
Структура и технические данные ADSS-DJ (50-750M)
| REF. Наружн Диаметр (mm) |
REF. Вес (kg/km) |
Rec. Ежедневное максимальное. (kN) |
Макс позволяемое Работая напряжение (kN) |
Перерыв Прочность (kN) |
Прочность Член CSA (mm2) |
Модуль (kN/mm2) |
Жара Расширение Коэффициент (x10- 6/K) |
Соответствующая пядь Метр |
||||
| Куртка PE | НА куртке | B | C | D | ||||||||
| 12,5 | 125 | 136 | 1,5 | 4 | 10 | 4,6 | 7,6 | 1,8 | 160 | 100 | 140 | 100 |
| 13,0 | 132 | 142 | 2,25 | 6 | 15 | 7,6 | 8,3 | 1,5 | 230 | 150 | 200 | 150 |
| 13,3 | 137 | 148 | 3,0 | 8 | 20 | 10,35 | 9,45 | 1,3 | 300 | 200 | 290 | 200 |
| 13,6 | 145 | 156 | 3,6 | 10 | 24 | 13,8 | 10,8 | 1,2 | 370 | 250 | 350 | 250 |
| 13,8 | 147 | 159 | 4,5 | 12 | 30 | 14,3 | 11,8 | 1,0 | 420 | 280 | 400 | 280 |
| 14,5 | 164 | 177 | 5,4 | 15 | 36 | 18,4 | 13,6 | 0,9 | 480 | 320 | 460 | 320 |
| 14,9 | 171 | 185 | 6,75 | 18 | 45 | 22,0 | 16,4 | 0,6 | 570 | 380 | 550 | 380 |
| 15,1 | 179 | 193 | 7,95 | 22 | 53 | 26,4 | 18,0 | 0,3 | 670 | 460 | 650 | 460 |
| 15,5 | 190 | 204 | 9,0 | 26 | 60 | 32,2 | 19,1 | 0,1 | 750 | 530 | 750 | 510 |
Оптически характеристика
|
Тип волокна |
Амортизация (+20℃) |
Ширина полосы частот |
Численная апертура |
Длина волны выключения оптического кабеля |
||||
|---|---|---|---|---|---|---|---|---|
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | NA 0.200±0.015 | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | NA 0.275±0.015 | --- |
Применение: Само-поддерживая накладные расходы

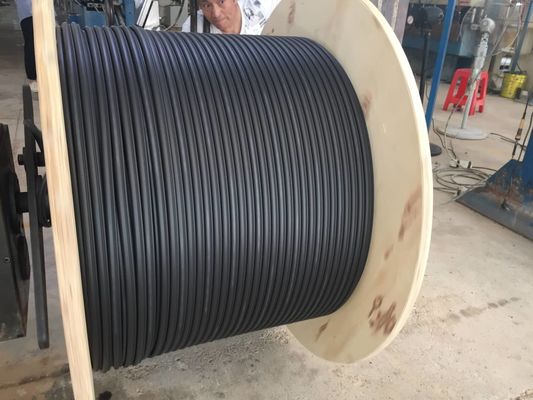

Упаковка:
